Compteurs d'énergie & capteurs
Compteurs d'énergie monophasés et triphasés pour systèmes ESS, transformateurs de courant, sondes de température, capteurs de niveau de réservoir et autres capteurs pour vos installations.
Guides & conseils
Compteur d'énergie Victron et capteurs : mesurer pour mieux piloter
Un compteur d'énergie Victron (ou compatible) mesure la puissance et l'énergie qui transitent en un point précis : le raccordement au réseau, la sortie d'un onduleur photovoltaïque, un groupe électrogène ou un circuit de consommation. Relié au système GX, il permet au convertisseur-chargeur de connaître la consommation réelle, d'intégrer la production d'un onduleur PV existant et d'afficher des bilans fiables. Cette rubrique rassemble les compteurs monophasés et triphasés, les transformateurs de courant, les sondes de température et les capteurs de niveau de réservoir.
Quel compteur d'énergie choisir ?

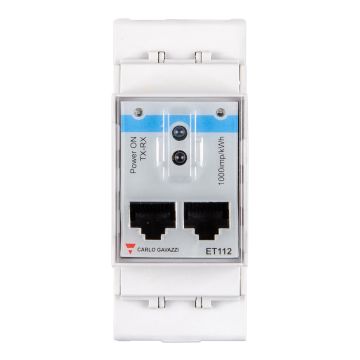

- ET112 : compteur monophasé à raccordement direct jusqu'à 100 A, communication RS485 vers le GX via une interface USB. Le choix courant pour une maison ou un atelier en monophasé.

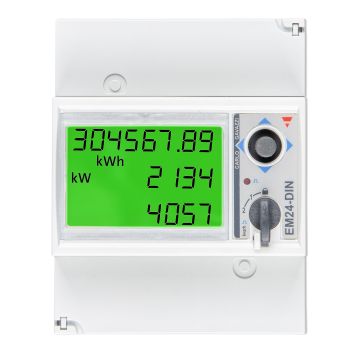

- EM24 Ethernet : compteur triphasé avec transformateurs de courant, relié au GX par le réseau Ethernet ; pratique lorsque le tableau est éloigné.

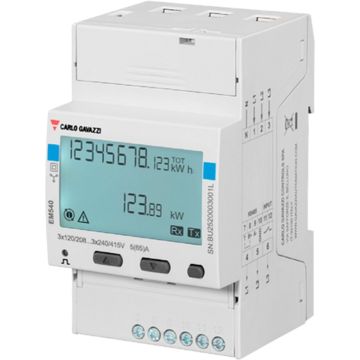

- EM540 : compteur triphasé à raccordement direct jusqu'à 65 A par phase, communication RS485 rapide.

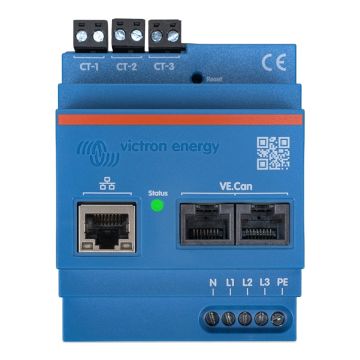

- VM-3P75CT : compteur triphasé Victron avec trois transformateurs de courant, communication VE.Can ou Ethernet, compatible avec les fonctions avancées du GX.
- Shelly Pro 3EM : compteur triphasé à pinces, reconnu par le système GX via le réseau local.
Choisissez un compteur monophasé ou triphasé selon votre raccordement, puis selon le mode de communication le plus simple à mettre en œuvre entre le tableau et le système GX.
Où placer le compteur ?

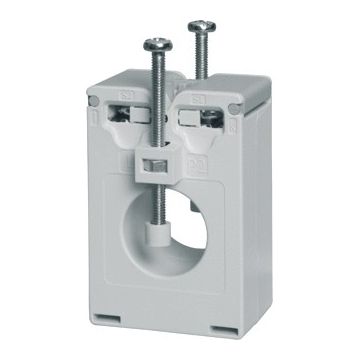

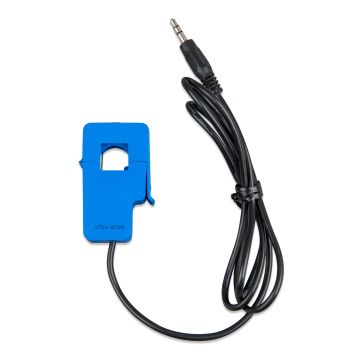

Au point de raccordement au réseau, il mesure l'import et l'export, ce qui permet aux convertisseurs-chargeurs MultiPlus-II de réguler la puissance en fonction de la consommation du bâtiment. Sur la sortie d'un onduleur PV existant, il rend la production solaire visible dans le GX et VRM. Sur un groupe électrogène, il affiche la puissance fournie. Un transformateur de courant se clipse sur le conducteur sans couper le circuit ; respectez son sens de montage.

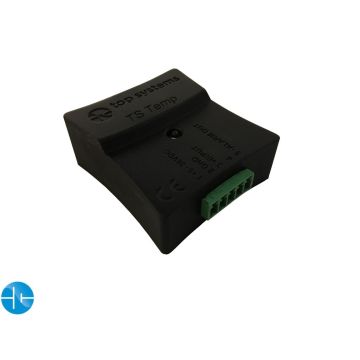

Sondes de température

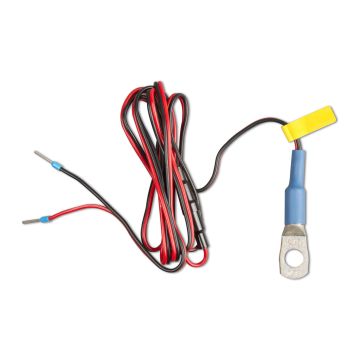

La température de la batterie influence la tension de charge et la capacité disponible. Les sondes pour BMV et SmartShunt, les sondes pour MultiPlus et Quattro, et le Smart Battery Sense (sans fil, pour les régulateurs SmartSolar) transmettent cette mesure aux chargeurs, qui compensent automatiquement. Une charge compensée en température prolonge la vie des batteries au plomb et empêche la charge d'une batterie lithium sous 0 °C. Reliez la sonde au contrôleur de batterie ou au convertisseur-chargeur selon le modèle.

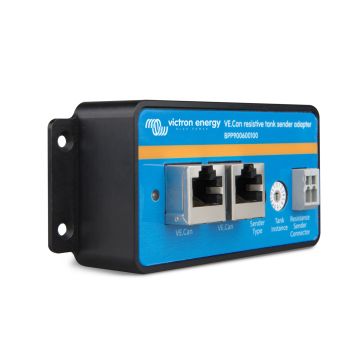

Capteurs de niveau de réservoir
Le Cerbo GX accepte des capteurs résistifs standard (0-180 Ω, 240-30 Ω et autres plages) pour l'eau douce, les eaux usées et le carburant, et affiche les niveaux sur l'écran GX Touch et dans VRM. Le GX Tank 140 ajoute quatre entrées pour des capteurs à tension ou à courant. Choisissez un capteur adapté au liquide et à la hauteur du réservoir, et calibrez-le dans le GX.

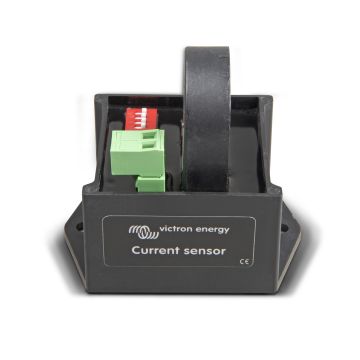

Capteurs de courant externes

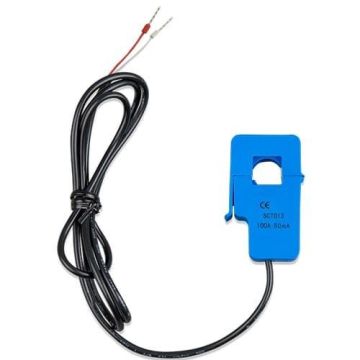

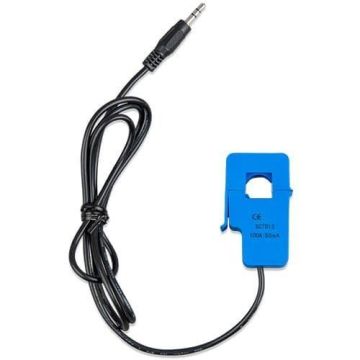

Le capteur de courant externe pour MultiPlus mesure le courant d'une entrée AC située loin de l'appareil, par exemple pour la fonction PowerControl sur une prise de quai éloignée ; il se raccorde en quelques minutes. Les câbles et interfaces de communication nécessaires au raccordement des compteurs et capteurs sont disponibles séparément.
