Systèmes GX, écrans & communication
Centrales de supervision Victron GX (Cerbo, Ekrano, Venus), écrans GX Touch, panneaux de commande, modules de communication WiFi / 4G, antennes, interfaces MK3 et dongles pour le pilotage à distance via VRM.
Guides & conseils
Victron Cerbo GX : le cerveau de votre installation
Le Victron Cerbo GX est la centrale de supervision qui relie tous les appareils Victron Energy d'une installation : convertisseurs-chargeurs via VE.Bus, régulateurs MPPT, contrôleurs de batterie et chargeurs via VE.Direct, batteries lithium et BMS via VE.Can ou BMS-Can. Il affiche l'ensemble sur un écran GX Touch, fait communiquer les appareils entre eux et envoie les données au portail VRM pour un suivi à distance, des alarmes et la configuration sans se déplacer. Cette rubrique regroupe les systèmes GX, les écrans, les modules de communication et les interfaces de configuration.
Cerbo GX, Cerbo-S GX, Ekrano GX ou Venus GX ?

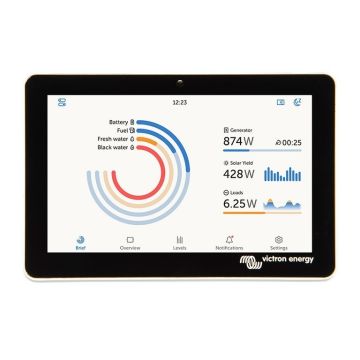

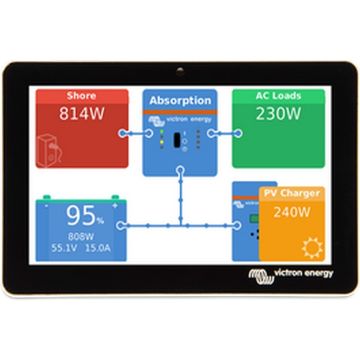

- Cerbo GX : le modèle complet, avec ports VE.Bus, VE.Direct, VE.Can, USB, Ethernet, WiFi et Bluetooth, deux relais, entrées pour sondes de température et capteurs de niveau. L'écran GX Touch 50 ou 70 se raccorde en option.

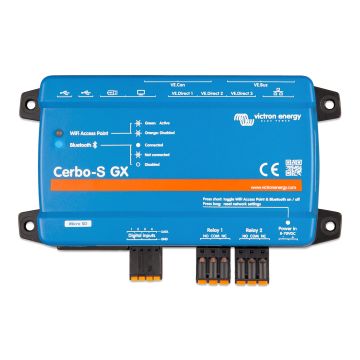

- Cerbo-S GX : même base, sans les entrées de réservoir et de température ni le second port VE.Can ; pour les installations qui n'en ont pas besoin.
- Ekrano GX : le Cerbo GX intégré dans un écran tactile 7 pouces, pour un montage encastré sur un tableau de bord ou une cloison.
- Venus GX : la version antérieure, toujours disponible pour certaines configurations.
Ce que le système GX rend possible
- Un seul écran pour l'état de charge, la production solaire, la puissance du convertisseur, les niveaux de réservoir et les températures.
- La coordination des appareils : le BMS pilote le MultiPlus et le MPPT, le contrôleur de batterie partage l'état de charge, le chargeur DC-DC se synchronise.
- Le portail VRM : suivi à distance, historique, alertes par e-mail, mise à jour du firmware et modification des réglages depuis n'importe où.
- Le démarrage automatique d'un générateur, la recharge solaire d'un véhicule électrique, les intégrations domotiques via Modbus TCP ou Node-RED.
Connexion à Internet : WiFi, Ethernet ou 4G

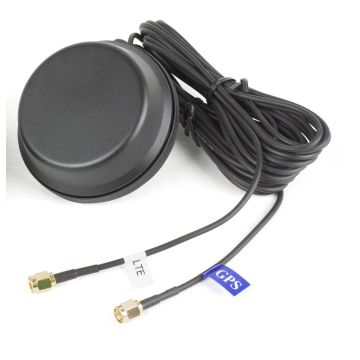

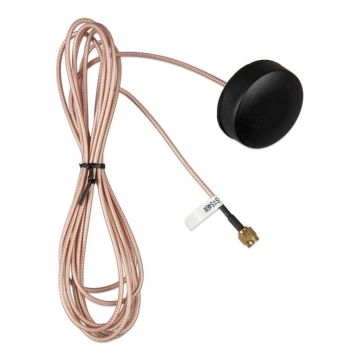

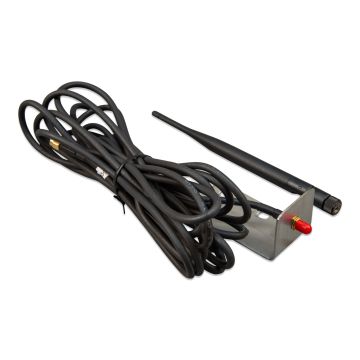

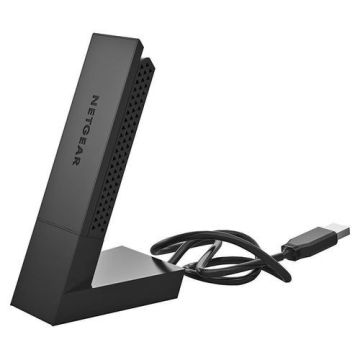

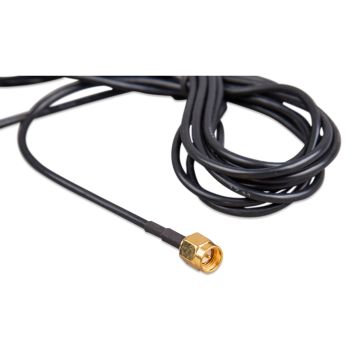

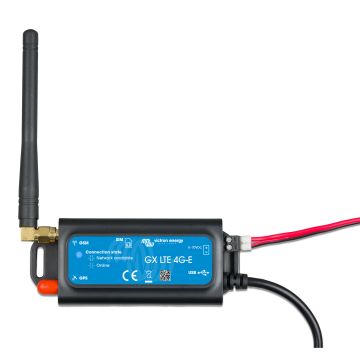

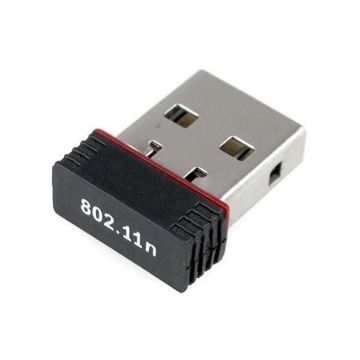

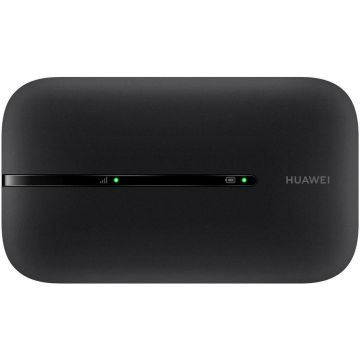

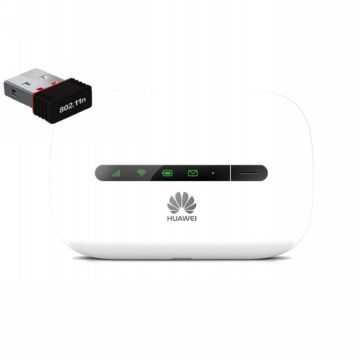

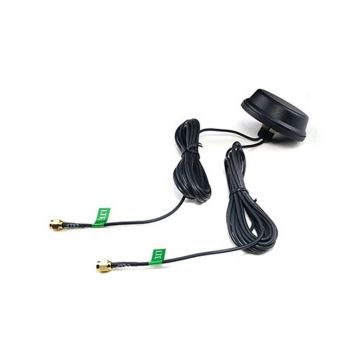

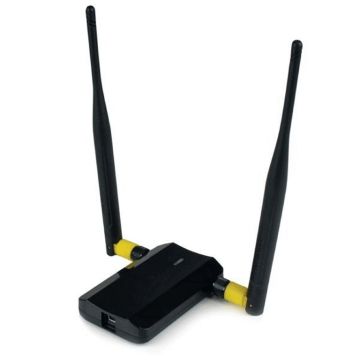

Le Cerbo GX se connecte en WiFi ou en Ethernet. Sur un bateau ou un camping-car sans réseau fixe, le module GX LTE 4G avec carte SIM assure la liaison avec VRM ; des antennes externes améliorent la réception en zone mal couverte. Le Bluetooth permet un accès local avec VictronConnect.
Interfaces de configuration : MK3-USB et dongles

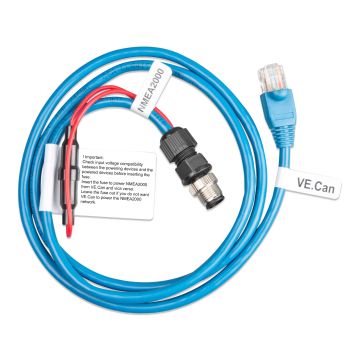

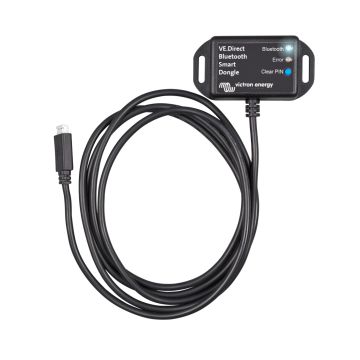

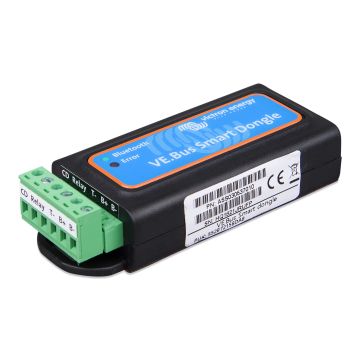

L'interface MK3-USB relie un MultiPlus ou un Quattro à un ordinateur pour la configuration avancée avec VE.Configure ou VictronConnect. Le dongle VE.Direct Bluetooth Smart ajoute le Bluetooth à un régulateur BlueSolar ou à un BMV-700. Retrouvez tous les câbles VE.Direct, VE.Can, VE.Bus & RJ45 nécessaires au raccordement.
Installation
- Alimentez le GX en 12, 24 ou 48 V via un fusible dédié, et reliez chaque appareil avec le câble approprié : VE.Bus (RJ45) pour les convertisseurs-chargeurs, VE.Direct pour les régulateurs et le contrôleur de batterie.
- Terminez chaque extrémité d'un réseau VE.Can par un terminateur RJ45.
- Activez VRM dans les réglages et enregistrez l'installation avec son identifiant.
- Ajoutez un compteur d'énergie si vous devez mesurer un onduleur PV ou la consommation d'un bâtiment.
