Carlo Cavazzi Référence REL200202330 EAN 8030956040203

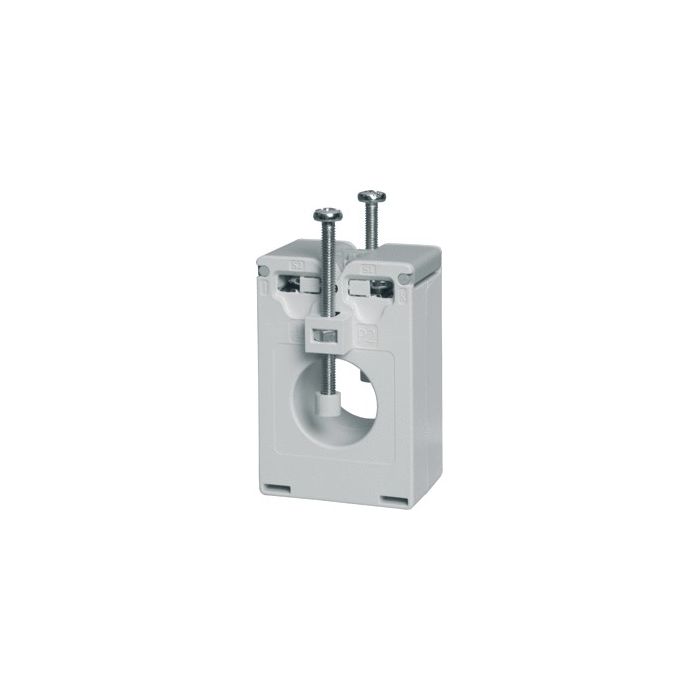

Transformateur de courant Carlo Cavazzi 125/5 A classe 0,5
41,00 € TTC
34,17 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Entretenir sa batterie et prolonger sa durée de vie
Caractéristiques techniques
| Dimensions L x l x H (mm) | 75 x 100 x 120 mm |
|---|---|
| Longueur (mm) | 120 mm |
| Largeur (mm) | 100 mm |
| Hauteur (mm) | 75 mm |
| Poids | 0,35 kg |
| Marque | Carlo Cavazzi |
|---|---|
| Modèle | Energiemeter |
| Code EAN | 8030956040203 |
| Référence | REL200202330 |
Téléchargements
Description
Ce transformateur de courant Carlo Cavazzi est un capteur à passage destiné aux installations où le courant à mesurer dépasse l'entrée directe d'un appareil de mesure. Le conducteur traverse simplement l'ouverture du boîtier : il n'y a rien à couper ni à insérer dans le circuit de puissance. Le signal obtenu au secondaire alimente un compteur d'énergie ou un appareil de mesure raccordé en aval.
Le rapport de transformation est de 125 A au primaire pour 5 A au secondaire. La puissance apparente secondaire de 2 VA détermine la charge que peut représenter la boucle de mesure, câblage et appareil compris : au-delà, la précision annoncée n'est plus tenue. La classe de précision est de 0,5, valeur courante pour le comptage d'énergie et le suivi de consommation.
Avant le montage, vérifiez le diamètre du câble ou la section de la barre à mesurer : l'ouverture mesure 23,3 mm de hauteur et 23,3 mm de largeur. Le boîtier se fixe par encliquetage, mesure 75 x 100 x 120 mm et pèse 0,35 kg. Le circuit secondaire ne doit jamais rester ouvert tant que le primaire est sous courant.
Pourquoi ce produit
- Transformateur de courant à passage pour mesure et comptage d'énergie
- Courant primaire 125 A, courant secondaire nominal 5 A
- Puissance apparente secondaire 2 VA
- Classe de précision 0,5
- Ouverture de 23,3 mm en hauteur comme en largeur, fixation par encliquetage
- Dimensions 75 x 100 x 120 mm, poids 0,35 kg
Questions fréquentes
Quels câbles passent dans ce transformateur ?
L'ouverture mesure 23,3 mm de hauteur et 23,3 mm de largeur. Le câble ou la barre, isolation comprise, doit rester en dessous de cette dimension. Mesurez le conducteur avant de commander, en tenant compte du rayon de courbure nécessaire.
Que signifient les valeurs 125 A et 5 A ?
125 A est le courant primaire nominal, c'est-à-dire le courant qui circule dans le conducteur mesuré. 5 A est le courant correspondant délivré au secondaire vers l'appareil de mesure. L'appareil raccordé doit être paramétré sur ce rapport pour afficher la bonne valeur.
À quoi sert la puissance de 2 VA ?
Elle indique la charge maximale que le circuit secondaire peut représenter : appareil de mesure et câblage additionnés. Si cette valeur est dépassée, par exemple avec des fils longs ou de faible section, la précision annoncée n'est plus garantie.
Comment se fixe l'appareil ?
Le boîtier dispose d'une fixation par encliquetage. Il mesure 75 x 100 x 120 mm pour 0,35 kg, ce qui demande de prévoir l'espace correspondant dans le tableau ou le coffret.
Que veut dire la classe de précision 0,5 ?
C'est le niveau d'exactitude du transformateur dans sa plage de mesure. La classe 0,5 est utilisée pour le comptage d'énergie et le suivi de consommation, là où une lecture fiable est attendue sans exiger un étalonnage de laboratoire.
