Carlo Cavazzi Référence REL200204330 EAN 8030956040234

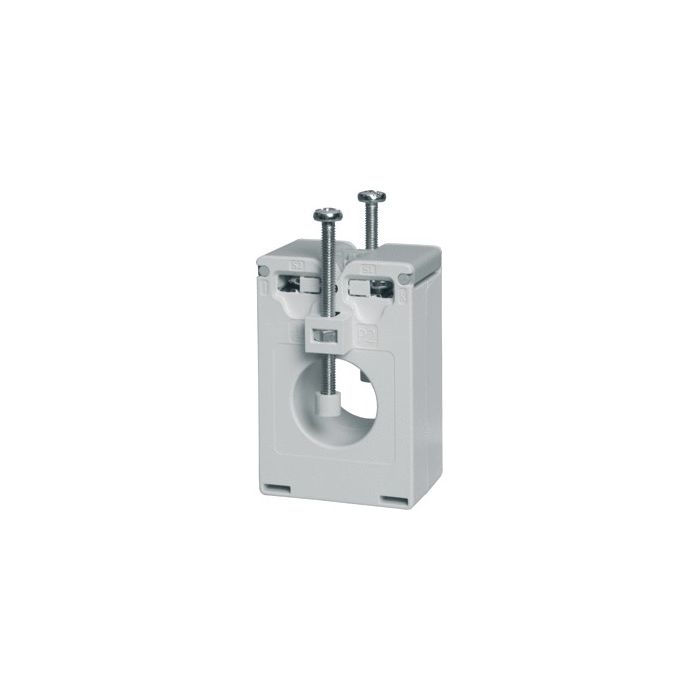

Transformateur de courant à passage Carlo Gavazzi 200/5 A classe 0,5
42,15 € TTC
35,13 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Entretenir sa batterie et prolonger sa durée de vie
Caractéristiques techniques
| Dimensions L x l x H (mm) | 75 x 100 x 120 mm |
|---|---|
| Longueur (mm) | 120 mm |
| Largeur (mm) | 100 mm |
| Hauteur (mm) | 75 mm |
| Poids | 0,35 kg |
| Marque | Carlo Cavazzi |
|---|---|
| Modèle | Energiemeter |
| Code EAN | 8030956040234 |
| Référence | REL200204330 |
Téléchargements
Description
Ce transformateur de courant Carlo Gavazzi transforme un courant trop élevé pour être mesuré directement en un signal que peut traiter un appareil de mesure. Le câble de l'installation passe au travers de l'ouverture du capteur, qui restitue sur sa sortie un courant proportionnel. Il s'utilise avec un compteur d'énergie ou une centrale de mesure disposant d'une entrée courant normalisée.
Le rapport de transformation est de 200 A au primaire pour 5 A au secondaire : le capteur est donc prévu pour un circuit dont le courant nominal ne dépasse pas 200 A. La classe de précision 0,5 correspond aux relevés de consommation et au suivi d'énergie. La puissance apparente secondaire de 2 VA indique la charge maximale que le transformateur peut alimenter, câblage de raccordement compris.
Le modèle est du type à passage, avec une ouverture de 23,3 mm de diamètre : vérifiez le diamètre extérieur du câble, isolant inclus, avant la commande. La fixation se fait par encliquetage. Le boîtier mesure 75 x 100 x 120 mm et pèse 0,35 kg ; prévoyez cet espace dans le tableau ou le coffret de raccordement.
Pourquoi ce produit
- Transformateur de courant à passage, primaire 200 A et secondaire 5 A
- Classe de précision 0,5
- Puissance apparente secondaire de 2 VA
- Ouverture de 23,3 mm de diamètre (hauteur et largeur de 0 à 23,3 mm)
- Fixation par encliquetage
- Dimensions 75 x 100 x 120 mm, poids 0,35 kg
Questions fréquentes
Quel courant ce transformateur peut-il mesurer ?
Son courant primaire nominal est de 200 A. Pour un circuit dont le courant nominal dépasse cette valeur, choisissez un transformateur de courant au rapport supérieur.
Quel appareil raccorder au secondaire ?
Un appareil de mesure prévu pour une entrée de 5 A, par exemple un compteur d'énergie ou une centrale de mesure. La consommation de l'appareil et du câblage doit rester sous les 2 VA de puissance apparente secondaire.
Quel diamètre de câble passe dans l'ouverture ?
L'ouverture mesure 23,3 mm de diamètre, pour une hauteur et une largeur de passage de 0 à 23,3 mm. Mesurez le diamètre extérieur du câble, isolant compris.
Que signifie la classe de précision 0,5 ?
C'est le niveau de précision du transformateur de courant. La classe 0,5 est employée pour le sous-comptage et le suivi de consommation, là où une lecture fine est demandée.
Comment se fixe-t-il ?
Par encliquetage. Le boîtier mesure 75 x 100 x 120 mm pour 0,35 kg : vérifiez l'espace libre et le cheminement du câble avant le montage.
Informations fabricant
- Fabricant
- Carlo Cavazzi
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
