Cosses, embouts & gaines thermorétractables
Cosses tubulaires à sertir en cuivre étamé de 10 à 120 mm² avec trou M6 à M12, embouts, cosses à souder et gaines thermorétractables pour réaliser vos propres câbles de batterie.
Guides & conseils
Cosse à sertir, embouts et gaines : finir un câble de batterie dans les règles

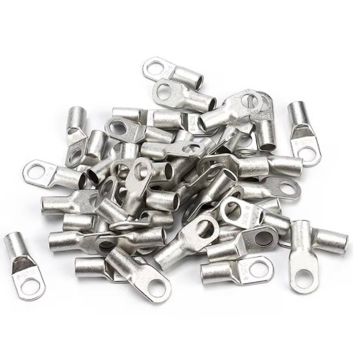

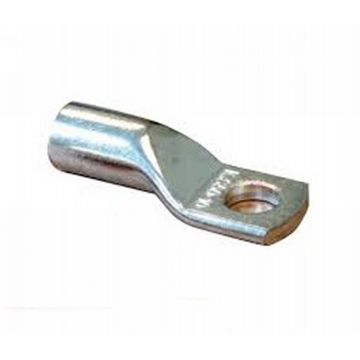

Une cosse à sertir, ou cosse tubulaire, est un manchon en cuivre étamé terminé par un œillet, que l'on comprime sur le câble avec une pince hexagonale pour créer un contact électrique durable. Elle se choisit d'après deux dimensions : la section du câble (de 6 à 120 mm²) et le diamètre du trou (M6 à M12), qui doit correspondre au boulon de la borne, du bus bar, du porte-fusible ou de l'appareil. Vous trouverez ici les cosses tubulaires, les cosses à souder, les embouts et les gaines thermorétractables rouges et noires, de notre marque Maison des Batteries et de Ripca.
Comment choisir une cosse à sertir
Section du câble
La cosse doit être de la même section que le câble : une cosse de 35 mm² sur un câble de 35 mm². Une cosse trop grande se sertit mal et chauffe ; une cosse trop petite n'accueille pas tous les brins. Pour les câbles classe 6 très souples, dont le diamètre extérieur du conducteur est un peu plus important, vérifiez le diamètre intérieur du fût indiqué sur la fiche produit.
Diamètre du trou
- M5 : porte-fusibles MIDI et petits appareils.
- M6 : bornes de batterie à œillet, chargeurs, contrôleurs de batterie.
- M8 : porte-fusibles MEGA, bus bars, convertisseurs, la plupart des batteries lithium.
- M10 et M12 : gros bus bars, coupe-batteries, batteries de traction et de stockage.
Cosse tubulaire ou cosse à souder
La cosse tubulaire sertie est la référence pour les câbles de batterie : le sertissage hexagonal comprime le cuivre de manière homogène et résiste aux vibrations. La cosse à souder est réservée aux situations où aucune pince n'est disponible ; la soudure rigidifie les brins et peut casser en cas de vibrations répétées.
Gaine thermorétractable et embouts

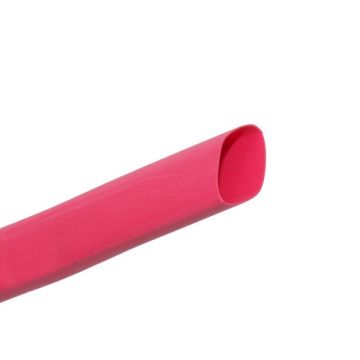

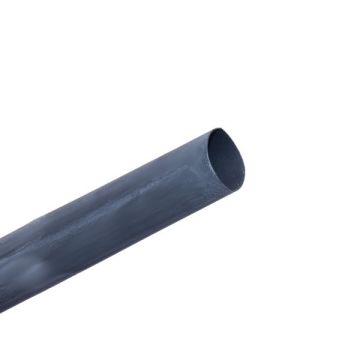

La gaine thermorétractable protège le sertissage de l'humidité et de la corrosion et identifie la polarité : rouge sur le positif, noir sur le négatif. Choisissez une gaine dont le diamètre avant rétraction passe sur le fût de la cosse et dont le rapport de rétraction (souvent 2:1 ou 3:1) assure un serrage sur le câble. Les gaines à paroi épaisse avec colle intérieure sont recommandées à bord d'un bateau. Les embouts, eux, se sertissent sur les câbles destinés à un bornier à vis, par exemple sur un régulateur solaire ou un convertisseur-chargeur.
Sertir correctement
- Dénudez le câble sur la longueur du fût, sans couper de brins.
- Enfilez la gaine thermorétractable avant la cosse.
- Introduisez tous les brins dans le fût, jusqu'au fond.
- Sertissez avec une pince hexagonale réglée sur la section ; un seul sertissage bien centré suffit pour les petites sections, deux pour les grosses.
- Rétractez la gaine sur le fût au pistolet thermique.
Vous préférez un câble livré serti et gainé ? Composez votre câble de batterie sur mesure ; le câble nu est dans la rubrique câble de batterie au mètre, et les cosses de batterie à serrage sur les bornes rondes dans bornes, cosses de batterie et pinces.
