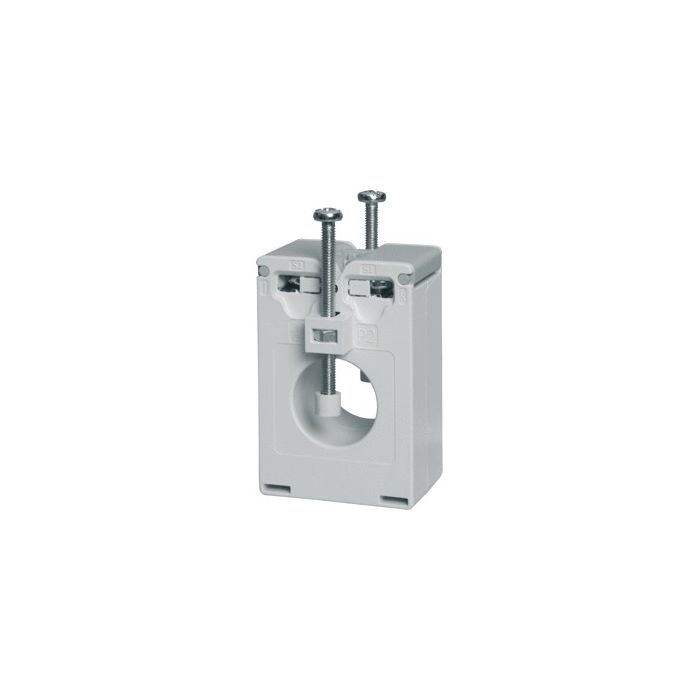

Transformateur de courant Carlo Gavazzi 100/5 A ouverture 23,3 mm

Ce transformateur de courant Carlo Gavazzi se monte autour d'un conducteur pour mesurer l'intensité qui y circule. Il convertit un courant primaire de 100 A en un signal secondaire de 5 A, exploitable par un compteur d'énergie ou un appareil de mesure dont l'entrée est prévue pour cette valeur. Il s'utilise dans un tableau ou une armoire, par exemple pour suivre la consommation d'un circuit.

Le rapport de transformation est donc de 100/5 A, pour une puissance de mesure de 1,5 VA : cette valeur détermine la longueur de câblage et le type d'appareil que le secondaire peut alimenter. La classe de précision 0,5 indique le niveau d'exactitude de la mesure. L'ouverture présente un diamètre de 23,3 mm, avec une hauteur et une largeur de passage de 23,3 mm également.

Le modèle est de type traversant : le conducteur passe simplement dans l'ouverture, sans qu'il soit nécessaire de couper le circuit de puissance. Avant la commande, mesurez le diamètre du câble ou la section de la barre à entourer et vérifiez la place disponible, le boîtier mesurant 75 x 100 x 120 mm pour 0,35 kg. Le secondaire ne doit jamais rester ouvert tant que le primaire est sous tension.
