Carlo Cavazzi Référence REL200205330 EAN 8030956040241

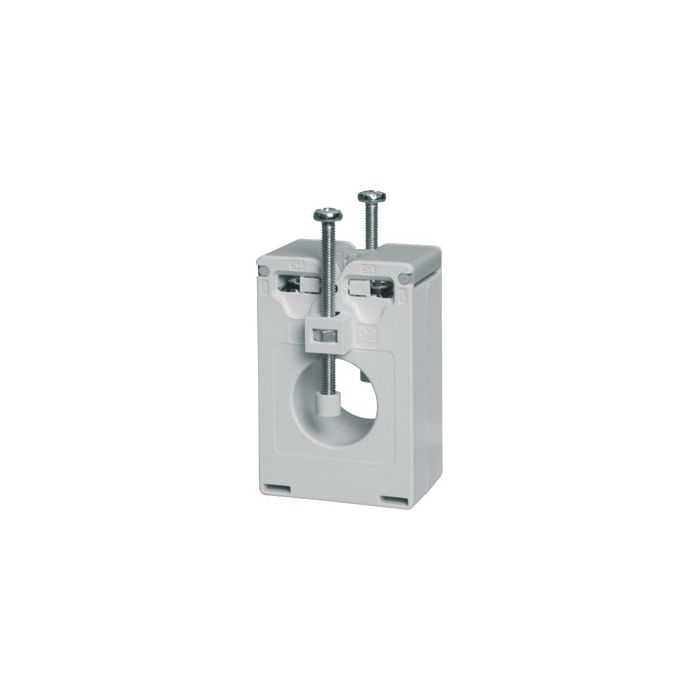

Transformateur de courant Carlo Gavazzi 250 A / 5 A traversant
71,18 € TTC
59,32 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Entretenir sa batterie et prolonger sa durée de vie
Caractéristiques techniques
| Dimensions L x l x H (mm) | 75 x 100 x 120 mm |
|---|---|
| Longueur (mm) | 120 mm |
| Largeur (mm) | 100 mm |
| Hauteur (mm) | 75 mm |
| Poids | 0,35 kg |
| Marque | Carlo Cavazzi |
|---|---|
| Modèle | Energiemeter |
| Code EAN | 8030956040241 |
| Référence | REL200205330 |
Téléchargements
Description
Le transformateur de courant Carlo Gavazzi se place autour d'un conducteur d'alimentation pour mesurer le courant qui y circule et en transmettre une image réduite à un compteur d'énergie ou à un autre appareil de mesure. Il s'utilise dans les installations où vous souhaitez suivre une consommation ou une production sans intercaler l'appareil de mesure dans le circuit principal.
Le rapport de mesure est de 250 A au primaire pour 5 A au secondaire. La puissance apparente disponible au secondaire est de 2 VA, ce qui détermine la longueur et la section du câblage de mesure admissibles. La classe de précision 0,5 indique l'écart maximal toléré sur la valeur mesurée, un niveau destiné aux applications de comptage et de supervision.
Il s'agit d'un modèle traversant : le conducteur passe par l'ouverture de 23,3 mm de diamètre, soit 23,3 mm de hauteur sur 23,3 mm de largeur. La fixation s'effectue par encliquetage. Le boîtier mesure 120 mm de longueur, 100 mm de largeur et 75 mm de hauteur pour 0,35 kg. Vérifiez avant le montage que le câble, isolation comprise, passe dans l'ouverture et que l'appareil raccordé accepte une entrée de 5 A.
Pourquoi ce produit
- Transformateur de courant pour compteur d'énergie et appareil de mesure
- Courant primaire 250 A, courant secondaire nominal 5 A
- Puissance apparente secondaire de 2 VA, classe de précision 0,5
- Exécution traversante, ouverture de 23,3 mm de diamètre (23,3 x 23,3 mm)
- Fixation par encliquetage, 120 x 100 x 75 mm, 0,35 kg
Questions fréquentes
Que signifient les valeurs 250 A et 5 A ?
250 A correspond au courant mesuré dans le conducteur primaire. À cette valeur, le transformateur délivre 5 A sur sa sortie secondaire, un signal normalisé que l'appareil de mesure raccordé interprète.
Faut-il couper le câble pour l'installer ?
Non. Il s'agit d'une exécution traversante : le conducteur passe simplement par l'ouverture de 23,3 mm. La fixation se fait par encliquetage.
Quel diamètre de câble passe dans l'ouverture ?
L'ouverture mesure 23,3 mm de diamètre, soit 23,3 mm en hauteur et 23,3 mm en largeur. Mesurez le câble isolation comprise avant le montage.
Que représente la classe de précision 0,5 ?
Elle indique l'écart maximal admis entre la valeur réelle et la valeur transmise au secondaire. Une classe 0,5 convient aux mesures de consommation et au comptage d'énergie.
Quel encombrement prévoir dans le coffret ?
Le boîtier mesure 120 mm de longueur, 100 mm de largeur et 75 mm de hauteur, pour un poids de 0,35 kg.
Informations fabricant
- Fabricant
- Carlo Cavazzi
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
