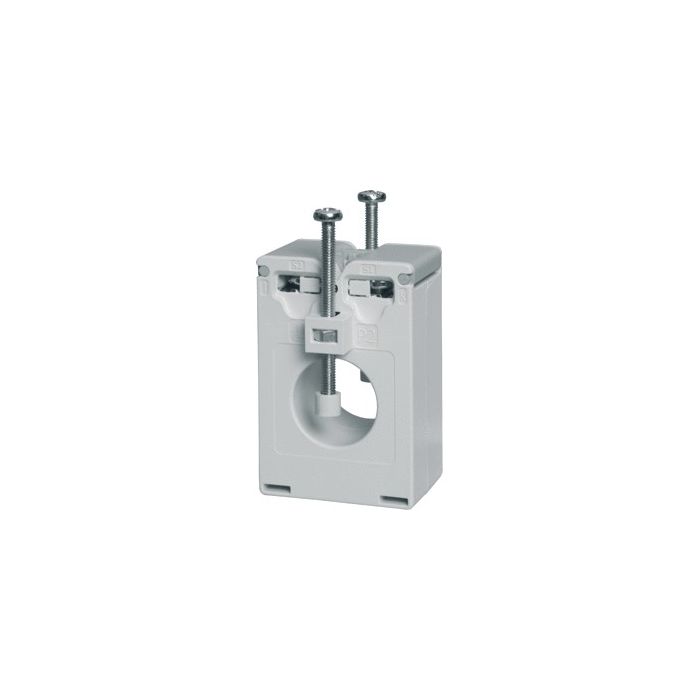

Transformateur de courant Carlo Gavazzi 125 A / 5 A classe 0,5

Ce transformateur de courant Carlo Gavazzi sert à mesurer l'intensité qui circule dans un conducteur sans ouvrir le circuit. Le câble traverse l'ouverture du tore et le secondaire restitue une image réduite du courant, exploitable par un compteur d'énergie ou un appareil de mesure. Il trouve sa place dans un tableau électrique ou dans une installation où vous souhaitez suivre la consommation d'un départ.

Le courant primaire nominal s'élève à 125 A pour un courant secondaire nominal de 5 A. La puissance apparente de mesure au secondaire atteint 2 VA et la classe de précision est 0,5. L'ouverture de passage présente un diamètre de 23,3 mm, avec une hauteur et une largeur de passage de 0 à 23,3 mm.

Il s'agit d'un modèle à passage de câble : aucun raccordement primaire n'est nécessaire, le conducteur passe simplement dans l'ouverture. La fixation se fait par clip. Le boîtier mesure 75 x 100 x 120 mm et pèse 0,35 kg ; vérifiez la place disponible et le diamètre du câble avant le montage. Raccordez le secondaire à l'appareil de mesure avant la mise sous tension et ne laissez jamais ce circuit secondaire ouvert lorsque le primaire est chargé.
