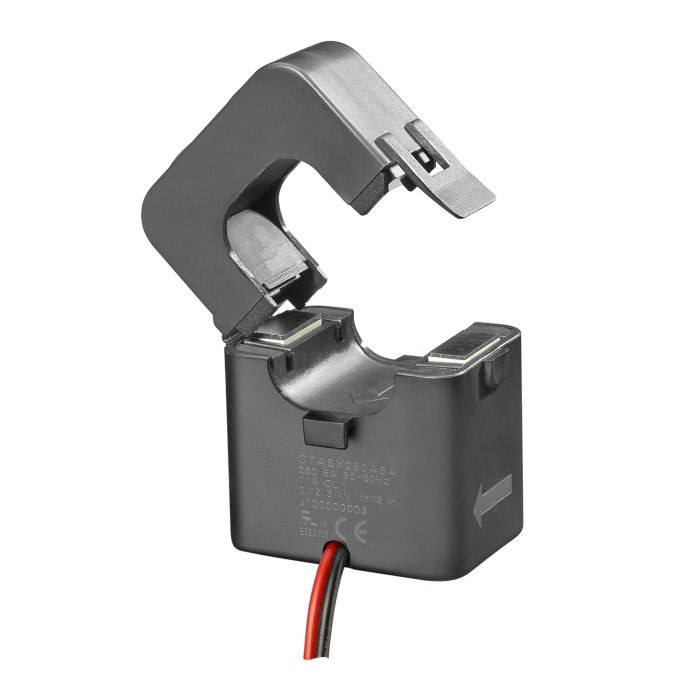

Transformateur de courant ouvrant 100 A Carlo Gavazzi CTA 5X

Le transformateur de courant CTA 5X de Carlo Gavazzi mesure l'intensité qui circule dans un conducteur sans qu'il soit nécessaire de débrancher celui-ci. Son boîtier séparable s'ouvre puis se referme autour du câble, ce qui le destine aux installations résidentielles, tertiaires et industrielles déjà en service, ainsi qu'aux projets de rénovation et d'extension.

Le rapport de transformation part d'un primaire de 100 A vers un secondaire de 5 A, la valeur attendue par les compteurs d'énergie Carlo Gavazzi des séries EM, WM et ET. L'ouverture de 24 mm détermine le diamètre de câble acceptée. L'appareil fonctionne en 50/60 Hz, pour une tension de système maximale de 600 V AC, avec une isolation de classe B. La précision répond à la norme EN 61869-2, la classe (1 ou 3) dépendant du modèle.

Avec 53 x 34 x 66 mm et 0,17 kg, le tore se loge dans un tableau divisionnaire ou une armoire. Il accepte une température ambiante de -20 °C à +65 °C. Le câble de raccordement est intégré, sa longueur dépendant du modèle. L'indice IP20 suppose un montage protégé, à l'abri de l'eau et des poussières.
