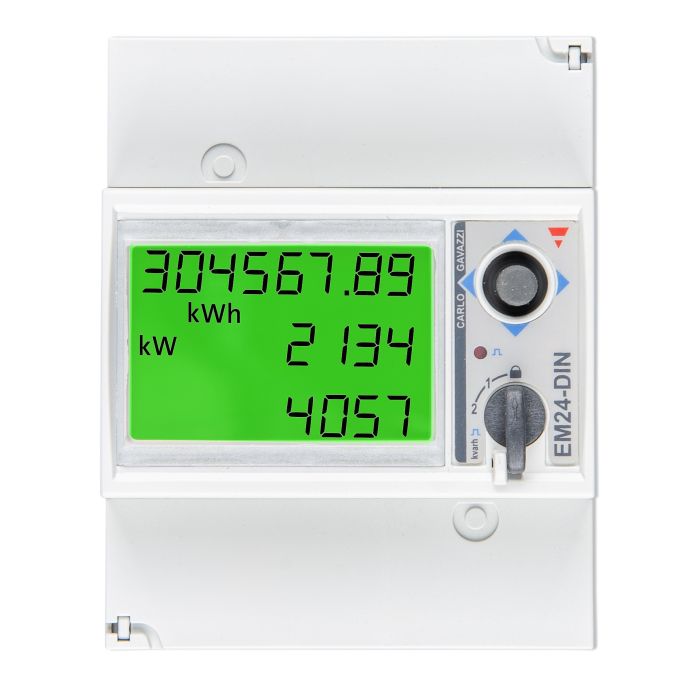

Compteur d'énergie triphasé Victron Energy EM24 65 A par phase

Name: Compteur d'énergie triphasé Victron Energy EM24 65 A par phase
Brand: Victron Energy
SKU: REL200100000
Price: 249.00 EUR
Availability: InStock

249,00 € TTC

207,50 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Entretenir sa batterie et prolonger sa durée de vie

Caractéristiques techniques

Dimensions et poids
Poids	0,3 kg

Références
Marque	Victron Energy
Code EAN	8719076024422
Référence	REL200100000

Description

L'EM24 de Victron Energy est un analyseur d'énergie triphasé de type EM24 DIN, destiné à la mesure de l'énergie active et réactive et à l'imputation des coûts. Il se raccorde à un appareil Venus, par exemple un Color Control GX, et remplit alors deux rôles : compteur de réseau pour le contrôle d'entrée d'un système ESS, ou compteur de sortie placé à la sortie d'un onduleur PV ou d'un groupe électrogène AC.

Chaque phase accepte jusqu'à 65 A. L'alimentation auxiliaire va de 115 VAC à 230 VAC (48 Hz à 62 Hz). Trois entrées numériques permettent la sélection de tarif ou le comptage gaz, eau et chauffage urbain, auxquelles s'ajoute le port RS485 en sortie série MODBUS-RTU, compatible iFIX SCADA. Les mesures sont réalisées en TRMS, y compris sur des sinusoïdes déformées, avec lecture directe des variables sur 4 DGT. L'appareil est approuvé CE et cULus.

Le format DIN permet d'installer le compteur dans un coffret électrique, dans un local sec : la protection est de IP50 en face avant et de IP20 au niveau des bornes à vis. Le câblage vers l'appareil GX se fait au choix en liaison directe, par l'interface RS485 vers USB avec un câble de 1,8 m ou de 5,0 m, ou sans fil en Zigbee. Le réglage s'effectue sur place grâce au joystick et à l'afficheur LCD.

Pourquoi ce produit

Compteur d'énergie triphasé de type EM24 DIN, jusqu'à 65 A par phase
Mesure de l'énergie active et réactive, valeurs TRMS des tensions et des courants
Sortie série RS485 (MODBUS-RTU), compatibilité iFIX SCADA et 3 entrées numériques
Raccordement à un appareil Venus, par exemple un Color Control GX
Écran LCD 3 lignes (1 x 8 DGT, 2 x 4 DGT) et joystick de configuration intégré
Indice de protection IP50 en face avant, IP20 sur les bornes à vis, poids 0,3 kg

Questions fréquentes

À quoi sert ce compteur dans une installation Victron ?

Relié à un appareil Venus comme le Color Control GX, il mesure l'énergie active et réactive. Il s'utilise comme compteur de réseau pour le contrôle d'entrée d'un système ESS, ou comme compteur de sortie derrière un onduleur PV ou un groupe électrogène AC.

Quel courant peut-il mesurer ?

L'EM24 est prévu pour un maximum de 65 A par phase sur un réseau triphasé. Les mesures de tension et de courant sont réalisées en TRMS, y compris sur des sinusoïdes déformées.

Comment relier le compteur à l'appareil GX ?

Deux options existent. En liaison filaire, via l'interface RS485 vers USB avec un câble de 1,8 m ou de 5,0 m. En liaison sans fil, via Zigbee.

Où puis-je installer cet appareil ?

Dans un coffret électrique, en intérieur et au sec : la protection est de IP50 en face avant et de IP20 sur les bornes à vis. Le format est de type EM24 DIN.

Quelle alimentation auxiliaire faut-il prévoir ?

Le compteur accepte une alimentation auxiliaire de 115 VAC à 230 VAC, à une fréquence comprise entre 48 Hz et 62 Hz.
