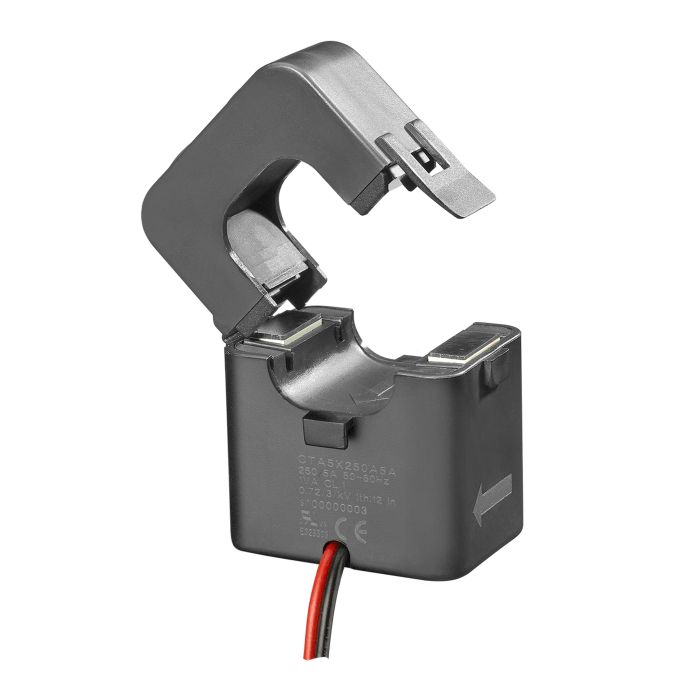

Tore de mesure ouvrant Carlo Gavazzi CTA 5X 200 A / 5 A

Le tore de mesure ouvrant Carlo Gavazzi CTA 5X mesure le courant qui circule dans un conducteur et en transmet l'image à un compteur d'énergie. Il s'utilise aussi bien dans les installations résidentielles que dans les environnements tertiaires et industriels, et vise en particulier les projets de rénovation ou d'extension, lorsque le câble à mesurer est déjà raccordé et ne peut pas être démonté.

Le rapport de transformation est de 200 A au primaire pour 5 A au secondaire, avec une ouverture de passage de 24 mm. Le tore fonctionne en 50/60 Hz, accepte une tension de système de 600 V AC au maximum et présente un indice de protection IP20 ainsi qu'une classe d'isolation thermique B. La précision de mesure répond à la norme EN 61869-2, la classe dépendant du modèle retenu. La plage de température admise va de -20 °C à +65 °C.

Le boîtier s'ouvre puis se referme par clipsage autour du câble, ce qui évite de défaire le câblage existant. Le câble de raccordement est intégré ; sa longueur dépend du modèle. Avec 53 x 34 x 66 mm et 0,17 kg, le tore trouve sa place dans un coffret. Respectez le sens du courant indiqué sur le boîtier et réglez le rapport 200/5 dans le compteur des séries EM, WM ou ET.
