Régulateurs de charge solaire MPPT & PWM
Régulateurs de charge MPPT (rendement maximal) et PWM pour relier vos panneaux solaires à une batterie 12 V, 24 V ou 48 V. Gammes Victron SmartSolar avec Bluetooth et BlueSolar.
Guides & conseils
Quel régulateur de charge solaire choisir : MPPT ou PWM ?
Un régulateur de charge solaire se place entre les panneaux et la batterie : il transforme la production variable des panneaux en une charge contrôlée, adaptée au type de batterie (AGM, GEL, plomb ouvert ou lithium), et coupe la charge une fois la batterie pleine. Pour la quasi-totalité des installations, le régulateur MPPT est le bon choix ; le PWM se limite aux très petites installations 12 V avec un panneau 36 cellules.
MPPT ou PWM : la différence concrète

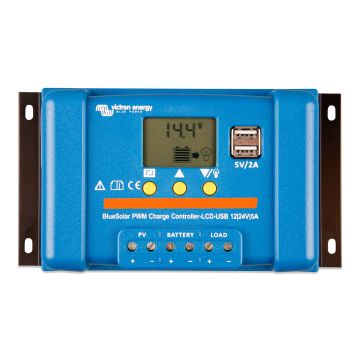

Un régulateur PWM relie le panneau à la batterie par impulsions ; la tension du panneau est ramenée à celle de la batterie et l'excédent est perdu. Un régulateur MPPT (Maximum Power Point Tracking) recherche en permanence le point de puissance maximale du panneau et convertit la tension excédentaire en courant de charge supplémentaire. Le gain est le plus sensible par temps froid, le matin, le soir ou sous ciel voilé, et il permet d'utiliser des panneaux de tension plus élevée avec des câbles plus fins.
Lire la référence d'un régulateur Victron : 100/20, 150/45, 250/100

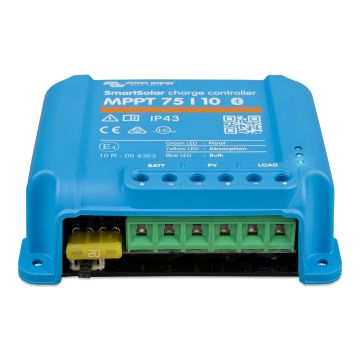

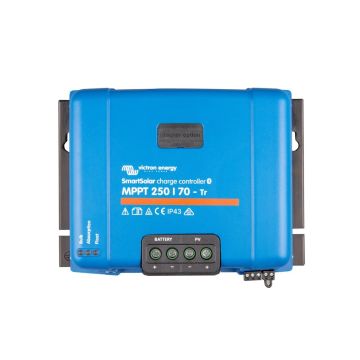

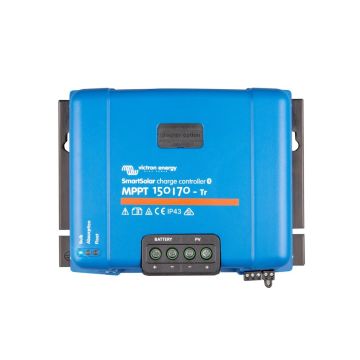

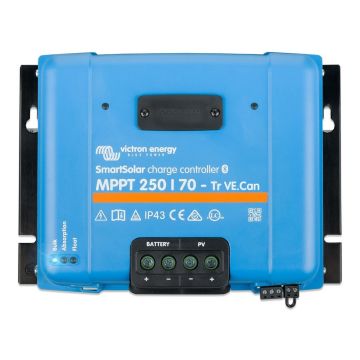

Le premier nombre indique la tension PV maximale admissible (en V), le second le courant de charge maximal (en A) côté batterie. Un SmartSolar MPPT 100/20 accepte donc des panneaux dont la tension à vide totale ne dépasse pas 100 V et délivre jusqu'à 20 A à la batterie. Les modèles jusqu'à 150 V conviennent à la plupart des véhicules et bateaux ; les 250 V sont destinés aux chaînes de plusieurs panneaux en série sur des installations fixes.
Comment dimensionner votre régulateur
- Courant de charge : puissance totale des panneaux divisée par la tension de la batterie. Exemple : 300 Wc sur une batterie 12 V donnent 25 A ; choisissez un modèle de 30 A. En 24 V, le même champ ne demande que 12,5 A.
- Tension PV : additionnez les Voc des panneaux montés en série et gardez une marge, car la tension à vide augmente lorsque la température baisse.
- Tension de batterie : les régulateurs Victron détectent automatiquement 12 V ou 24 V (et 48 V sur certains modèles) et proposent des profils de charge préréglés.
SmartSolar ou BlueSolar ?

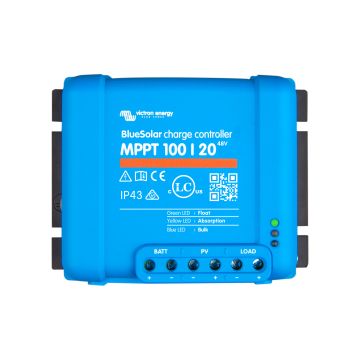

Les SmartSolar intègrent le Bluetooth : vous réglez le profil de charge et suivez la production depuis l'application VictronConnect. Les BlueSolar offrent le même étage de puissance sans Bluetooth, à compléter si besoin par un dongle VE.Direct Bluetooth. Tous disposent d'un port VE.Direct pour les relier à un contrôleur de batterie ou à un système GX. Retrouvez les câbles VE.Direct et les systèmes GX dans la rubrique monitoring.
Installation : l'ordre de raccordement compte
Raccordez d'abord la batterie, puis les panneaux, afin que le régulateur reconnaisse la tension du système. Placez un fusible sur la liaison régulateur-batterie, au plus près de la batterie, et utilisez une section de câble suffisante pour éviter les chutes de tension. Choisissez le profil de charge correspondant à votre batterie solaire, et vérifiez la tension et la puissance de vos panneaux solaires. Les fusibles et porte-fusibles adaptés sont disponibles dans notre rayon câbles et accessoires.
