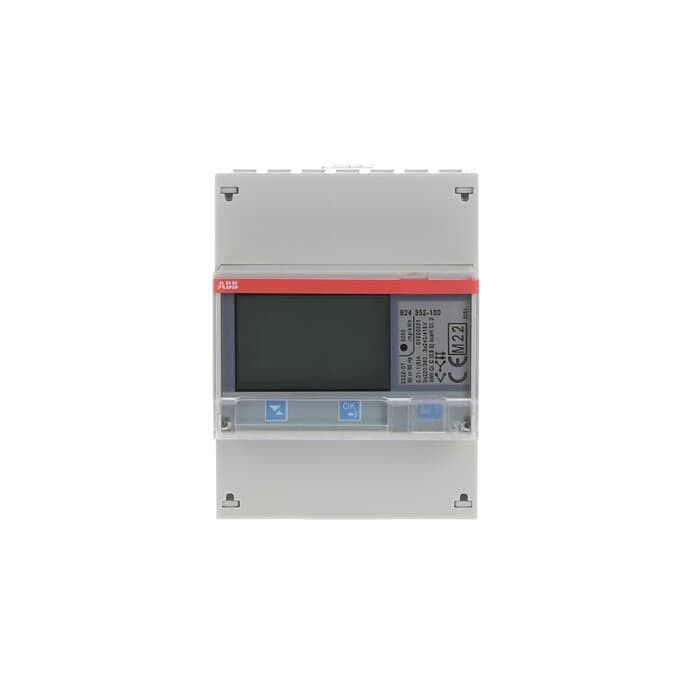

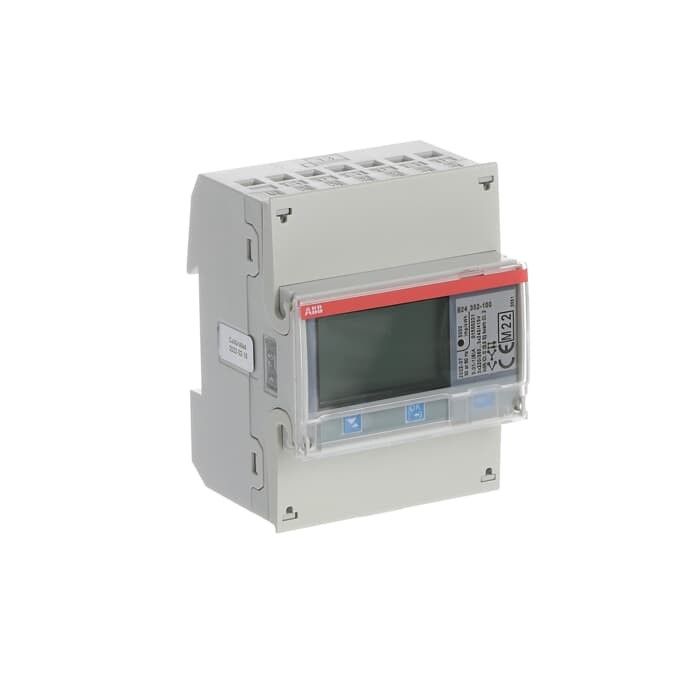

Compteur d'énergie ABB System pro M compact B24 triphasé Modbus 6 A

Le ABB System pro M compact B24 est un compteur d'énergie électronique destiné aux tableaux électriques de bâtiments résidentiels, tertiaires et industriels. Il se raccorde par transformateurs de courant et s'utilise dans des systèmes triphasés à 3 ou 4 fils. Il comptabilise l'énergie active et réactive, en entrée comme en sortie, dans des registres distincts et dans un total général.

Le courant nominal et le courant maximal sont de 6 A. La tension nominale est de 230 à 240 V entre phase et neutre et de 380 à 415 V entre phases, à une fréquence de 50 à 60 Hz. La classe de précision est 0,5, soit la classe C pour les exemplaires MID. Le compteur est approuvé IEC et MID, vérifié et doté d'un blocage de retour. L'afficheur digital rétroéclairé compte 7 chiffres ; un registre intermédiaire peut être remis à zéro et jusqu'à quatre tarifs sont gérés par commande externe, avec 25 alarmes possibles et des journaux d'événements.

Le boîtier se monte sur rail DIN et occupe 4 modules, soit 70 mm de largeur, 65 mm de profondeur et 26,5 mm de hauteur, pour 0,23 kg. L'indice de protection IP20 impose une installation dans une enveloppe fermée. La sortie impulsion de type S0 se règle de 1 à 999999 imp/kWh ou kvarh, et la liaison RS-485 permet l'intégration dans une supervision ou une installation domotique.
