Fusibles & porte-fusibles

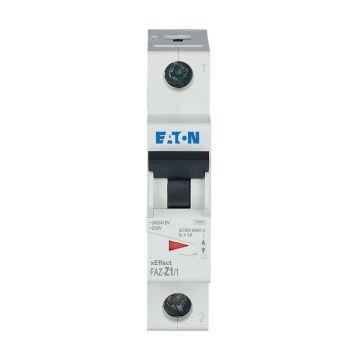

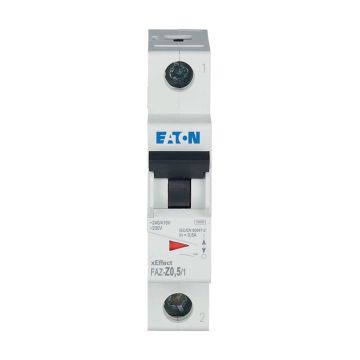

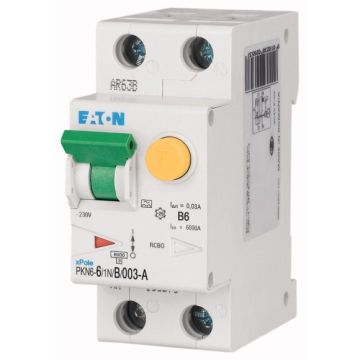

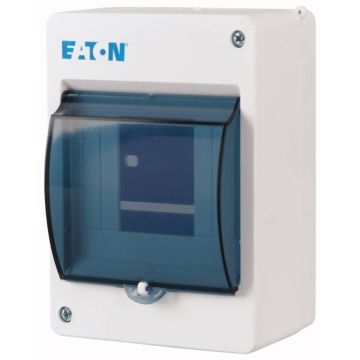

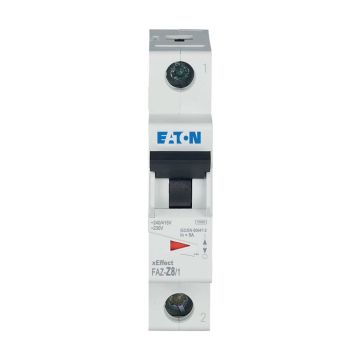

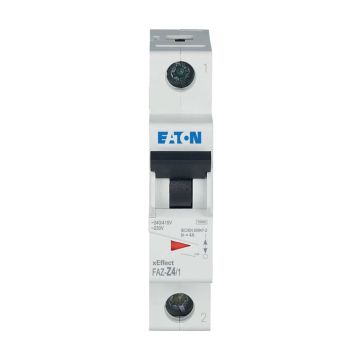

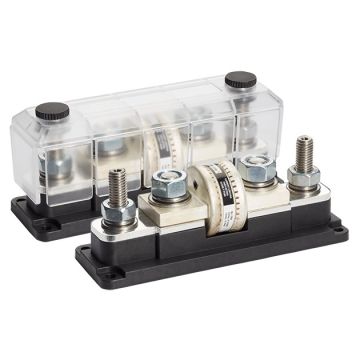

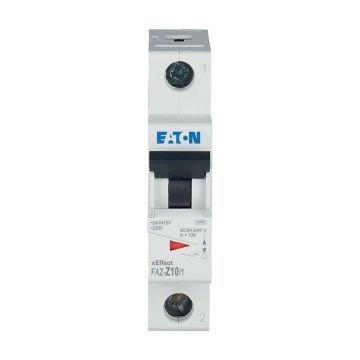

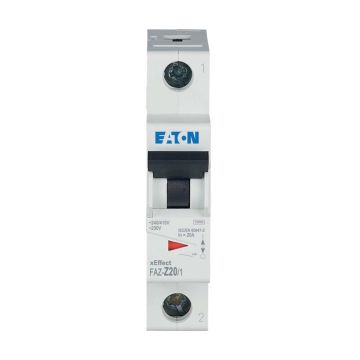

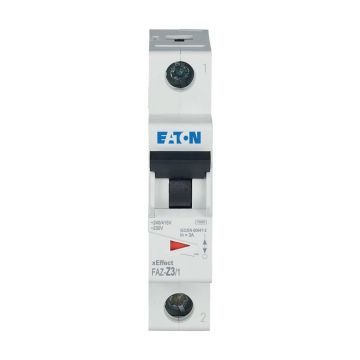

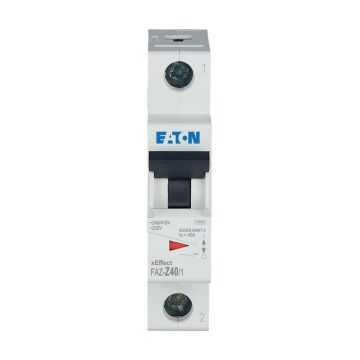

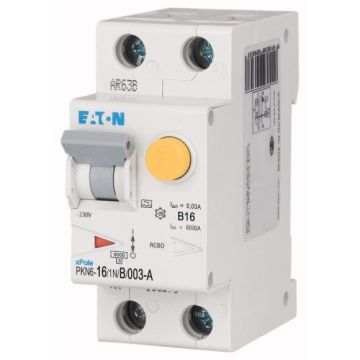

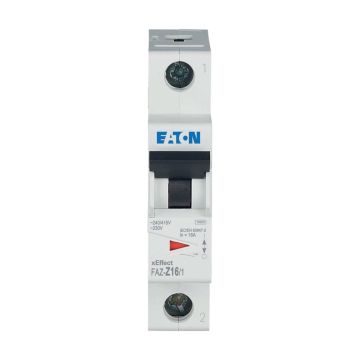

Protégez vos circuits de batterie et vos installations solaires : fusibles ANL, MEGA, MIDI, à lame, NH et photovoltaïques, porte-fusibles, blocs de distribution et disjoncteurs.
Guides & conseils
Fusible batterie : protéger le câble, pas seulement l'appareil
Un fusible batterie coupe le circuit en cas de court-circuit ou de surcharge avant que le câble ne chauffe : son calibre doit donc être inférieur au courant admissible du câble et supérieur au courant de service de l'appareil, avec une marge d'environ 25 %. Il se place au plus près de la borne positive de la batterie. Cette rubrique rassemble tous les formats utilisés sur les installations 12 V, 24 V et 48 V et sur les systèmes solaires : fusibles ANL, MEGA, MIDI, à lame, NH et photovoltaïques, leurs porte-fusibles, les blocs de distribution et les disjoncteurs, de Littelfuse, ETI, Victron Energy et de notre marque Maison des Batteries.
Quel format de fusible choisir ?
- Fusibles ANL : à boulonner, de 35 à 750 A ; pour les gros convertisseurs, guindeaux et liaisons de parc.

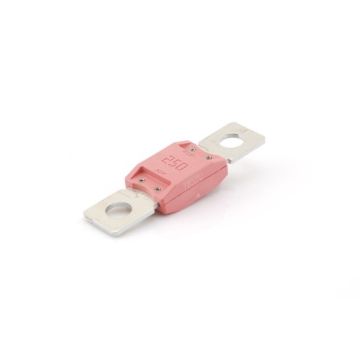

- Fusibles MEGA : à boulonner, de 40 à 500 A, en 32 V ou 58 V pour les systèmes 48 V ; le format le plus courant sur les porte-fusibles de borne et les bus bars.
- Fusibles MIDI : compacts, de 23 à 200 A ; pour les chargeurs, régulateurs solaires et chargeurs DC-DC.

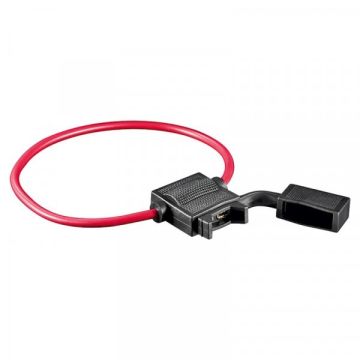

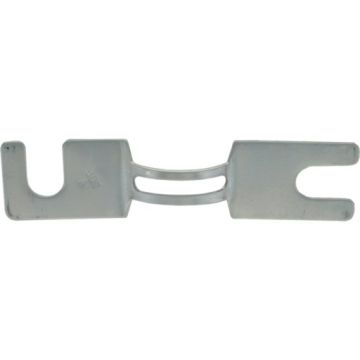

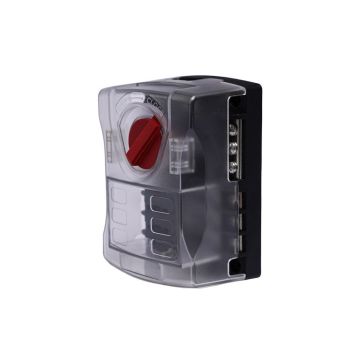

- Fusibles à lame ATO et Mini : de 2 à 40 A ; pour les circuits de consommateurs.

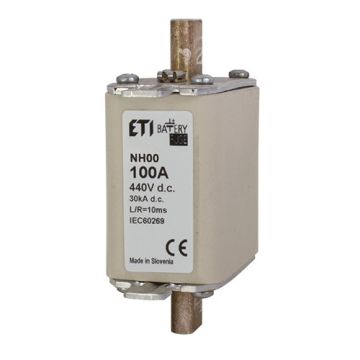

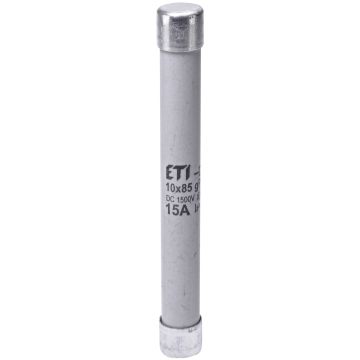

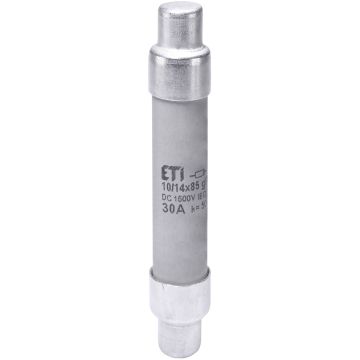

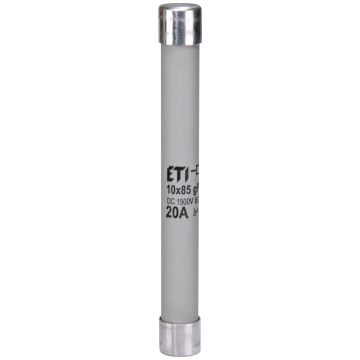

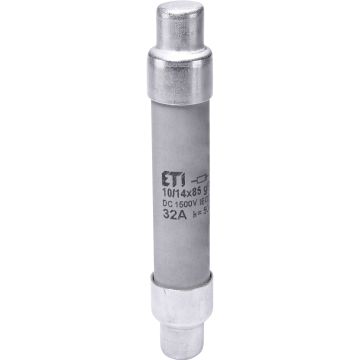

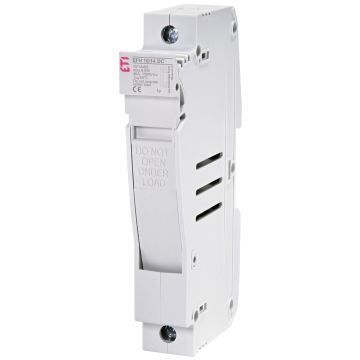

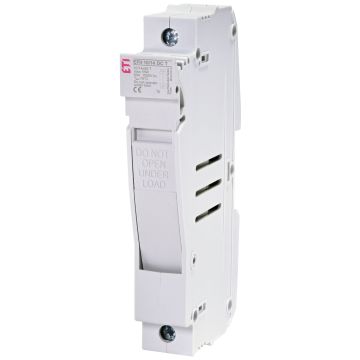

- Fusibles NH et photovoltaïques : fusibles NH pour batteries de stockage et onduleurs, fusibles gPV 1000 V DC pour les chaînes de panneaux.
Déterminer le calibre d'un fusible batterie
Partir du courant de l'appareil
Calculez le courant maximal : puissance divisée par la tension, rendement compris. Un convertisseur de 1200 W en 12 V appelle environ 110 A ; avec 25 % de marge, un fusible de 125 à 150 A convient. Un chargeur de 30 A se protège par un fusible de 40 A, un régulateur solaire de 50 A par un fusible de 60 A. Pour les convertisseurs, respectez le calibre indiqué par le fabricant.
Vérifier la section du câble
Le fusible ne doit jamais dépasser le courant admissible du câble qu'il protège. Un fusible de 150 A exige un câble de 35 mm² au minimum ; un fusible de 250 A, du 50 à 70 mm². Si la section est trop faible, augmentez-la plutôt que de réduire la protection : composez un câble de batterie sur mesure de la bonne section, avec des cosses M8 pour un porte-fusible MEGA ou M5 pour un porte-fusible MIDI.
Tension nominale et pouvoir de coupure
La tension indiquée sur le fusible (32 V, 58 V, 80 V, 1000 V DC) doit être supérieure ou égale à la tension du système. Un fusible 32 V n'est pas adapté à un parc 48 V, dont la tension de charge dépasse 57 V. Le pouvoir de coupure doit dépasser le courant de court-circuit de la batterie, particulièrement élevé sur les batteries lithium.
Où placer le fusible ?

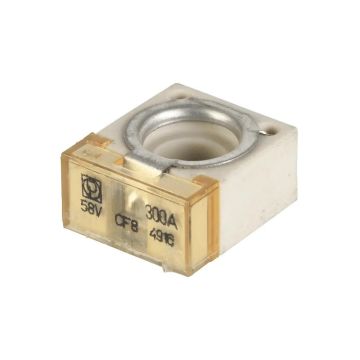

Le fusible principal se monte sur la borne positive ou à moins de 30 cm de celle-ci, avant le coupe-batterie et le bus bar. Chaque départ vers un consommateur reçoit ensuite son propre fusible, dimensionné sur le câble de ce départ. Les porte-fusibles et distributeurs avec témoin LED facilitent le diagnostic d'un fusible grillé.
Sécurité
- Remplacez toujours un fusible par un fusible de même format et de même calibre ; n'utilisez jamais un fil ou une pièce métallique.
- Un fusible qui grille à répétition signale un défaut : recherchez la cause avant de remplacer.
