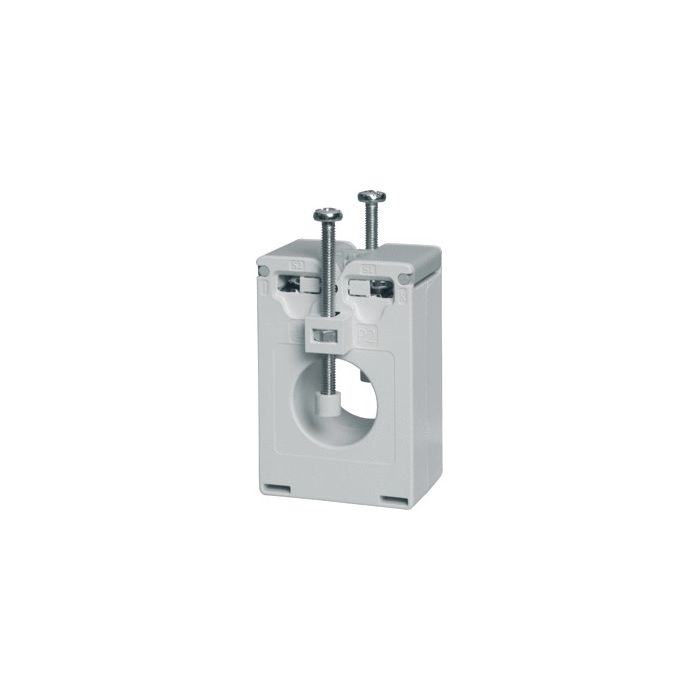

Transformateur de courant Carlo Cavazzi 80 A / 5 A classe 0,5

Le transformateur de courant Carlo Cavazzi mesure un courant alternatif sans qu'il soit nécessaire d'ouvrir le circuit : le conducteur traverse l'ouverture de l'appareil, qui restitue au secondaire une image réduite du courant qui le traverse. Il se place en amont d'un compteur d'énergie ou d'un appareil de mesure qui n'accepte pas directement un courant élevé sur ses entrées.

Le rapport de transformation part d'un courant primaire de 80 A pour un courant secondaire nominal de 5 A. La puissance apparente disponible au secondaire est de 2 VA : elle détermine la longueur du câblage de mesure et le nombre d'appareils que vous pouvez raccorder sans fausser la lecture. La classe de précision 0,5 situe l'écart de mesure admissible de cet appareil.

Il s'agit d'un modèle à passage de conducteur avec une ouverture de 23,3 mm de diamètre, soit 0 à 23,3 mm en hauteur comme en largeur. La fixation s'effectue par encliquetage. Le boîtier mesure 75 x 100 x 120 mm et pèse 0,35 kg. Avant le montage, vérifiez le diamètre du câble ou de la barre à mesurer ainsi que l'espace disponible dans le tableau.
