Connecteurs, prises & alimentation de quai
Connecteurs de puissance Anderson SB et Rema, prises et sockets 12 V / 24 V (allume-cigare, USB, MagCode), prises de quai CEE 16 A à 50 A avec câbles, adaptateurs et prises 230 V pour bateau et camping-car.
Guides & conseils
Prise de quai bateau, connecteurs et prises 12 V : brancher à bord sans improviser
Une prise de quai bateau relie le 230 V du ponton à l'installation de bord via une embase étanche et un câble de quai avec fiche CEE ; elle se choisit d'après le calibre de la borne (16 A, 32 A ou plus), la longueur de câble et l'indice de protection. Les connecteurs de puissance Anderson SB et Rema raccordent des batteries, des chargeurs et des appareils en courant continu jusqu'à plusieurs centaines d'ampères ; les prises et sockets 12 V / 24 V (allume-cigare, USB, MagCode) alimentent les petits consommateurs. Cette rubrique rassemble tout le matériel de connexion pour bateau, camping-car, véhicule et atelier, de Ratio, Victron Energy, Carpoint et Maison des Batteries.
Alimentation de quai et prises 230 V

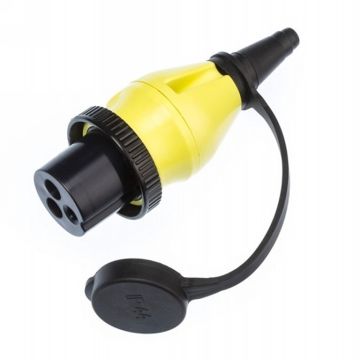

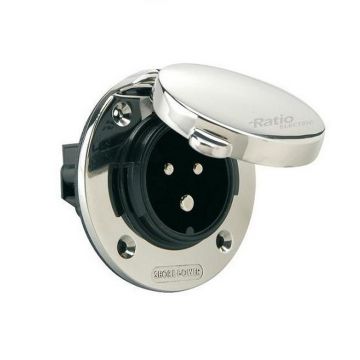

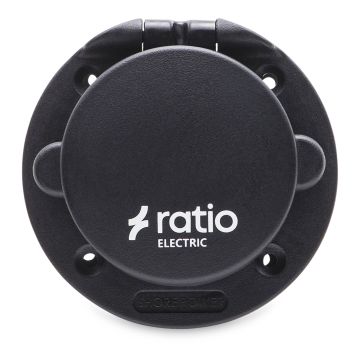

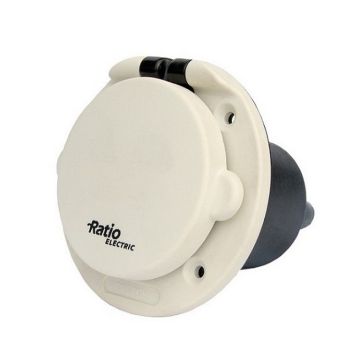

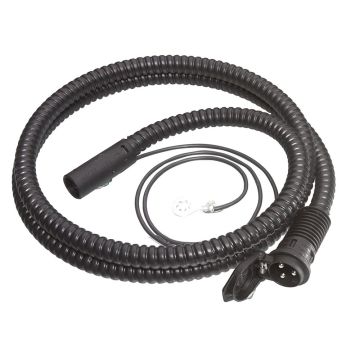

Embase et câble de quai

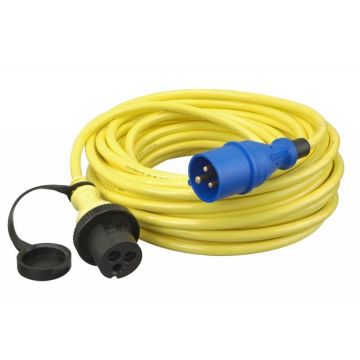

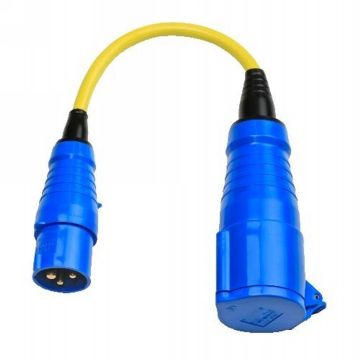

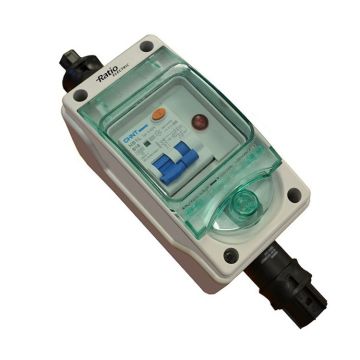

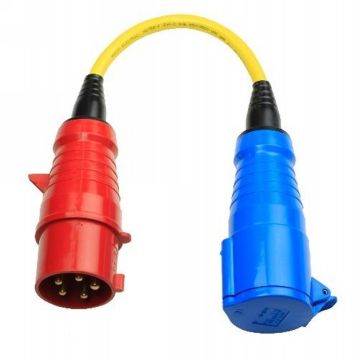

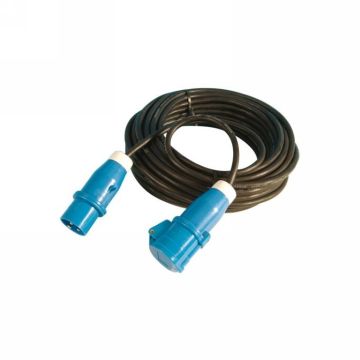

L'embase se monte en extérieur et doit être étanche, avec couvercle ; le câble de quai de 10 à 25 m, en section 2,5 mm² pour 16 A, relie la borne du port à l'embase. Les prises CEE 16 A bleues sont la norme sur les pontons européens et les campings ; les adaptateurs permettent de se raccorder aux prises domestiques ou aux bornes 32 A. À bord, un disjoncteur différentiel 30 mA doit suivre immédiatement l'embase : voir disjoncteurs et tableaux.

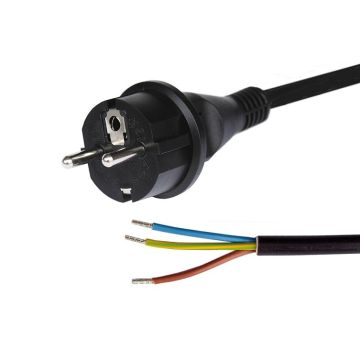

Prises 230 V de bord
Les prises 230 V encastrables pour camping-car et bateau, parfois avec protection étanche, alimentent les appareils du bord depuis le quai ou le convertisseur. Choisissez-les selon le type de montage et l'exposition à l'humidité.

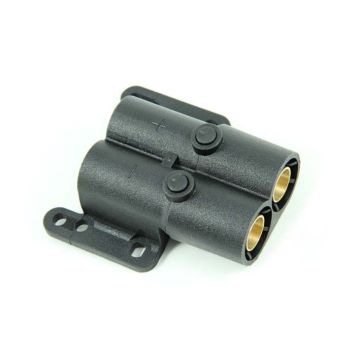

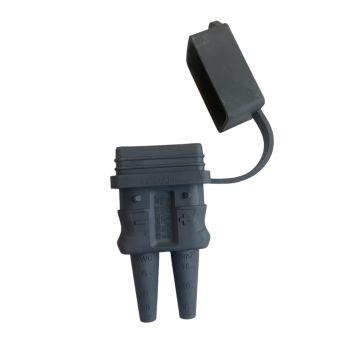

Connecteurs de puissance Anderson SB et Rema

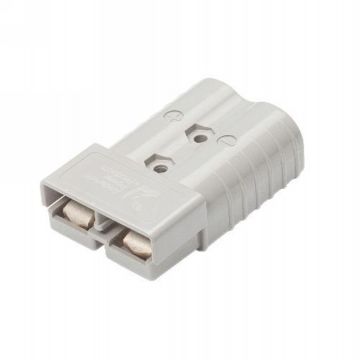

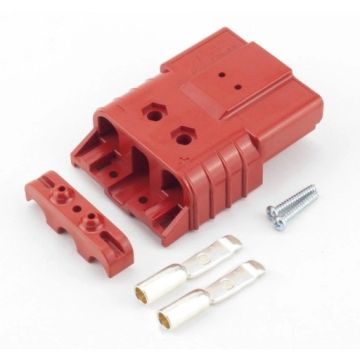

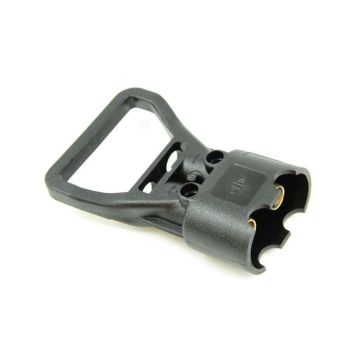

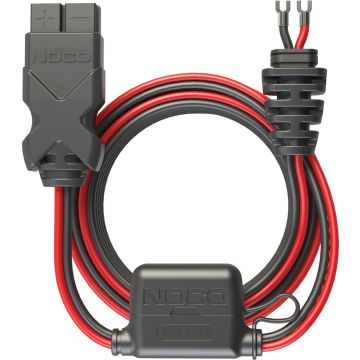

Les connecteurs Anderson SB (SB50, SB120, SB175, SB350) et Rema sont des prises à deux pôles, sans détrompage de polarité par la forme mais avec un code couleur selon la tension, qui se branchent et se débranchent sans outil. Ils servent de connecteur de charge sur les batteries de traction, de liaison débrochable entre une batterie portable et un appareil, ou de prise pour un treuil ou un chargeur. Choisissez le modèle d'après le courant continu à transmettre et la section du câble : chaque taille accepte des contacts pour une plage de sections, à sertir avec une pince adaptée. Pour le câble lui-même, voyez le câble de batterie au mètre.
Prises et sockets 12 V / 24 V

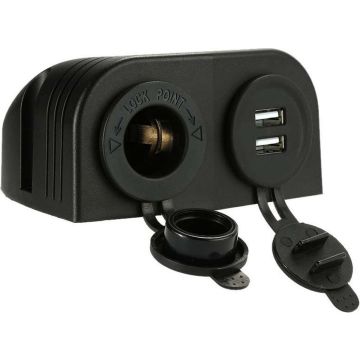

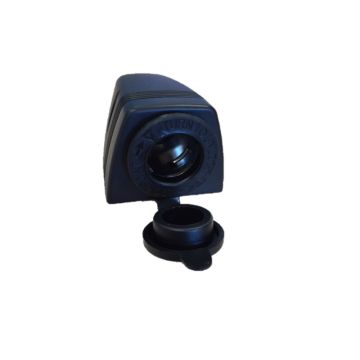

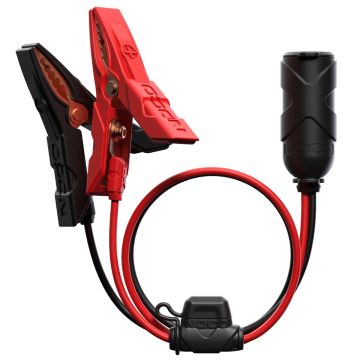

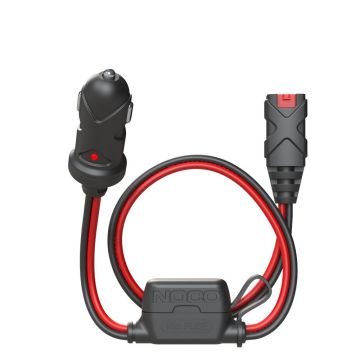

- Prise allume-cigare : universelle, limitée à 10 à 15 A ; prévoyez un fusible adapté.

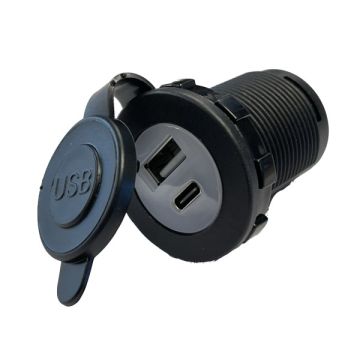

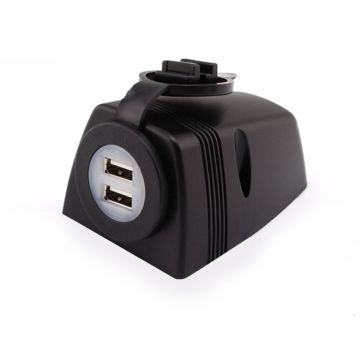

- Prise USB encastrable : charge téléphones et tablettes ; vérifiez la puissance par port et la plage de tension 12 V / 24 V.

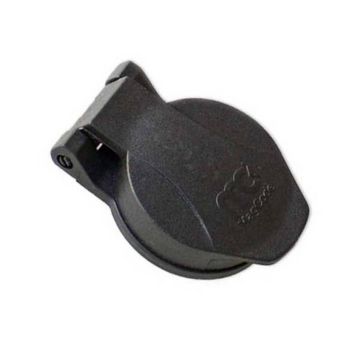

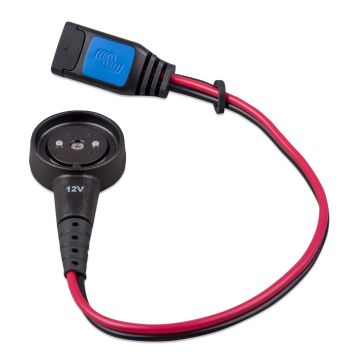

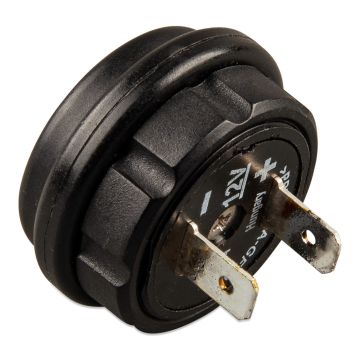

- Prises MagCode et DIN : connexion franche pour les glacières, pompes et équipements de bord.
- Prises de remorque et fiches pour la liaison avec une caravane.
Chaque prise 12 V doit être protégée par un fusible de la rubrique fusibles à lame, dimensionné sur la section du fil.
Sécurité
- Ne branchez jamais un câble de quai sous charge et ne le laissez pas traîner dans l'eau.
- Vérifiez l'absence de corrosion sur les contacts de l'embase chaque saison.
- Sertissez les contacts Anderson avec l'outil prévu : un contact mal serti chauffe sous forte charge.
- Respectez les codes couleur des connecteurs Anderson pour ne pas relier deux tensions différentes.
