Câbles de batterie sur mesure

Câble de batterie sur mesure : composez votre câble, nous le sertissons

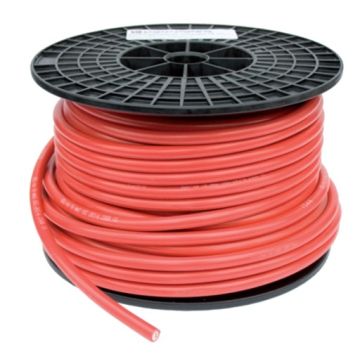

Un câble de batterie sur mesure est un câble souple en cuivre, coupé à la longueur que vous indiquez et équipé de deux cosses à œillet serties puis protégées par une gaine thermorétractable. Vous choisissez la section parmi 9 valeurs, de 6 à 120 mm² (6, 10, 16, 25, 35, 50, 70, 95 et 120 mm²), la couleur rouge ou noir (de 10 à 120 mm²), la longueur au centimètre près et le diamètre de trou des cosses. Le câble est confectionné dans notre atelier avec une tolérance de longueur de 5 cm maximum et livré prêt à poser : plus besoin de pince à sertir ni de pistolet thermique.

Caractéristiques du câble

• Conducteur : cuivre souple multibrins conforme à la norme IEC 60245-6, classe 6, pour résister aux vibrations et épouser les rayons de courbure serrés.
• Isolant : caoutchouc, souple même par temps froid, résistant à l'huile, à l'ozone et aux intempéries.
• Cosses : cosses tubulaires à sertir en cuivre étamé, trou au choix ; pensez au M5 pour les porte-fusibles MIDI et au M8 pour les porte-fusibles MEGA, les bus bars et la plupart des convertisseurs.
• Finition : gaine thermorétractable sur chaque sertissage, de la couleur du câble.
• Longueurs : au centimètre près, de 0,3 m à 30 m ; les longueurs supérieures sont possibles sur demande par e-mail à [email protected].

Quelle section pour mon câble de batterie sur mesure ?

Partez du courant et de la longueur

La section se calcule d'après le courant maximal du circuit et la longueur aller-retour, en limitant la chute de tension à 1,5 % (0,18 V en 12 V, 0,36 V en 24 V), valeur par défaut de notre calculateur ; 3 % reste la tolérance maximale pour les circuits non critiques. Quelques repères pour un circuit 12 V : 10 mm² pour 25 A jusqu'à 2 m de distance ; 16 mm² pour 50 A jusqu'à 1,5 m ; 25 mm² pour 100 A jusqu'à 1 m ou un convertisseur de 1 500 W à moins de 1 m ; 35 mm² pour un convertisseur de 2 000 W à moins de 1 m ; 50 mm² pour un convertisseur de 3 000 W à moins de 1 m ; 70 mm² pour un convertisseur de 2 000 W jusqu'à 2 m ; 95 à 120 mm² pour les liaisons de parc, les guindeaux et les propulseurs d'étrave. Le « Calculateur de section de câble » de notre guide fait le calcul pour vous.

Respectez le fusible et le fabricant

La section doit aussi supporter le calibre du fusible qui la protège : un câble de 35 mm² ne se protège pas avec un fusible de 300 A. Reportez-vous à la section minimale indiquée dans la notice de votre convertisseur, chargeur ou propulseur, et choisissez le fusible correspondant dans notre rubrique fusibles et porte-fusibles.

Vérifiez les cosses

Mesurez le diamètre des boulons de vos bornes, bus bars et appareils avant de commander. Une cosse trop large réduit la surface de contact ; une cosse trop étroite ne se monte pas. Pour une liaison entre une borne de batterie et un porte-fusible MEGA, par exemple, vous choisirez souvent M8 des deux côtés. Les cosses seules sont disponibles dans la rubrique cosses à sertir.

Bon à savoir avant de commander

• Le câble est confectionné selon vos spécifications : il est exclu du droit de rétractation, conformément à l'article L221-28 du Code de la consommation. Vérifiez section, longueur, couleur et diamètre des cosses avant de valider.
• Rouge pour le positif, noir pour le négatif : commandez les deux couleurs pour une installation lisible.
• Prévoyez une légère réserve de longueur pour le cheminement ; la tolérance de confection est de 5 cm au maximum.
• Pour les petites sections et le câble sans cosses, consultez le câble de batterie au mètre.
