Victron Energy Référence CTR120002050 EAN 8719076059097

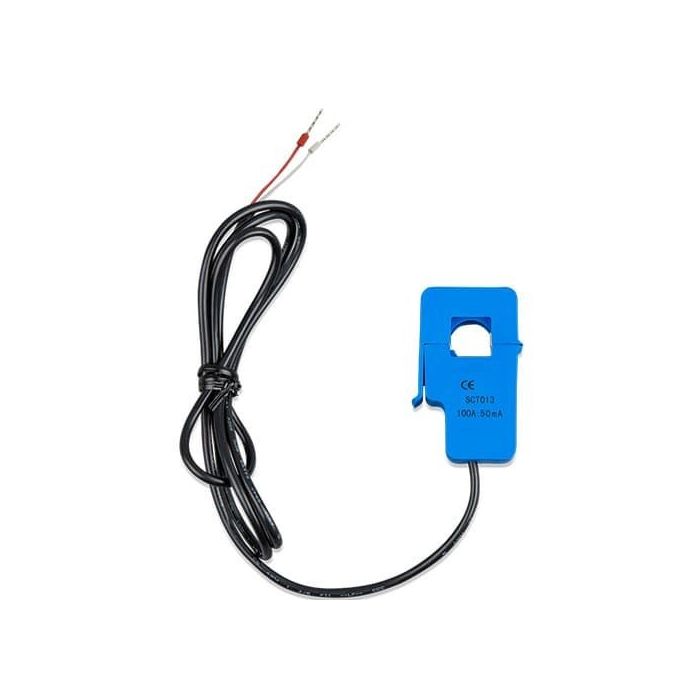

Transformateur de courant Victron Energy 100 A / 50 mA câble 20 m MultiPlus-II
57,00 € TTC
47,50 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Tension d'entrée AC | 230VAC (180-265VAC) V |
|---|
| Dimensions L x l x H (mm) | 546 x 275 x 147 mm |
|---|---|
| Longueur (mm) | 147 mm |
| Largeur (mm) | 275 mm |
| Hauteur (mm) | 546 mm |
| Poids | 0,7 kg |
| Nombre de sorties | 2 |
|---|
| Marque | Victron Energy |
|---|---|
| Modèle | Multiplus II |
| Code EAN | 8719076059097 |
| Référence | CTR120002050 |
Description
Ce transformateur de courant Victron Energy mesure le courant qui circule côté alimentation d'une installation équipée d'un MultiPlus-II ou d'un MultiGrid-II. La valeur relevée est transmise au convertisseur-chargeur, qui peut alors exploiter les fonctions PowerControl et PowerAssist et optimiser l'autoconsommation grâce à une détection de courant externe.
La bobine travaille selon un rapport de 100 A – 50 mA : elle délivre un signal de 50 mA lorsque 100 A traversent le conducteur mesuré. Le courant maximal prévu est de 32 A. Le câble de raccordement mesure 20 m, ce qui laisse de la marge entre le point de mesure et l'emplacement de l'appareil. L'ensemble pèse 0,7 kg et se raccorde par extrémités de fil.

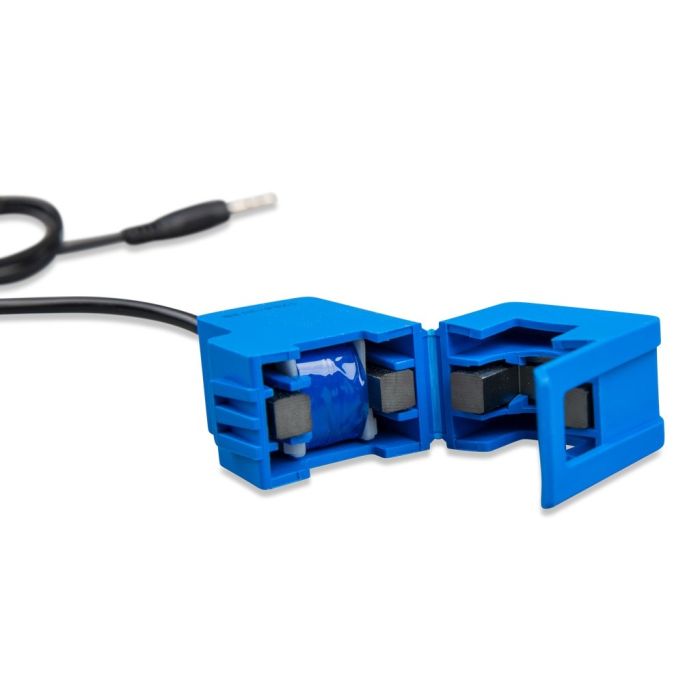

Le capteur se place autour du conducteur dont le courant doit être mesuré, puis les deux fils rejoignent l'entrée prévue sur le MultiPlus-II. La détection de courant externe doit ensuite être activée dans la configuration de l'appareil. Reportez-vous à la fiche technique du MultiPlus-II pour le détail du câblage et des réglages. Dimensions indiquées : 546 x 275 x 147 mm.
Pourquoi ce produit
- Transformateur de courant (bobine de mesure) de rapport 100 A – 50 mA
- Prévu pour les MultiPlus-II et MultiGrid-II de Victron Energy
- Permet les fonctions PowerControl et PowerAssist et la mesure externe du courant
- Courant maximal de 32 A
- Câble de 20 m, raccordement par extrémités de fil
- Dimensions 546 x 275 x 147 mm, poids 0,7 kg
Questions fréquentes
Avec quels appareils ce transformateur de courant fonctionne-t-il ?
Il est prévu pour les MultiPlus-II et MultiGrid-II de Victron Energy. Il sert à mettre en œuvre les fonctions PowerControl et PowerAssist et à optimiser l'autoconsommation au moyen d'une détection de courant externe.
Que signifie le rapport 100 A – 50 mA ?
C'est le rapport de transformation du capteur : lorsque 100 A traversent le conducteur mesuré, la bobine délivre un signal de 50 mA que le convertisseur-chargeur interprète. Le courant maximal prévu pour cette application est de 32 A.
Quelle est la longueur du câble livré ?
Le câble mesure 20 m et se termine par des extrémités de fil à raccorder sur l'entrée prévue du MultiPlus-II ou du MultiGrid-II.
Où se place la bobine de mesure ?
Elle entoure le conducteur dont le courant doit être relevé, en amont du convertisseur-chargeur. Les deux fils du câble rejoignent ensuite l'entrée de mesure de l'appareil.
Ce capteur affiche-t-il lui-même les valeurs mesurées ?
Non. Il ne comporte ni écran ni électronique de lecture : il transmet un signal au MultiPlus-II ou au MultiGrid-II, qui exploite la mesure pour la régulation. La détection de courant externe doit être activée dans la configuration de l'appareil.
