Carlo Cavazzi Référence REL200221150 EAN 8030956085709

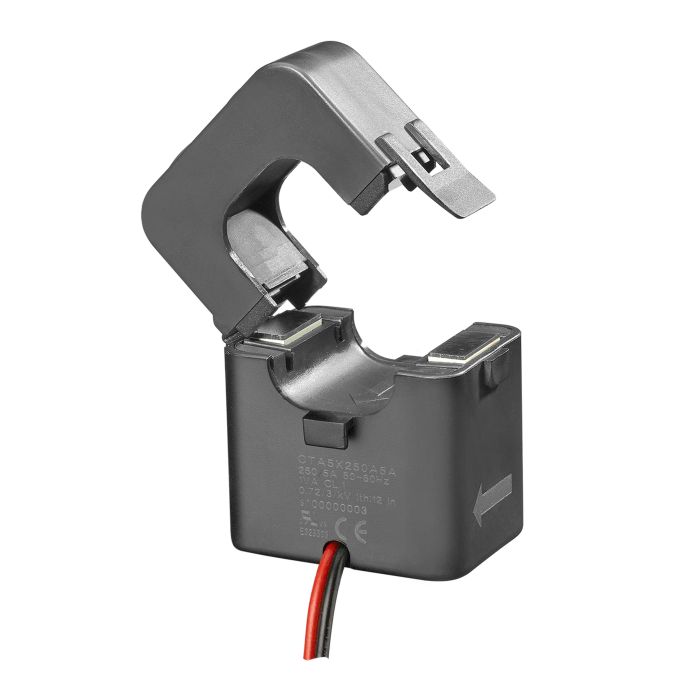

Transformateur de courant ouvrant Carlo Cavazzi CTA 5X 150 A
133,79 € TTC
111,49 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Entretenir sa batterie et prolonger sa durée de vie
Caractéristiques techniques
| Dimensions L x l x H (mm) | 53 x 34 x 66 mm |
|---|---|
| Poids | 0,165 kg |
| Marque | Carlo Cavazzi |
|---|---|
| Code EAN | 8030956085709 |
| Référence | REL200221150 |
Description
Le transformateur de courant ouvrant Carlo Cavazzi CTA 5X mesure l'intensité qui circule dans un conducteur et transmet l'information à un compteur d'énergie. Il convient aux installations résidentielles, tertiaires et industrielles, et se raccorde notamment aux compteurs Carlo Cavazzi des séries EM, WM et ET. Ce modèle couvre 150 A au primaire pour un signal de 5 A au secondaire.
La mesure répond à la norme EN 61869-2, en classe 1 ou 3 selon le modèle. L'ouverture du noyau mesure 24 mm, ce qui détermine la section de câble que vous pouvez y faire passer. L'appareil accepte une tension système maximale de 600 V AC en 50/60 Hz, avec un indice de protection IP20 et une isolation thermique de classe B. Il fonctionne entre -20 °C et +65 °C. Avec 53 x 34 x 66 mm et 0,17 kg, il reste compact dans un tableau électrique.
Le boîtier s'ouvre en deux parties et se referme par clipsage autour du conducteur : vous n'avez pas à débrancher le câble existant, ce qui simplifie les projets de rénovation ou d'extension. Respectez le sens du courant indiqué sur le boîtier et vérifiez la longueur du câble intégré, qui dépend du modèle. L'indice IP20 impose un montage dans un coffret ou un tableau fermé.
Pourquoi ce produit
- Transformateur de courant pour mesure de 150 A au primaire, sortie 5 A au secondaire
- Noyau ouvrant CTA 5X avec ouverture de 24 mm, pose autour d'un conducteur existant
- Précision selon la norme EN 61869-2, classe 1 ou 3 selon le modèle
- Tension système maximale 600 V AC, fréquence 50/60 Hz, indice de protection IP20
- Compatible avec les compteurs d'énergie Carlo Cavazzi des séries EM, WM et ET
- Dimensions 53 x 34 x 66 mm, poids 0,17 kg, câble raccordé intégré
Questions fréquentes
Faut-il débrancher le câble pour installer ce transformateur ?
Non. Le noyau est ouvrant : le boîtier se clipse autour du conducteur existant. C'est ce qui rend le modèle adapté aux installations déjà en place, où démonter le câblage serait compliqué.
Avec quels compteurs ce transformateur fonctionne-t-il ?
Il délivre un signal secondaire de 5 A et se raccorde aux compteurs d'énergie Carlo Cavazzi des séries EM, WM et ET. Vérifiez dans la notice du compteur que l'entrée attend bien un secondaire de 5 A.
Quel diamètre de câble peut passer dans l'ouverture ?
L'ouverture du modèle CTA 5X mesure 24 mm. Mesurez le diamètre extérieur du conducteur, isolant compris, avant de commander.
Quelle est la précision de la mesure ?
La précision répond à la norme EN 61869-2, en classe 1 ou 3 selon le modèle choisi. Le modèle commandé ici correspond à un primaire de 150 A.
Peut-on l'installer à l'extérieur ?
Non. L'indice de protection est IP20, ce qui suppose un montage dans un tableau ou un coffret fermé. La température ambiante doit rester comprise entre -20 °C et +65 °C.
Informations fabricant
- Fabricant
- Carlo Cavazzi
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
