BMS & protection des batteries lithium

BMS externes pour batteries lithium Victron Smart et NG (VE.Bus BMS, smallBMS, Lynx Smart BMS), équilibreurs de batterie et relais de sécurité pour protéger votre parc lithium.

17 produits

17 produits

par page

Guides & conseils

BMS batterie lithium : pourquoi et lequel choisir ?

Un BMS batterie lithium (Battery Management System) surveille chaque cellule d'une batterie LiFePO4 et interrompt la charge ou la décharge dès qu'une cellule approche d'une tension ou d'une température dangereuse. Sans BMS, une batterie lithium peut être détruite par une seule surcharge ou une décharge profonde. Les batteries lithium Victron Smart et NG utilisent un BMS externe, à choisir selon la taille de l'installation et les appareils à piloter : smallBMS, VE.Bus BMS V2, Lynx Smart BMS, Smart BMS CL 12/100 ou Smart BMS 12/200. Cette rubrique propose aussi les équilibreurs de batterie et les relais de sécurité.

Comment fonctionne la protection Victron ?

Chaque batterie Smart lithium intègre l'équilibrage des cellules et la mesure de tension et de température, et transmet deux signaux au BMS externe : « charge autorisée » et « décharge autorisée ». Le BMS relaie ces signaux aux chargeurs, régulateurs, convertisseurs et relais de sécurité, qui s'arrêtent avant que la cellule ne subisse un dommage. L'ensemble reste simple à câbler et sans électronique de puissance dans la batterie.

Choisir son BMS

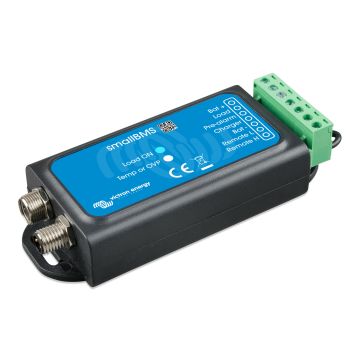

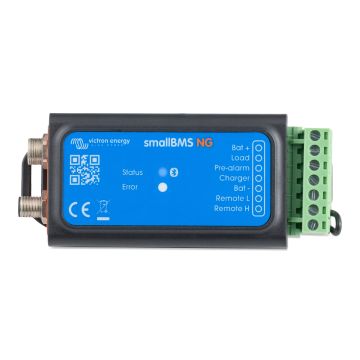

  • smallBMS : le plus simple ; fournit les signaux de charge et de décharge, à raccorder aux entrées de commande à distance des appareils ou à un relais BatteryProtect. Pour les petites installations avec régulateur MPPT et chargeur.

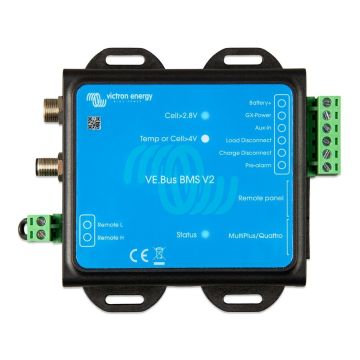

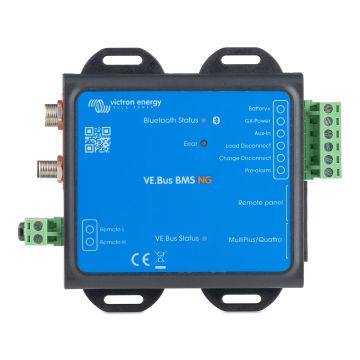

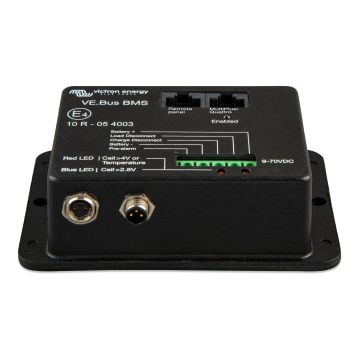

  • VE.Bus BMS V2 : pilote directement un MultiPlus ou un Quattro via le VE.Bus, en plus des signaux de commande pour les autres appareils ; compatible avec un système GX.

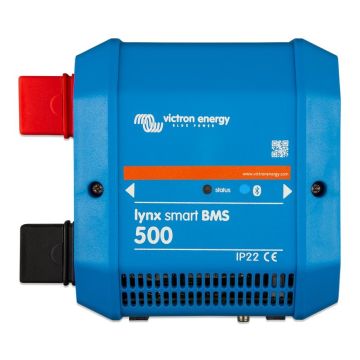

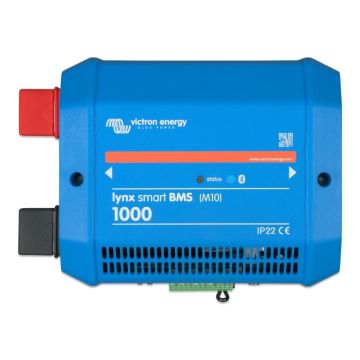

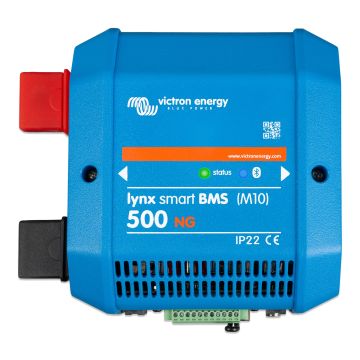

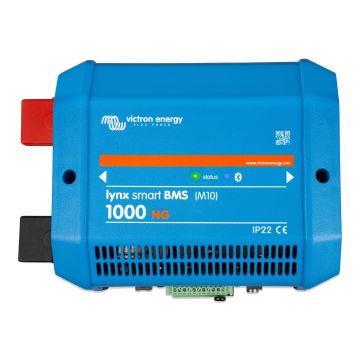

  • Lynx Smart BMS : le BMS complet pour les installations importantes : contacteur de 500 ou 1000 A, shunt intégré avec état de charge, précharge du convertisseur, communication VE.Can avec le Cerbo GX, Bluetooth. S'insère dans la distribution Lynx. Une version NG est destinée aux batteries lithium NG.

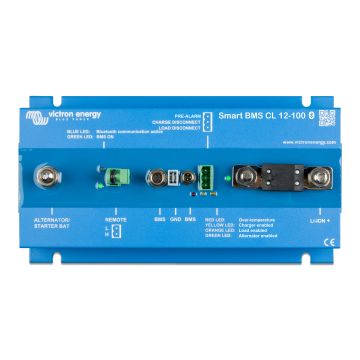

  • Smart BMS CL 12/100 : pour les installations avec alternateur, avec limitation du courant de charge à 100 A pour protéger l'alternateur.

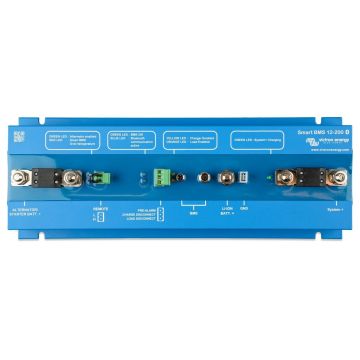

  • Smart BMS 12/200 : BMS avec deux sorties protégées, pour relier un alternateur et des consommateurs sans relais externes.

Équilibreurs de batterie pour parcs au plomb

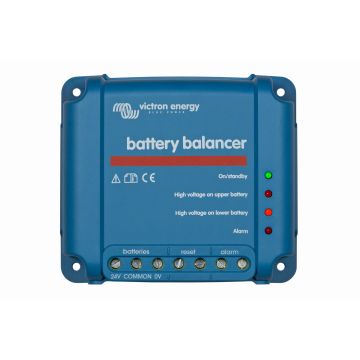

Le Battery Balancer n'est pas un BMS lithium : il équilibre la tension entre deux batteries 12 V montées en série (parc 24 V ou 48 V), pour éviter qu'une batterie ne soit surchargée pendant que l'autre reste sous-chargée. Indispensable sur les parcs série en plomb de grande capacité, il prolonge sensiblement leur durée de vie.

Relais de sécurité et distribution

Les signaux du BMS commandent des relais ou un BatteryProtect, qui coupent les consommateurs ou les chargeurs ; retrouvez-les dans les relais, coupleurs & séparateurs de batterie. Le système Lynx (distributeur, shunt, BMS) est présenté dans les barres de distribution & bus bars.

Installation : les points à vérifier

  • Chaque chargeur et chaque consommateur important doit pouvoir être arrêté par le BMS, directement ou via un relais.
  • Les convertisseurs-chargeurs et les régulateurs MPPT acceptent la commande du BMS via leur entrée à distance ou le réseau VE.Bus / VE.Can.
  • Un système GX affiche l'état du BMS et les tensions de cellules, et prévient en cas d'alarme.
  • Respectez la limite de courant de charge et la température minimale de charge de la batterie ; voyez nos batteries lithium LiFePO4.

Questions fréquentes

Pourquoi les batteries lithium Victron ont-elles un BMS externe ?
Cette architecture laisse la batterie simple et robuste : l'équilibrage et la mesure des cellules sont intégrés, mais la décision de couper la charge ou la décharge est prise par un BMS externe, qui pilote directement les chargeurs, convertisseurs et relais de l'installation. Un seul BMS gère ainsi plusieurs batteries en parallèle et l'ensemble des appareils.
smallBMS, VE.Bus BMS ou Lynx Smart BMS ?
smallBMS pour une petite installation sans convertisseur-chargeur VE.Bus (régulateur MPPT, chargeur, quelques consommateurs). VE.Bus BMS V2 dès qu'un MultiPlus ou un Quattro est présent. Lynx Smart BMS pour les installations importantes ou professionnelles : contacteur intégré, état de charge, précharge et communication complète avec le système GX.
À quoi sert un équilibreur de batterie ?
Dans un parc 24 V ou 48 V composé de batteries 12 V en série, les batteries ne sont jamais parfaitement identiques : l'une se charge un peu plus que l'autre à chaque cycle, et l'écart s'accentue. L'équilibreur transfère un faible courant entre les batteries pour égaliser leur tension, ce qui évite la surcharge de l'une et la sulfatation de l'autre.
Que se passe-t-il quand le BMS coupe ?
Le BMS arrête soit la charge (cellule trop haute ou température hors limites), soit la décharge (cellule trop basse). Les appareils reliés reçoivent le signal et s'arrêtent ; les relais ouvrent les circuits. Une fois la cellule revenue dans sa plage, souvent après une recharge ou un retour en température, le BMS réactive automatiquement la fonction concernée.
Faut-il un BMS Victron avec une batterie lithium d'une autre marque ?
Non : la plupart des batteries lithium d'autres fabricants intègrent leur propre BMS, qui coupe la batterie elle-même. Les BMS de cette rubrique sont destinés aux batteries Victron Smart et NG. Avec une batterie à BMS intégré, assurez-vous que les chargeurs sont réglés en lithium et, si possible, que la batterie communique avec le système GX via CAN-bus.
