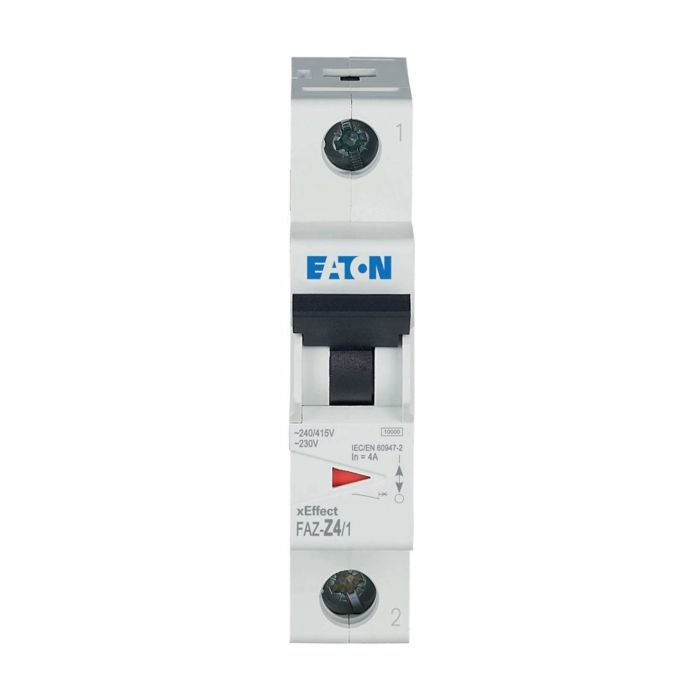

Disjoncteur modulaire Eaton FAZ Z 4A/1 unipolaire 4 A courbe Z

Le FAZ Z 4A/1 est un disjoncteur modulaire unipolaire de la série Eaton FAZ xEffect. Il protège un circuit électrique contre les surcharges et les courts-circuits et se monte dans un tableau électrique, au départ de la ligne à protéger. Sa courbe de déclenchement Z le destine aux circuits qui alimentent des composants semi-conducteurs et de l'électronique sensible, pour lesquels une surintensité même faible doit être coupée rapidement.

Le courant nominal est de 4 A : c'est l'intensité que le circuit peut transporter en service continu sans provoquer de déclenchement. Avec une courbe Z, le déclenchement magnétique intervient à un multiple du courant nominal plus bas qu'avec une courbe B ou C, ce qui explique son usage sur des départs faiblement chargés plutôt que sur des circuits à fort courant d'appel, comme les moteurs.

L'appareil mesure 86 x 73 x 75 mm et pèse 0,5 kg. Étant unipolaire, il coupe un seul conducteur : vérifiez le schéma de votre installation et la place libre dans le tableau avant le montage. Contrairement à un fusible, le disjoncteur se réarme manuellement après un déclenchement, une fois le défaut identifié.
