Fusible ANL : la protection des circuits de forte puissance
Un fusible ANL est un fusible à boulonner, à lame plate en alliage avec deux trous de fixation, disponible de 35 à 750 A. C'est le format de référence pour protéger les gros convertisseurs, les guindeaux, les propulseurs d'étrave, les chargeurs de forte puissance et les liaisons entre parcs de batteries en 12 V et 24 V. Il se monte dans un porte-fusible ANL, ouvert ou avec capot, et se choisit d'après le courant de service de l'appareil et la section du câble qu'il protège. Cette rubrique propose les fusibles et porte-fusibles ANL Littelfuse, Victron Energy et Maison des Batteries.
Choisir un fusible ANL
Calibre
Calculez le courant maximal de l'appareil (puissance divisée par la tension, rendement compris) et ajoutez une marge d'environ 25 %. Un convertisseur de 2000 W en 12 V appelle près de 180 A : un fusible ANL de 200 à 250 A convient, sur un câble de 50 à 70 mm². Un guindeau de 1000 W en 12 V se protège par un fusible de 100 à 150 A selon les prescriptions du fabricant. Le calibre ne doit jamais dépasser le courant admissible du câble.
Caractéristique de fusion
Les fusibles ANL sont à fusion lente : ils tolèrent les pointes de courant de quelques secondes, comme le démarrage d'un guindeau ou d'un compresseur, sans fondre, mais coupent franchement un court-circuit. Cette tolérance en fait le format adapté aux moteurs électriques et aux convertisseurs à fort courant d'appel.
Tension et pouvoir de coupure
Les fusibles ANL sont prévus pour les réseaux 12 V et 24 V ; vérifiez la tension nominale indiquée sur la fiche produit avant de les utiliser sur un système 48 V. Leur pouvoir de coupure convient aux parcs au plomb de plaisance et de loisirs ; pour un parc lithium de grande capacité, comparez-le au courant de court-circuit annoncé par le fabricant de la batterie et envisagez un fusible MEGA ou NH si nécessaire.
Porte-fusible ANL et câblage

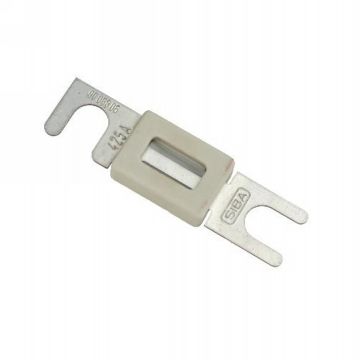

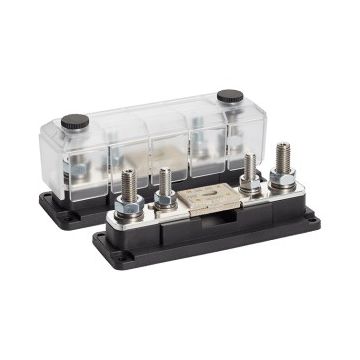

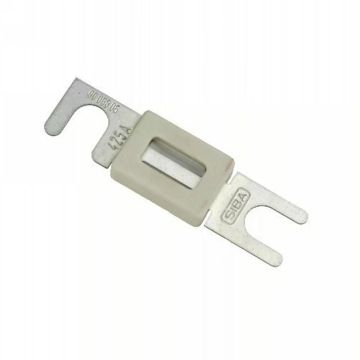

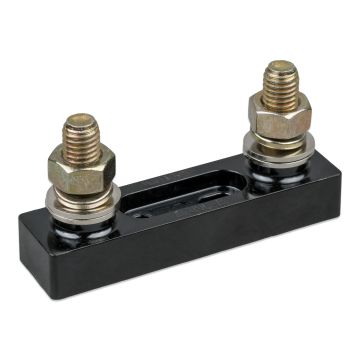

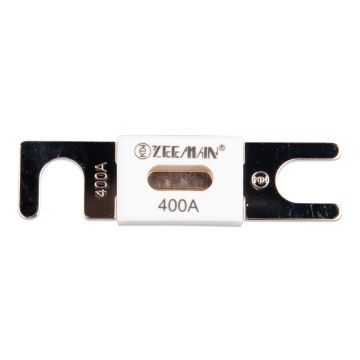

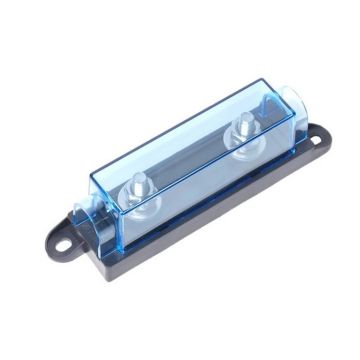

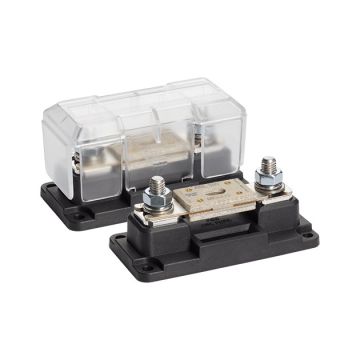

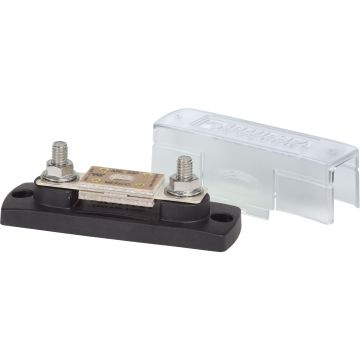

Le porte-fusible ANL se fixe sur une cloison près de la batterie ; le fusible se boulonne entre deux plots sur lesquels viennent aussi les cosses des câbles. Vérifiez le diamètre des boulons du porte-fusible (souvent M8, parfois M10) pour choisir les cosses correspondantes, et prévoyez un capot de protection contre les contacts accidentels. Commandez le câble d'arrivée et le câble de départ en câble de batterie sur mesure avec les bonnes cosses, serties et gainées.
Bonnes pratiques
- Serrez les boulons fermement, puis vérifiez le serrage après quelques heures de fonctionnement.
- Montez le fusible à moins de 30 cm de la borne positive ou sur le départ du bus bar.
- Gardez un fusible de rechange du même calibre à bord.
- Un fusible ANL noirci ou dont la lame est déformée sans être rompue doit être remplacé.
Pour les courants inférieurs à 200 A dans un format plus compact, voyez aussi les fusibles MIDI.
