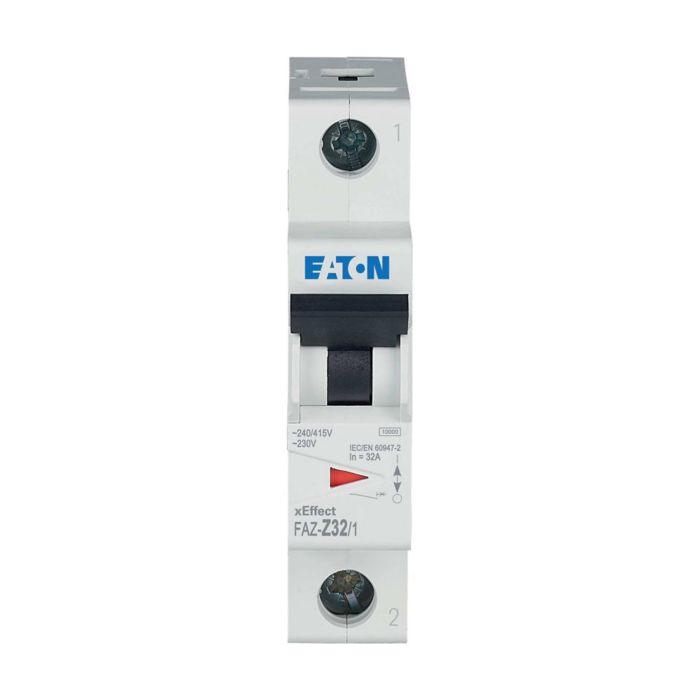

Disjoncteur modulaire 32 A courbe Z unipolaire

Ce disjoncteur modulaire unipolaire protège un circuit électrique contre les surcharges et les courts-circuits. Il se place en tête du circuit, dans un tableau électrique, et coupe l'alimentation dès que le courant dépasse la valeur admissible. Sa courbe de déclenchement Z le destine aux circuits qui alimentent des appareils électroniques sensibles, pour lesquels une surintensité même limitée doit être interrompue rapidement.

Le calibre nominal est de 32 A : c'est l'intensité que l'appareil laisse passer en continu sans déclencher. Au-delà, le déclencheur thermique traite les surcharges qui durent, le déclencheur magnétique les courts-circuits. Une courbe Z réagit à un multiple du courant nominal plus faible qu'une courbe B ou C : un circuit comportant des charges à fort appel de courant au démarrage, comme un moteur, demande une autre courbe.

L'appareil mesure 86 x 73 x 75 mm et pèse 0,5 kg. Vérifiez la place disponible dans le tableau, la section des conducteurs et la nature des récepteurs avant de choisir ce calibre. Le raccordement se fait hors tension et relève d'un installateur qualifié.
