ETI Référence 1690896 EAN 3838895822967

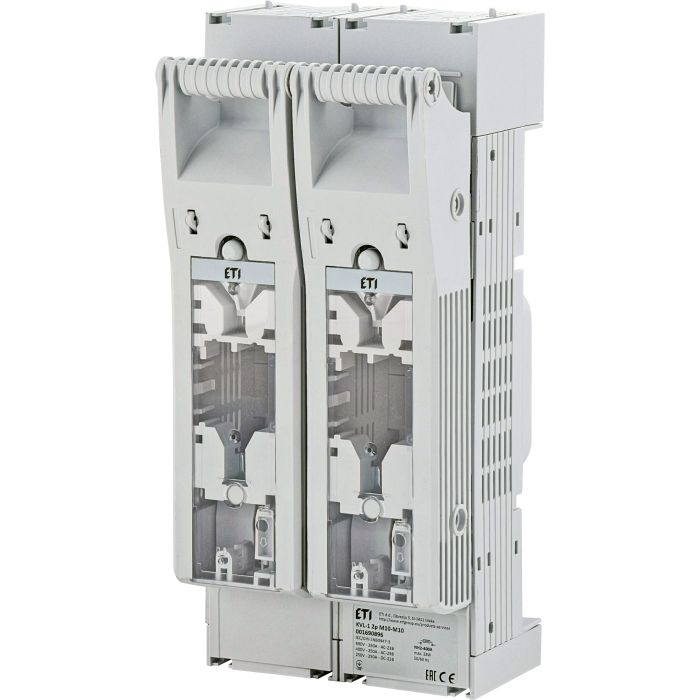

Porte-fusible NH1 bipolaire ETI 250 A 1000 V DC

190,38 € TTC

158,65 € HT

Disponibilité : En stock

Caractéristiques techniques

Dimensions et poids
Poids 0 kg
Références
Marque ETI
Modèle NH1
Code EAN 3838895822967
Référence 1690896

Description

Le porte-fusible ETI NH1 est un support à bascule prévu pour les fusibles NH de taille 1. Il protège un circuit de puissance et permet de l'isoler en retirant le fusible. Cette version bipolaire (2P) réunit deux porte-fusibles couplés côte à côte, afin de traiter deux conducteurs dans un seul appareil. Le format NH 1 est le format intermédiaire de la série ETI et s'emploie dans les installations de moyenne puissance.

La taille NH 1 accepte des fusibles d'une intensité pouvant aller jusqu'à 250 A, pour une tension de 1000 V maximum en courant continu. Entre les deux autres formats de la série, le NH 0 reste en dessous, avec des fusibles jusqu'à 160 A, et le NH 3 au-dessus, jusqu'à 630 A. Ces valeurs sont des limites de format : ce sont les caractéristiques du fusible que vous montez qui déterminent le courant et la tension réellement admissibles.

Le système à bascule s'ouvre pour insérer ou extraire le fusible, ce qui facilite le remplacement sans démonter le support. Travaillez toujours hors tension. Avant la commande, vérifiez la place disponible dans le coffret, car un support NH 1 est plus encombrant qu'un NH 0, ainsi que la taille des boulons de raccordement et la section des câbles que vous souhaitez y relier.

Pourquoi ce produit

  • Porte-fusible NH à système à bascule, marque ETI
  • Format NH 1 : taille intermédiaire de la série
  • Version bipolaire (2P) : deux porte-fusibles couplés côte à côte
  • Accepte des fusibles jusqu'à 250 A, 1000 V DC maximum
  • Le courant et la tension admissibles dépendent du fusible installé

Questions fréquentes

Que signifie la mention « bipolaire » (2P) ?

Elle indique une exécution double : deux porte-fusibles sont couplés côte à côte dans le même appareil, un par conducteur. Une exécution 1P ne comporte qu'un seul porte-fusible.

Quelle est la différence entre NH 0, NH 1 et NH 3 ?

C'est la taille du fusible accepté et donc l'intensité. Le NH 0 est le plus compact et reste sous 160 A, le NH 1 va jusqu'à 250 A, le NH 3 jusqu'à 630 A, avec 1000 V maximum dans les trois cas.

Le support délivre-t-il lui-même 250 A ?

Non. Le format NH 1 autorise des fusibles jusqu'à 250 A, mais la protection réelle dépend du fusible installé. Choisissez son intensité et sa tension en fonction du circuit à protéger.

Comment remplacer le fusible ?

Le porte-fusible fonctionne par bascule : vous l'ouvrez pour extraire la cartouche NH 1 et insérer la nouvelle. Intervenez uniquement hors tension et refermez le support avant la remise en service.

Convient-il à un circuit en courant continu ?

Oui, le support est prévu pour une tension continue allant jusqu'à 1000 V DC. La valeur applicable à votre installation reste celle indiquée sur le fusible monté dans le support.

Informations fabricant

Fabricant
ETI

Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
