ETI Référence 1690890 EAN 3838895840824

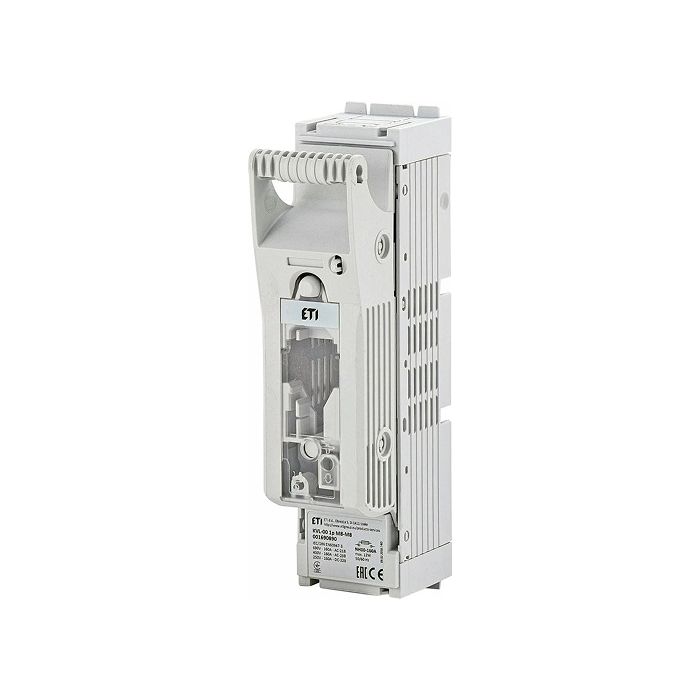

Porte-fusible NH 0 ETI KVL-00 1P M8-M8

47,27 € TTC

39,39 € HT

Disponibilité : En stock

Caractéristiques techniques

Références
Marque ETI
Code EAN 3838895840824
Référence 1690890

Description

Le porte-fusible ETI KVL-00 est un support destiné aux fusibles couteau de taille NH 0. Il protège un circuit en recevant le fusible qui coupera la liaison en cas de surintensité. L'exécution 1P correspond à un seul emplacement de fusible, là où une version 2P réunit deux supports côte à côte.

La taille NH 0 est la plus petite de la série : elle est prévue pour des fusibles jusqu'à 160 A et 1000 V, contre 250 A pour un NH 1 et 630 A pour un NH 3. L'intensité et la tension maximales réellement admises sont toujours déterminées par les spécifications du fusible que vous installez. Ce format compact occupe peu de place dans un coffret et s'emploie dans des installations de faible puissance, résidentielles ou commerciales légères.

Le raccordement se fait des deux côtés par des boulons M8 : prévoyez des cosses percées à cette dimension et serrez les connexions sur toute leur surface. Le système à bascule permet ensuite d'insérer ou de retirer le fusible sans démonter le support. Choisissez le calibre du fusible en fonction du courant du circuit à protéger.

Pourquoi ce produit

  • Porte-fusible ETI pour fusible couteau de taille NH 0
  • Exécution 1P : un seul emplacement de fusible
  • Raccordements par boulons M8 à l'entrée et à la sortie (M8-M8)
  • Accepte des fusibles jusqu'à 160 A et 1000 V selon les spécifications du fusible
  • Système à bascule pour la mise en place et le retrait du fusible
  • Format le plus compact de la série NH, pour installations de faible puissance

Questions fréquentes

Quel fusible ce support reçoit-il ?

Un fusible couteau de taille NH 0, jusqu'à 160 A et 1000 V. L'intensité et la tension maximales dépendent des spécifications du fusible installé, pas du support seul.

Que signifient 1P et M8-M8 ?

1P désigne une exécution simple, avec un seul emplacement de fusible ; une version 2P réunit deux supports côte à côte. M8 indique la taille des boulons de raccordement, ici identique à l'entrée et à la sortie.

Quelle est la différence entre NH 0, NH 1 et NH 3 ?

La taille du fusible et le courant admis. NH 0 va jusqu'à 160 A, NH 1 jusqu'à 250 A et NH 3 jusqu'à 630 A, pour 1000 V au maximum. Un support NH 0 est le plus compact des trois.

Pour quel type d'installation ce modèle convient-il ?

Pour les installations de faible puissance, en résidentiel ou en commercial léger. Les installations industrielles moyennes utilisent plutôt du NH 1, et les applications lourdes du NH 3.

Comment raccorder le porte-fusible ?

Utilisez des cosses percées pour boulon M8 et raccordez les deux côtés du support. Vérifiez le serrage des boulons, puis placez le fusible à l'aide du système à bascule.
