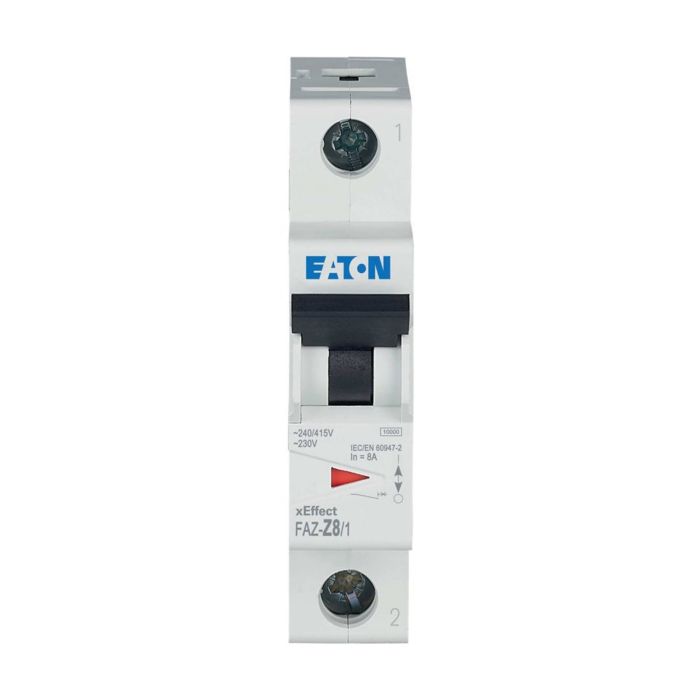

Disjoncteur modulaire unipolaire FAZ Z 8A/1 8 A courbe Z

Le FAZ Z 8A/1 est un disjoncteur modulaire unipolaire qui protège un circuit électrique contre les surcharges et les courts-circuits. Sa caractéristique de déclenchement Z le destine aux circuits où les surintensités restent faibles et où des composants électroniques, notamment des semi-conducteurs, doivent être mis hors tension rapidement. Il se place en tête du circuit à protéger, dans un tableau ou un coffret électrique.

Le courant nominal est de 8 A : en service normal, le disjoncteur laisse passer le courant du circuit, et il ouvre celui-ci dès qu'une surcharge ou un court-circuit apparaît. Contrairement à un fusible, il se réarme à la main une fois la cause du défaut supprimée, ce qui évite de remplacer une pièce après chaque déclenchement. Le modèle étant unipolaire, il coupe un seul conducteur.

Le boîtier mesure 86 x 73 x 75 mm et pèse 0,5 kg : vérifiez le nombre de modules libres dans votre tableau avant de commander. Le raccordement s'effectue hors tension et relève d'une personne compétente ; contrôlez que le courant nominal de 8 A et la courbe Z correspondent bien au circuit et aux appareils que vous souhaitez protéger.
