Référence EATON0020160 EAN 4015082786199

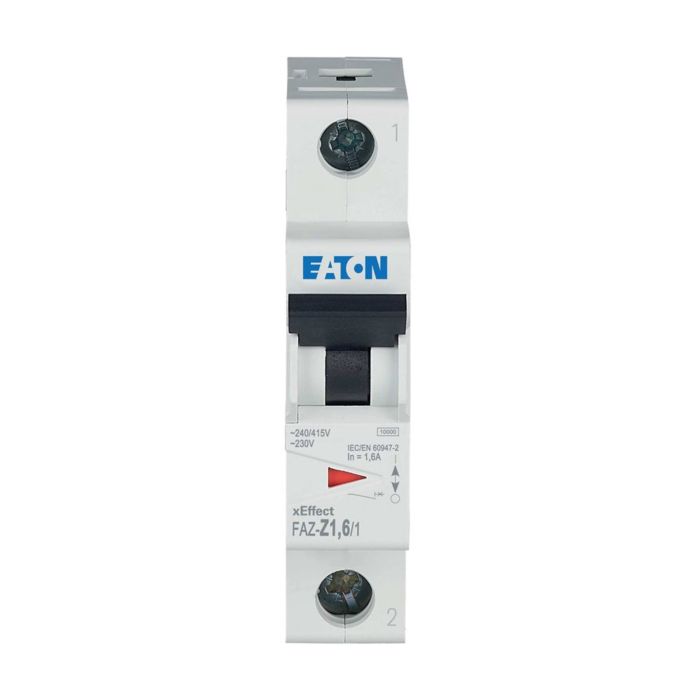

Disjoncteur modulaire Eaton FAZ-Z1,6/1 1,6 A courbe Z 1 pôle
92,51 € TTC
77,09 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 86 x 73 x 75 mm |
|---|---|
| Poids | 0,5 kg |
| Code EAN | 4015082786199 |
|---|---|
| Référence | EATON0020160 |
Description
Le disjoncteur Eaton FAZ-Z1,6/1 est un disjoncteur modulaire unipolaire issu de la série FAZ xEffect. Il protège un circuit électrique contre les surcharges et les courts-circuits, et s'adresse aux installations où le courant nominal reste très faible et où les composants raccordés supportent mal les pointes de courant.
Son calibre de 1,6 A correspond au courant que l'appareil laisse passer en permanence sans déclencher. La caractéristique Z désigne un déclenchement magnétique rapide à faible multiple du courant nominal : elle est employée pour protéger des circuits à semi-conducteurs et des appareils de mesure ou de commande sensibles. La version 1 pôle coupe un seul conducteur actif.
Le module mesure 86 x 73 x 75 mm et pèse 0,5 kg : vérifiez la largeur et la profondeur disponibles dans le tableau avant de commander. Le raccordement et la mise en service relèvent d'un électricien, le circuit devant être mis hors tension avant toute intervention.
Pourquoi ce produit
- Disjoncteur modulaire unipolaire (1 pôle) de la série Eaton FAZ xEffect
- Courant nominal de 1,6 A
- Caractéristique de déclenchement Z, destinée aux circuits à faible surintensité admissible
- Protection contre les surcharges et les courts-circuits
- Dimensions 86 x 73 x 75 mm, poids 0,5 kg
Questions fréquentes
Que signifie la caractéristique Z ?
La caractéristique Z correspond à un déclenchement magnétique à faible multiple du courant nominal. Elle est choisie pour les circuits comportant des semi-conducteurs ou des appareils sensibles, qui doivent être coupés dès une faible surintensité.
Quelle est la différence avec un disjoncteur courbe B ou C ?
Une courbe B ou C tolère des pointes de courant plus élevées, utiles pour les circuits d'éclairage ou les charges avec courant d'appel. La courbe Z déclenche plus tôt et vise la protection de composants électroniques.
Combien de pôles ce disjoncteur coupe-t-il ?
Un seul. Il s'agit d'un modèle 1 pôle, qui protège et coupe un conducteur actif. Pour couper plusieurs conducteurs simultanément, il faut un modèle multipolaire.
Quelles dimensions prévoir dans le tableau ?
Le disjoncteur mesure 86 x 73 x 75 mm et pèse 0,5 kg. Mesurez l'espace libre dans le tableau et prévoyez l'accès aux bornes avant le montage.
Puis-je l'installer moi-même ?
L'installation se fait sur un circuit hors tension et demande les compétences d'un électricien. Le calibre de 1,6 A et la caractéristique Z doivent correspondre au circuit et aux appareils à protéger.
