Référence EATON0022500 EAN 4015082786281

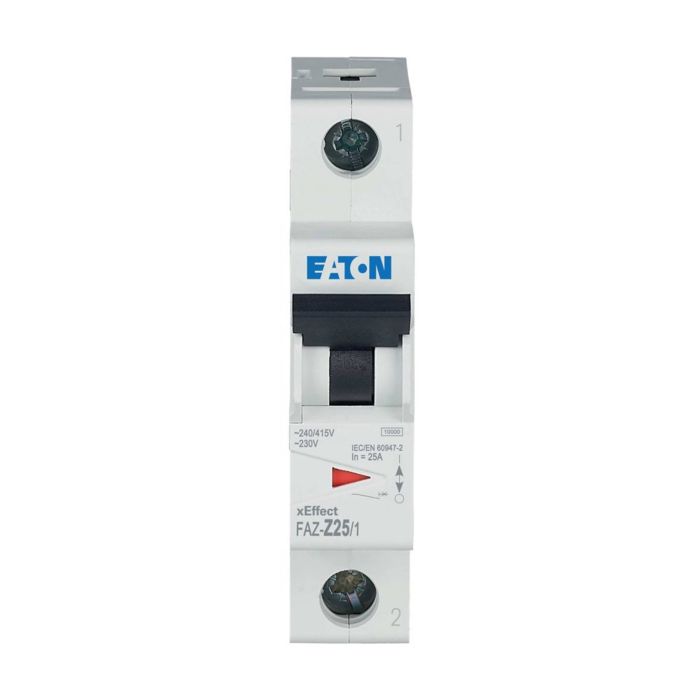

Disjoncteur modulaire Eaton FAZ Z25/1 25 A courbe Z 1 pôle
92,83 € TTC
77,36 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 86 x 73 x 75 mm |
|---|---|
| Poids | 0,5 kg |
| Code EAN | 4015082786281 |
|---|---|
| Référence | EATON0022500 |
Description
Le disjoncteur Eaton FAZ Z25/1 est un appareil de protection modulaire unipolaire issu de la série FAZ xEffect. Il coupe automatiquement le circuit qu'il surveille en cas de surcharge prolongée ou de court-circuit, et se replace manuellement une fois le défaut écarté. Sa caractéristique Z le destine aux circuits où les surintensités admissibles sont faibles et où des composants semi-conducteurs doivent être protégés contre de petites pointes de courant.
Le courant nominal de 25 A indique l'intensité que le disjoncteur laisse passer en service continu sans déclencher. La courbe Z correspond à un seuil de déclenchement magnétique bas : la coupure intervient plus tôt que sur une courbe B ou C, ce qui convient aux électroniques sensibles mais rend l'appareil inadapté aux circuits présentant de fortes pointes à l'enclenchement, comme certains moteurs.
Avec un seul pôle, ce modèle protège un conducteur de phase. Il mesure 86 x 73 x 75 mm et pèse 0,5 kg : vérifiez la place disponible dans votre tableau avant la commande. Le raccordement et la mise en service relèvent d'un intervenant qualifié.
Pourquoi ce produit
- Disjoncteur modulaire unipolaire (1 pôle) de la série Eaton FAZ xEffect
- Courant nominal de 25 A
- Caractéristique de déclenchement Z, destinée aux circuits à faibles surintensités
- Protège le circuit contre la surcharge et le court-circuit
- Dimensions 86 x 73 x 75 mm, poids 0,5 kg
Questions fréquentes
Que signifie la caractéristique Z ?
Elle décrit le seuil de déclenchement magnétique du disjoncteur. Une courbe Z coupe le circuit dès une faible surintensité, ce qui protège les composants semi-conducteurs et les appareils électroniques sensibles.
Quelle est la différence avec une courbe B ou C ?
Les courbes B et C tolèrent des pointes de courant plus élevées à l'enclenchement, par exemple pour un moteur. La courbe Z déclenche plus tôt et vise les circuits à faibles surintensités.
Que représentent les 25 A indiqués ?
C'est le courant nominal : l'intensité que le disjoncteur supporte en service continu sans couper le circuit. Au-delà, le déclenchement thermique intervient après un délai qui dépend du dépassement.
Combien de pôles comporte ce modèle ?
Un seul. Le FAZ Z25/1 est un disjoncteur unipolaire et protège un conducteur de phase. Pour un circuit triphasé, il faut un appareil comportant le nombre de pôles correspondant.
Quel encombrement prévoir ?
L'appareil mesure 86 x 73 x 75 mm et pèse 0,5 kg. Mesurez l'espace libre dans le tableau et vérifiez la compatibilité du support de fixation avant de commander.
