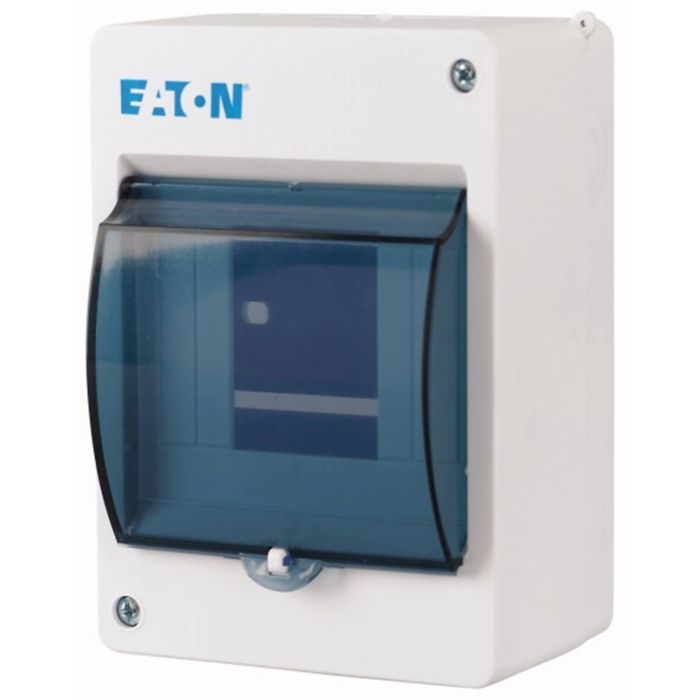

Coffret de distribution 4 modules Eaton MINI-4-T, montage en saillie

Le Eaton MINI-4-T est un petit coffret de distribution destiné à regrouper et à protéger des appareils modulaires, par exemple des disjoncteurs ou des porte-fusibles. Il trouve sa place dans une installation électrique compacte, là où un tableau complet n'est pas nécessaire : local technique, atelier, extension d'un circuit existant ou aménagement d'un véhicule ou d'un bateau.

Le coffret reçoit une rangée de 4 modules. Son boîtier fermé se monte en saillie, directement sur la paroi, sans découpe d'encastrement. Le couvercle et la porte transparents permettent de voir la position des manettes sans ouvrir le coffret. L'ensemble est réalisé en plastique de couleur blanche RAL 9003.

Avant le montage, vérifiez l'emplacement prévu : le coffret mesure 140 mm de hauteur, 95 mm de largeur et 83 mm de profondeur, pour un poids de 0,15 kg. Comptez également le nombre de modules de vos appareils de protection afin de vous assurer qu'ils tiennent dans les 4 emplacements disponibles. Le raccordement doit être effectué par une personne compétente, installation hors tension.
