Référence EATON0020300 EAN 4015082786212

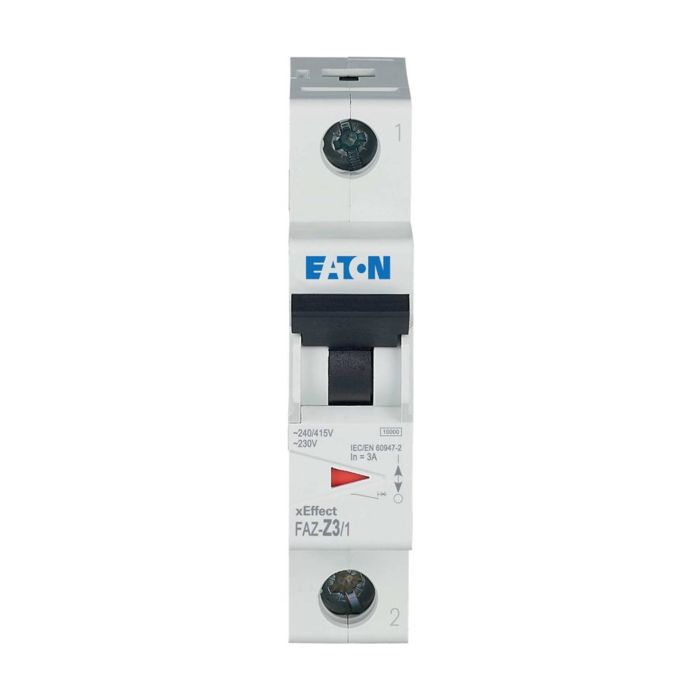

Disjoncteur modulaire Eaton FAZ Z 3 A 1 pôle
85,41 € TTC
71,18 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 86 x 73 x 75 mm |
|---|---|
| Poids | 0,5 kg |
| Code EAN | 4015082786212 |
|---|---|
| Référence | EATON0020300 |
Description
Le disjoncteur Eaton FAZ Z 3A/1 est un appareil modulaire unipolaire issu de la série FAZ xEffect. Il protège un circuit électrique contre les surcharges et les courts-circuits en coupant l'alimentation lorsque le courant dépasse la valeur admise. Son courant nominal de 3 A le destine aux circuits de faible intensité : circuits de commande, de mesure ou alimentation d'appareils électroniques sensibles.
La lettre Z désigne la courbe de déclenchement. Elle correspond à un déclenchement magnétique très précoce, sur de faibles multiples du courant nominal, afin de protéger des composants à semi-conducteurs qui supportent mal les pointes de courant. Les courbes B et C, plus tolérantes aux appels de courant à l'enclenchement, se destinent plutôt aux circuits d'éclairage et aux moteurs.
L'appareil mesure 86 x 73 x 75 mm et pèse 0,5 kg. Vérifiez la place disponible dans le tableau électrique avant le montage, ainsi que la section des conducteurs à raccorder. Le raccordement se fait hors tension et relève d'une personne qualifiée si vous n'intervenez pas habituellement sur une installation électrique.
Pourquoi ce produit
- Disjoncteur modulaire unipolaire (1 pôle) à courant nominal de 3 A
- Courbe de déclenchement Z, destinée aux circuits à semi-conducteurs
- Protection contre les surcharges et les courts-circuits
- Série Eaton FAZ xEffect, référence FAZ Z 3A/1
- Dimensions 86 x 73 x 75 mm, poids 0,5 kg
Questions fréquentes
Que signifie la courbe Z de ce disjoncteur ?
La courbe Z correspond à un déclenchement magnétique très précoce, sur de faibles multiples du courant nominal. Elle est prévue pour les circuits comportant des composants à semi-conducteurs, qui tolèrent mal les surintensités, même brèves.
Combien de pôles protège cet appareil ?
Il s'agit d'un modèle unipolaire : il protège un seul conducteur de phase. Pour un circuit triphasé ou pour couper également le neutre, il faut un disjoncteur multipolaire adapté.
Puis-je l'utiliser pour un circuit d'éclairage ou un moteur ?
Ce n'est pas l'usage prévu. Un moteur ou certains éclairages provoquent un appel de courant à l'enclenchement qui ferait déclencher une courbe Z. Une courbe B ou C convient mieux à ces circuits.
Quelles sont ses dimensions et son poids ?
Le disjoncteur mesure 86 x 73 x 75 mm et pèse 0,5 kg. Mesurez la largeur restante dans le tableau électrique avant de commander.
Quelle différence avec un fusible ?
Un fusible fond et doit être remplacé après un défaut. Ce disjoncteur se réarme manuellement une fois la cause de la surintensité ou du court-circuit supprimée.
