Maison des Batteries Référence ZEKHD0000805 EAN 6013738285230

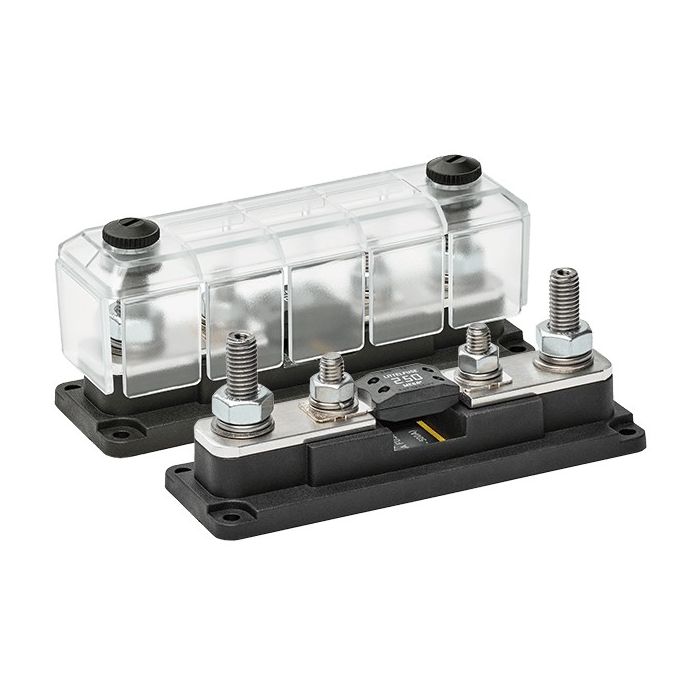

Porte-fusible modulaire MEGA M8 35-500 A raccordement câble M10

Name: Porte-fusible modulaire MEGA M8 35-500 A raccordement câble M10
Brand: Maison des Batteries
SKU: ZEKHD0000805
Price: 49.17 EUR
Availability: InStock

49,17 € TTC

40,98 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Quelle section de câble pour ma batterie ?

Caractéristiques techniques

Dimensions et poids
Dimensions L x l x H (mm)	64 x 50 x 150 mm
Longueur (mm)	150 mm
Largeur (mm)	50 mm
Hauteur (mm)	64 mm
Poids	0,1 kg

Références
Marque	Maison des Batteries
Modèle	Zekeringhouder
Code EAN	6013738285230
Référence	ZEKHD0000805

Téléchargements

Description

Ce porte-fusible modulaire reçoit les fusibles de type MEGA d'un calibre de 35 A à 500 A. Il protège les circuits à courant continu d'une installation électrique : liaison entre la batterie et un tableau de distribution, alimentation d'un convertisseur, d'un treuil ou d'un circuit de puissance. Son format compact permet de l'installer au plus près de la source d'énergie, là où la protection doit se trouver.

Le fusible se fixe sur un goujon M8, tandis que les câbles se raccordent sur des bornes M10. Les goujons, écrous et rondelles sont en acier inoxydable pour résister à la corrosion, et les douilles en cuivre étamé de haute pureté limitent l'échauffement en assurant une bonne conductivité. La base est réalisée dans un matériau renforcé de fibres, résistant aux températures élevées et aux agressions chimiques. L'ensemble mesure 150 mm de longueur, 50 mm de largeur et 64 mm de hauteur, pour 0,1 kg.

L'empreinte du socle est conçue pour juxtaposer plusieurs porte-fusibles de manière ordonnée et gagner de la place dans un coffret. La conception des bornes accepte deux cosses montées en miroir sur le même point. Le capot transparent laisse voir le fusible et comporte des ouvertures sécables qui autorisent l'entrée des câbles dans la direction souhaitée.

Pourquoi ce produit

Porte-fusible modulaire pour fusibles de type MEGA de 35 A à 500 A
Goujon de fusible M8 et raccordement de câble M10
Goujons, écrous et rondelles en acier inoxydable, douilles en cuivre étamé haute pureté
Base en matériau renforcé de fibres, capot transparent avec ouvertures sécables
Empreinte optimisée pour aligner plusieurs porte-fusibles côte à côte
Dimensions 150 x 50 x 64 mm, poids 0,1 kg

Questions fréquentes

Quels fusibles puis-je monter dans ce porte-fusible ?

Il est prévu pour les fusibles de type MEGA, dans les calibres de 35 A à 500 A. Le fusible se fixe sur le goujon M8 du support.

Comment se raccordent les câbles ?

Les câbles se fixent sur des bornes M10, à l'aide de cosses adaptées à la section employée. La conception des bornes permet de monter deux cosses en miroir sur le même point de raccordement.

Peut-on associer plusieurs porte-fusibles ?

Oui. L'empreinte du socle est optimisée pour aligner plusieurs porte-fusibles côte à côte et former un ensemble compact dans un coffret ou sur une platine.

Le fusible reste-t-il visible une fois le capot en place ?

Oui, le capot est transparent et permet un contrôle visuel. Il comporte des ouvertures sécables qui laissent passer les câbles dans la direction voulue.

Quel espace faut-il prévoir ?

Le porte-fusible mesure 150 mm de longueur, 50 mm de largeur et 64 mm de hauteur, pour un poids de 0,1 kg. Prévoyez en plus le rayon de courbure des câbles raccordés.
