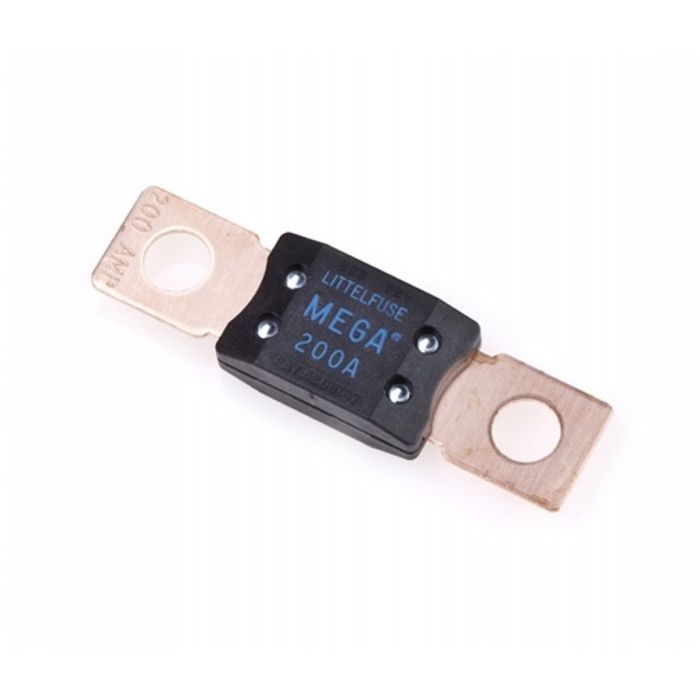

Fusible MEGA 200 A 12-24 V Littelfuse, raccordement M8

Le fusible MEGA de Littelfuse protège les circuits à forte intensité d'une installation électrique embarquée : liaison entre la batterie et l'alternateur, câbles d'alimentation de forte section, consommateurs lourds. Il se place au plus près de la source de courant, de manière à protéger le câble sur toute sa longueur. La version de 200 A s'adresse aux circuits dont le courant de crête calculé reste sous cette valeur.

Le calibre se détermine en calculant le courant de crête du circuit, puis en retenant la valeur de fusible disponible immédiatement supérieure. Ce modèle présente une caractéristique temporisée : il supporte de brefs appels de courant sans fondre, tout en coupant le circuit en cas de court-circuit ou de surcharge durable. Il est prévu pour une tension de système comprise entre 12 et 24 V. Ne l'employez pas sur une installation 48 V : la certification du fusible repose sur la plage de tension indiquée.

Le corps mesure 19 x 10 x 69 mm et pèse 0,03 kg. Il se fixe par vis M8 sur un porte-fusible au format MEGA, seul support compatible avec ce modèle. Après une coupure, la rupture du ruban fusible n'est pas toujours visible : en cas de doute, contrôlez la continuité au multimètre avant de remplacer la pièce.
