Littelfuse Référence ZEKLFM000040 EAN 6013749896821

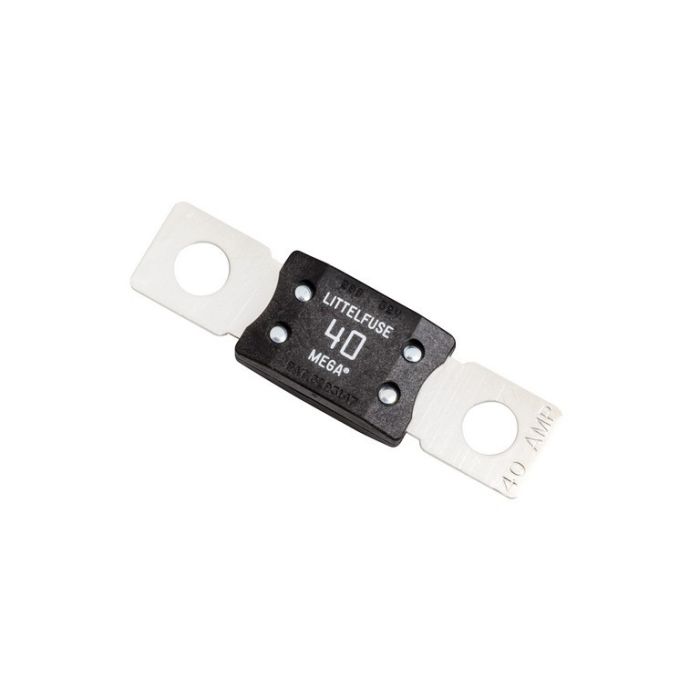

Fusible MEGA Littelfuse 40 A 12-24 V connexion M8

12-24 V

13,74 € TTC

11,45 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Quelle section de câble pour ma batterie ?

Caractéristiques techniques

Électrique
Tension (V)	12-24 V

Dimensions et poids
Dimensions L x l x H (mm)	19 x 10 x 66 mm
Longueur (mm)	66 mm
Largeur (mm)	10 mm
Hauteur (mm)	19 mm
Poids	0,03 kg

Références
Marque	Littelfuse
Modèle	Mega Zekering
Code EAN	6013749896821
Référence	ZEKLFM000040

Téléchargements

Fiche technique (PDF) s’ouvre dans un nouvel onglet

Description

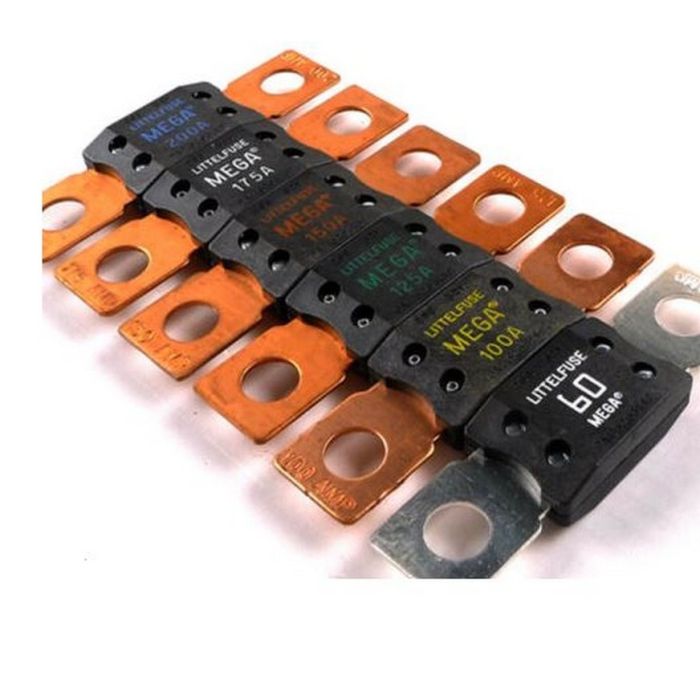

Le fusible MEGA de Littelfuse protège les circuits de forte intensité d'une installation 12 V ou 24 V : liaison entre la batterie et le tableau de distribution, alimentation d'un convertisseur, câble d'alternateur ou départ vers un circuit de puissance. Ce modèle est calibré à 40 A et se monte sur un porte-fusible au format MEGA. La gamme MEGA, conçue et brevetée par Littelfuse, couvre la protection des circuits jusqu'à 250 A.

Le fusible se raccorde par deux pattes percées pour une vis M8, ce qui permet de reprendre directement des câbles de forte section sans connecteur intermédiaire. Les contacts argentés limitent la résistance de passage au point de serrage. La technologie à pastille de diffusion donne une caractéristique temporisée : le fusible tolère les pointes de courant brèves au démarrage d'un consommateur et ne fond que lorsque la surcharge se prolonge ou en cas de court-circuit.

Choisissez le calibre en calculant le courant de pointe du circuit, puis en retenant la valeur de fusible immédiatement supérieure. Respectez la plage de tension indiquée : un fusible 12-24 V ne doit pas être utilisé sur une installation 48 V, et inversement, car la certification repose sur ces valeurs. Le fusible mesure 19 x 10 x 66 mm et pèse 0,03 kg.

Pourquoi ce produit

Fusible MEGA Littelfuse d'un calibre de 40 A
Prévu pour une tension de système de 12-24 V
Raccordement par cosses à trous M8, contacts argentés
Caractéristique temporisée, technologie à pastille de diffusion
Dimensions 19 x 10 x 66 mm, poids 0,03 kg
S'utilise avec un porte-fusible au format MEGA

Questions fréquentes

Comment se raccorde ce fusible ?

Par deux pattes percées pour une vis M8, serrées dans un porte-fusible au format MEGA. Les cosses des câbles se fixent directement sur ces points, ce qui convient aux câbles de forte section.

Puis-je l'utiliser sur une installation 48 V ?

Non. Ce fusible est prévu pour une tension de système de 12 à 24 V et sa certification repose sur cette plage. Un circuit 48 V demande un fusible prévu pour cette tension.

Comment choisir le calibre ?

Calculez le courant de pointe du circuit à protéger, puis retenez la valeur de fusible disponible immédiatement supérieure. Ce modèle correspond à un calibre de 40 A.

Que signifie la caractéristique temporisée ?

Le fusible accepte une pointe de courant brève, par exemple au démarrage d'un consommateur, sans fondre. Il coupe le circuit lorsque la surintensité se maintient ou en cas de court-circuit.

Comment savoir si le fusible a fondu ?

La rupture du fil n'est pas toujours visible à l'œil. Déposez le fusible et contrôlez la continuité avec un multimètre pour déterminer s'il est encore opérationnel.
