Littelfuse Référence ZEKLFM000125 EAN 6091633530594

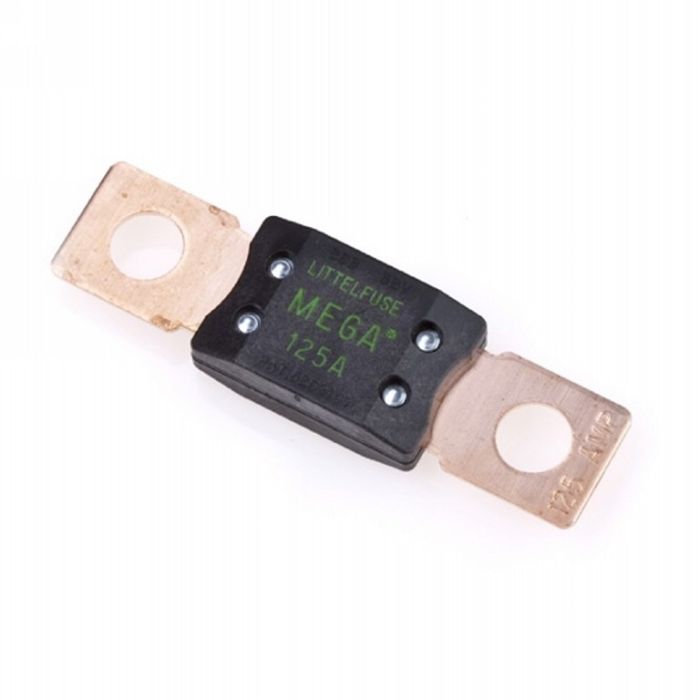

Fusible MEGA Littelfuse 125 A 12-24 V connexion M8

12-24 V

13,74 € TTC

11,45 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Quelle section de câble pour ma batterie ?

Caractéristiques techniques

Électrique
Tension (V)	12-24 V

Dimensions et poids
Dimensions L x l x H (mm)	19 x 10 x 69 mm
Longueur (mm)	69 mm
Largeur (mm)	10 mm
Hauteur (mm)	19 mm
Poids	0,03 kg

Références
Marque	Littelfuse
Modèle	Mega Zekering
Code EAN	6091633530594
Référence	ZEKLFM000125

Téléchargements

Fiche technique (PDF) s’ouvre dans un nouvel onglet

Description

Le fusible MEGA Littelfuse de 125 A protège les circuits à courant élevé d'une installation de bord : liaison entre la batterie et le tableau de distribution, câble d'alternateur, alimentation d'un convertisseur. Il se monte dans un porte-fusible MEGA et se fixe par vis M8. Le format MEGA est une désignation de modèle : seuls les porte-fusibles MEGA conviennent.

Le calibre se détermine en calculant le courant de pointe du circuit, puis en retenant la valeur de fusible immédiatement supérieure. Les 125 A valent ici pour une tension de système comprise entre 12 et 24 V. Un fusible 12-24 V ne doit pas être employé sur une installation 48 V, et inversement : la certification repose sur cette plage de tension. La caractéristique temporisée laisse passer les brèves pointes de courant sans que l'élément fonde.

En cas de court-circuit ou de surcharge, l'élément fusible fond et interrompt le circuit. La rupture n'est pas toujours visible à l'œil nu : en cas de doute, mesurez la continuité du fusible au multimètre. Prévoyez l'espace nécessaire autour des cosses, le fusible mesurant 19 x 10 x 69 mm pour 0,03 kg.

Pourquoi ce produit

Fusible MEGA de 125 A pour une tension de système de 12 à 24 V
Raccordement par vis M8, à monter dans un porte-fusible MEGA
Caractéristique temporisée, technologie à pastille de diffusion
Protège les câbles de batterie, l'alternateur et les câbles de forte section
Dimensions 19 x 10 x 69 mm, poids 0,03 kg
Modèle conçu et breveté par Littelfuse

Questions fréquentes

Quel porte-fusible faut-il pour ce fusible ?

Un porte-fusible du modèle MEGA. Les fusibles MEGA se fixent par vis M8 et ne s'adaptent pas aux supports prévus pour d'autres formats.

Puis-je l'installer sur une installation 48 V ?

Non. Ce fusible est prévu pour une tension de système de 12 à 24 V. La plage de tension indiquée correspond à la certification du fusible et doit être respectée ; un modèle 48 V ne convient pas davantage à une installation 24 V.

Comment choisir la valeur de 125 A ?

Calculez le courant de pointe du circuit à protéger, puis retenez la valeur de fusible disponible immédiatement supérieure. Le calibre doit aussi rester compatible avec la section des câbles utilisés.

Comment savoir si le fusible a fondu ?

La coupure n'est pas toujours visible. Déposez le fusible et mesurez sa continuité avec un multimètre : une résistance infinie indique un élément fondu.

Quelles sont les dimensions du fusible ?

Il mesure 19 x 10 x 69 mm et pèse 0,03 kg. Vérifiez l'espace libre autour du porte-fusible et le passage des cosses avant le montage.
