Littelfuse Référence ZEKLFM000080 EAN 6091656136186

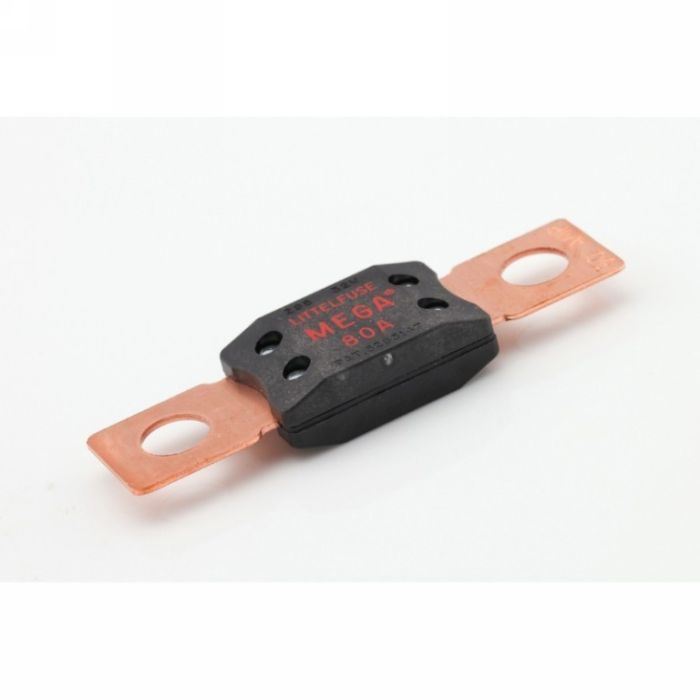

Fusible MEGA Littelfuse 80 A 12-24 V connexion M8

12-24 V

13,74 € TTC

11,45 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Quelle section de câble pour ma batterie ?

Caractéristiques techniques

Électrique
Tension (V)	12-24 V

Dimensions et poids
Dimensions L x l x H (mm)	19 x 10 x 69 mm
Longueur (mm)	69 mm
Largeur (mm)	10 mm
Hauteur (mm)	19 mm
Poids	0,03 kg

Références
Marque	Littelfuse
Modèle	Mega Zekering
Code EAN	6091656136186
Référence	ZEKLFM000080

Téléchargements

Fiche technique (PDF) s’ouvre dans un nouvel onglet

Description

Le fusible MEGA Littelfuse de 80 A protège les circuits qui véhiculent des courants élevés : liaison entre la batterie et le tableau de distribution, sortie d'alternateur, câbles de forte section d'un camping-car, d'un fourgon aménagé ou d'un bateau. Il constitue le maillon de sécurité qui interrompt le circuit avant que le câblage ne soit endommagé.

Ce modèle est calibré à 80 A et prévu pour une tension de système comprise entre 12 et 24 V. La valeur de tension indiquée sur le fusible doit être respectée : un fusible 12-24 V ne s'emploie pas sur une installation 48 V, et inversement. La certification du composant repose sur ces valeurs. Sa caractéristique temporisée lui permet d'encaisser les pointes de courant brèves au démarrage d'un consommateur sans fondre. Le corps mesure 19 x 10 x 69 mm pour 0,03 kg.

Le raccordement se fait par deux vis M8 sur un porte-fusible du modèle MEGA. Pour choisir le calibre, calculez le courant de crête de votre installation puis retenez la valeur de fusible immédiatement supérieure. Après une coupure, la rupture du ruban n'est pas toujours visible : un contrôle de continuité au multimètre permet de confirmer l'état du fusible.

Pourquoi ce produit

Fusible MEGA Littelfuse de 80 A
Prévu pour une tension de système de 12 à 24 V
Connexion à vis M8
Caractéristique temporisée, technologie à pastille de diffusion
Dimensions 19 x 10 x 69 mm, poids 0,03 kg
S'utilise avec un porte-fusible du modèle MEGA

Questions fréquentes

Ce fusible convient-il à une installation 48 V ?

Non. Il est prévu pour une tension de système de 12 à 24 V. La plage indiquée sur le fusible correspond aux valeurs sur lesquelles repose sa certification et doit être respectée, dans un sens comme dans l'autre.

Quel porte-fusible utiliser ?

MEGA est une désignation de modèle : ce fusible se monte dans un porte-fusible MEGA. Le raccordement s'effectue par deux vis M8.

Comment choisir entre 80 A et un autre calibre ?

Calculez le courant de crête que votre installation peut atteindre, puis sélectionnez la première valeur de fusible disponible au-dessus de ce résultat.

Comment savoir si le fusible a fondu ?

Une surcharge ou un court-circuit fait fondre le ruban interne et coupe le circuit. La rupture n'est pas toujours visible à l'œil : mesurez la continuité entre les deux cosses pour le vérifier.

Que signifie la caractéristique temporisée ?

Le fusible tolère brièvement un courant supérieur à son calibre, par exemple à l'enclenchement d'un consommateur, sans se couper immédiatement. Il réagit en revanche à une surintensité qui se prolonge.
