Victron Energy Référence CIP050060000 EAN 8719076051350

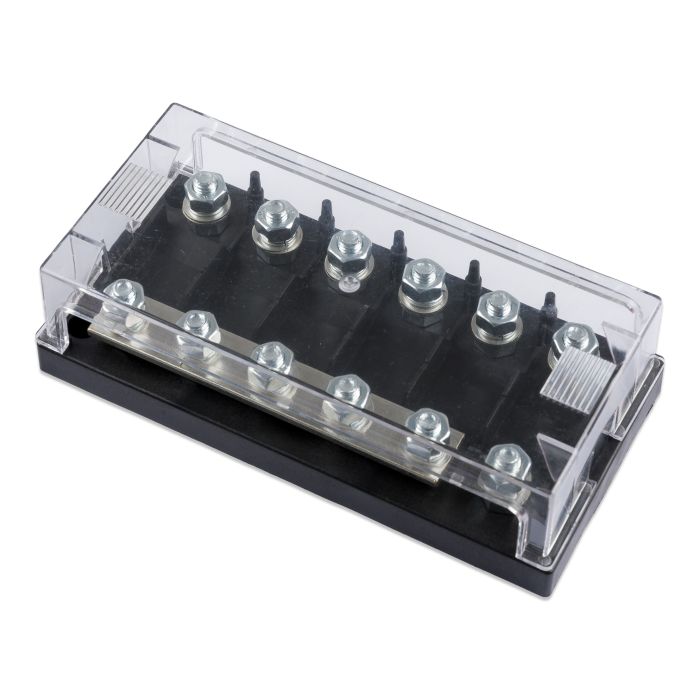

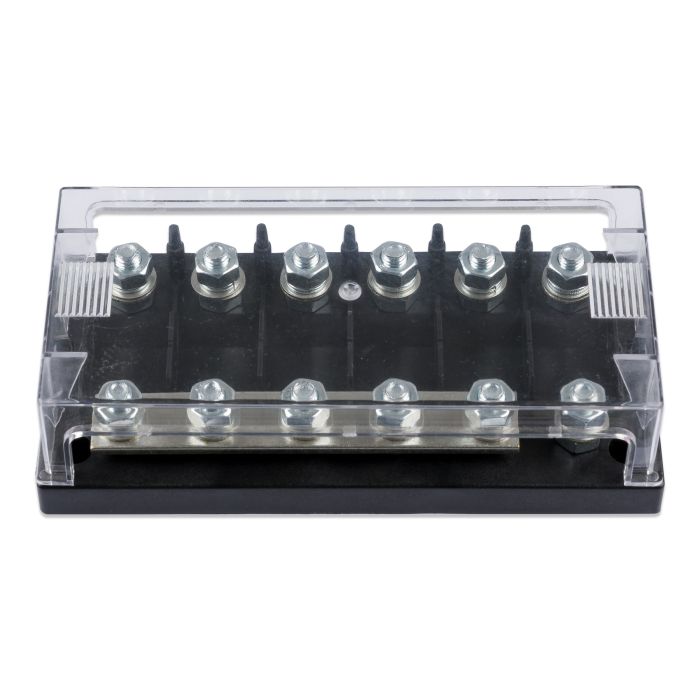

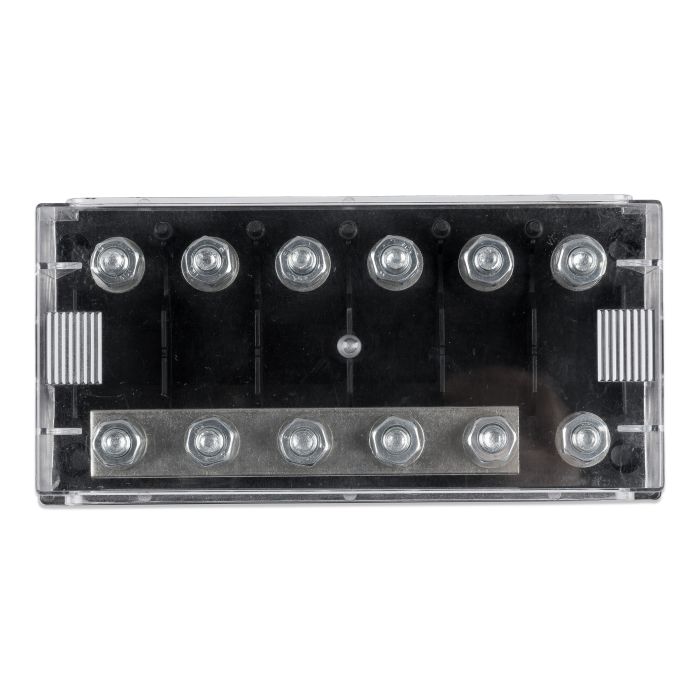

Porte-fusible MEGA Victron Energy 6 fusibles 40 à 250 A M8

Name: Porte-fusible MEGA Victron Energy 6 fusibles 40 à 250 A M8
Brand: Victron Energy
SKU: CIP050060000
Price: 30.00 EUR
Availability: InStock

30,00 € TTC

25,00 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Quelle section de câble pour ma batterie ?

Caractéristiques techniques

Dimensions et poids
Dimensions L x l x H (mm)	220 x 320 x 50 mm
Longueur (mm)	181 mm
Largeur (mm)	88 mm
Hauteur (mm)	51 mm
Poids	0,53 kg

Références
Marque	Victron Energy
Modèle	Zekeringhouder
Code EAN	8719076051350
Référence	CIP050060000

Téléchargements

Description

Ce porte-fusible Victron Energy regroupe jusqu'à six fusibles MEGA sur un même support. Il sert à protéger plusieurs départs de câbles dans une installation en courant continu : liaisons entre un parc de batteries et un convertisseur, un chargeur ou un tableau de distribution. Un fusible protège le câble, pas l'appareil : il se place donc au plus près de la source d'énergie.

Le support accepte des fusibles MEGA de 40 A à 250 A, à choisir selon la section du câble et le courant réellement consommé par le circuit. Le courant maximal admissible est de 250 A et les raccordements se font sur des boulons M8, avec des cosses prévues pour des câbles allant jusqu'à 70 mm². Pour des intensités supérieures à 250 A, ce modèle ne convient pas et un porte-fusible de plus forte capacité est nécessaire.

Avant le montage, vérifiez l'espace disponible : l'ensemble mesure 181 x 88 x 51 mm et pèse 0,53 kg. Serrez les cosses correctement sur les boulons M8 et contrôlez que les sections de câble utilisées correspondent bien à la valeur des fusibles installés.

Pourquoi ce produit

Porte-fusible destiné à recevoir 6 fusibles MEGA
Compatible avec les fusibles MEGA de 40 A à 250 A
Raccordements par boulons M8
Convient aux câbles jusqu'à 70 mm², courant maximal de 250 A
Dimensions 181 x 88 x 51 mm, poids 0,53 kg

Questions fréquentes

Combien de fusibles ce support peut-il recevoir ?

Six fusibles MEGA au maximum, montés sur un même porte-fusible. Chaque emplacement protège un départ de câble distinct dans l'installation en courant continu.

Quelles valeurs de fusibles puis-je monter ?

Des fusibles MEGA de 40 A à 250 A. Choisissez une valeur supérieure au courant normal du circuit mais inférieure à la charge admissible du câble, afin que le câble reste protégé en cas de court-circuit.

Quelle section de câble ce porte-fusible accepte-t-il ?

Des câbles jusqu'à 70 mm², raccordés sur des boulons M8 au moyen de cosses adaptées. Le courant maximal admissible est de 250 A.

Convient-il pour un courant supérieur à 250 A ?

Non. La limite de ce porte-fusible est de 250 A. Pour des intensités plus élevées, il faut un porte-fusible prévu pour une plage de courant supérieure.

Où placer ce porte-fusible dans l'installation ?

Le plus près possible de la batterie, sur le câble positif. Ainsi, la quasi-totalité du câble est protégée et un court-circuit est interrompu rapidement.
