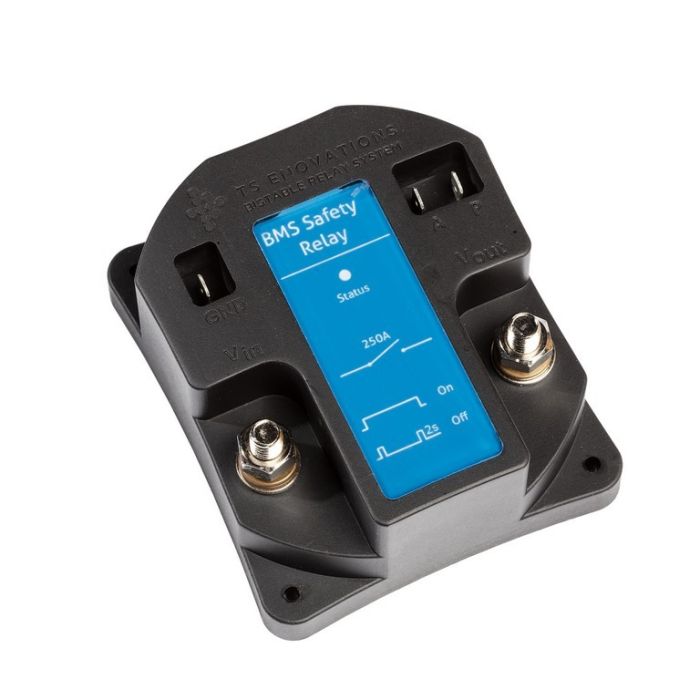

Relais de sécurité BMS bistable TS Enovations 12 V 250 A

Le relais de sécurité BMS bistable de TS Enovations est un organe de coupure destiné aux installations 12 V pilotées par un système de gestion de batterie. Il s'intercale entre la batterie et le circuit à protéger et permet au BMS d'ouvrir ou de rétablir la liaison, par exemple sur une batterie lithium (LiFePO4). Il peut également faire office de coupe-batterie commandé à distance dans un camping-car, un fourgon aménagé ou un bateau.

Chaque relais bistable associe un relais de forte puissance et une électronique complémentaire. L'ancre possède deux positions stables : les contacts restent dans la position où ils ont été commutés en dernier, même lorsque le relais n'est plus alimenté. Une impulsion de tension interne suffit à faire basculer l'ensemble, si bien que l'ouverture ou la fermeture du circuit ne demande pratiquement pas d'énergie électrique. La tension de commande est de 12 ou 24 VDC ; une tension doit toujours être présente sur l'entrée pour que la commutation se produise. Le relais commute un circuit 12 V jusqu'à 250 A.

Avant le montage, vérifiez l'espace disponible : le boîtier mesure 110 x 95 x 44 mm et pèse 0,67 kg. Installez-le dans un endroit sec et accessible, à proximité de la batterie, et choisissez la section des câbles de batterie en fonction du courant réellement appelé par l'installation.
