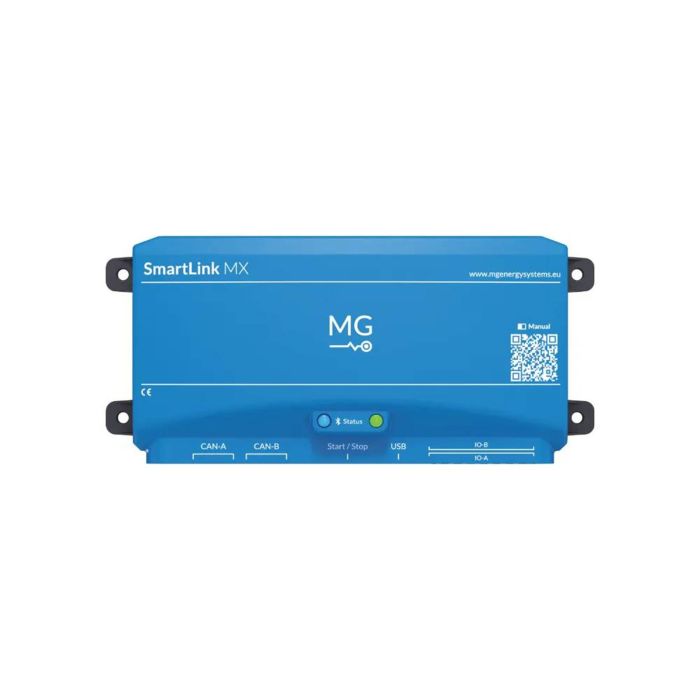

Interface CAN-bus MG Energy Systems SmartLink MX

Le MG SmartLink MX est une interface de communication destinée aux systèmes de batteries lithium équipés de deux MG Masters ou plus. Il rassemble les données des différents BMS et les présente aux appareils externes — systèmes GX de Victron Energy, SCADA, automates ou chargeurs — comme une seule banque de batteries virtuelle. Il s'adresse aux installateurs et aux intégrateurs qui construisent des systèmes maritimes, mobiles, off-grid ou industriels.

Le module prend en charge jusqu'à 15 MG Masters, en mode combiné ou autonome, en basse comme en haute tension. Il dispose de 3 sorties relais programmables de 0,8 A sous 60 VDC et d'une sortie numérique signalant l'état de charge ou de décharge. Son alimentation accepte une tension de 8 à 60 VDC pour 1 A maximum, avec une consommation d'environ 1 W. Le boîtier mesure 91 x 198 x 57 mm.

Le montage se fait sur rail DIN. Le bus CAN demande des terminateurs RJ45 et l'alimentation se prend sur les sorties Aux des MG Masters, non directement sur la batterie. La configuration, la surveillance et les mises à jour de firmware passent par Bluetooth avec l'application MG Connect ou par le MG Diagnostic Tool, sans ordinateur portable. Un Cerbo GX reconnaît le SmartLink MX comme BMS compatible et affiche tension, courant, état de charge, température, état de charge/décharge et messages d'erreur.
