MG Energy Systems Référence MG3000421 EAN 6091630036006

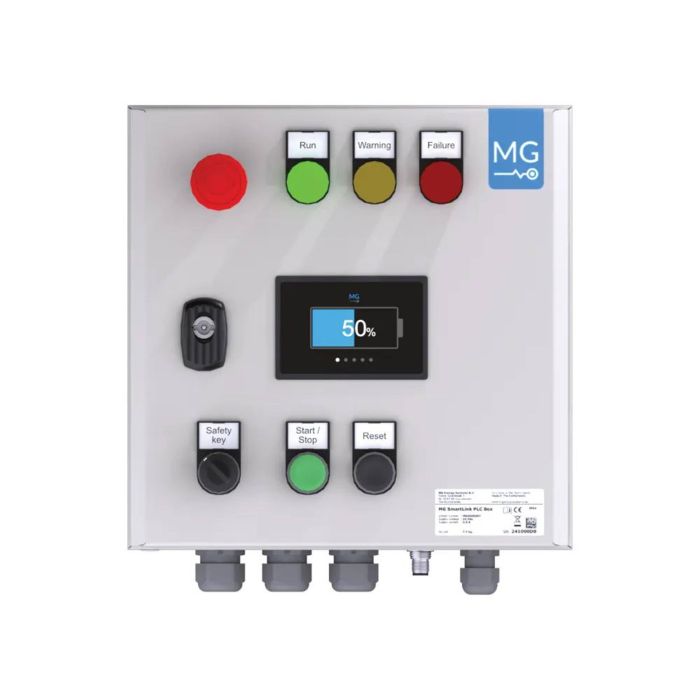

Interface de communication MG Energy Systems SmartLink PLC Box Multi BMS
5 300,00 € TTC
4 416,67 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Batterie lithium LiFePO4 : avantages, limites et choix
Caractéristiques techniques
| Dimensions L x l x H (mm) | 330 x 300 x 206 mm |
|---|
| Marque | MG Energy Systems |
|---|---|
| Code EAN | 6091630036006 |
| Référence | MG3000421 |
Description
La MG SmartLink PLC Box Multi BMS est une interface de communication et de commande destinée aux installations lithium qui comportent plusieurs MG Masters. Elle regroupe jusqu'à 6 modules MG Master, en haute ou en basse tension, en une seule batterie virtuelle dont les données sont mises à disposition d'un automate, d'un système SCADA ou d'une gestion technique de bâtiment.
Les informations circulent en Modbus TCP par la prise Ethernet et en CAN-bus par le connecteur RJ45 (VE.Can ou NMEA2000) : tension, courant, état de charge, température, état de charge ou de décharge et messages d'alerte. Trois sorties relais programmables (0,8 A sous 60 VDC) et une sortie numérique permettent de piloter un chargeur, un contacteur, un avertisseur ou un voyant d'état. Six relais d'arrêt d'urgence internes couvrent les MG Masters du groupe.
Le boîtier se monte sur rail DIN et mesure 330 x 300 x 206 mm. Contrairement à la version Single BMS, il demande une alimentation externe de 8 à 60 VDC. La configuration des relais et des protocoles se fait par Bluetooth avec l'application MG Connect ou par USB avec le MG Diagnostic Tool, voies qui servent également aux mises à jour du micrologiciel.
Pourquoi ce produit
- Interface de communication et de commande pour systèmes lithium équipés de MG Masters (HV ou LV)
- Regroupe jusqu'à 6 MG Masters en une seule batterie virtuelle
- Sorties Modbus TCP (Ethernet) et CAN-bus (VE.Can / NMEA2000)
- 3 sorties relais programmables (0,8 A sous 60 VDC) et 1 sortie numérique d'état
- 6 relais d'arrêt d'urgence internes, alimentation externe de 8 à 60 VDC
- Montage sur rail DIN, dimensions 330 x 300 x 206 mm
Questions fréquentes
Combien de MG Masters puis-je raccorder ?
Jusqu'à 6 MG Masters, en version haute tension ou basse tension. La PLC Box les réunit en une seule batterie virtuelle dont les données sont transmises aux systèmes externes.
Quels protocoles de communication sont pris en charge ?
Modbus TCP par le port Ethernet, pour un automate, un système SCADA ou un afficheur HMI, et CAN-bus par le connecteur RJ45, en VE.Can ou NMEA2000, pour les chargeurs et réseaux d'énergie.
Quelle est la différence avec la SmartLink MX ?
La PLC Box ajoute le Modbus TCP et des sorties relais pour piloter une installation depuis un automate. La SmartLink MX vise l'intégration visuelle dans l'écosystème Victron GX. Avec la PLC Box, le lien vers un GX reste fonctionnel, par CAN-bus.
À quoi servent les sorties relais ?
Les trois relais programmables (0,8 A sous 60 VDC) et la sortie numérique d'état commandent par exemple un chargeur, un contacteur, un arrêt d'urgence, une alarme ou un voyant. Ils se paramètrent dans l'application MG Connect ou par registre Modbus.
Comment alimenter et installer le boîtier ?
Le boîtier se fixe sur un rail DIN et réclame une alimentation externe de 8 à 60 VDC. Prévoyez l'emplacement correspondant aux dimensions de 330 x 300 x 206 mm et des terminaisons CAN-bus aux deux extrémités du bus.
