Victron Energy Référence CIP100400070 EAN 8719076033004

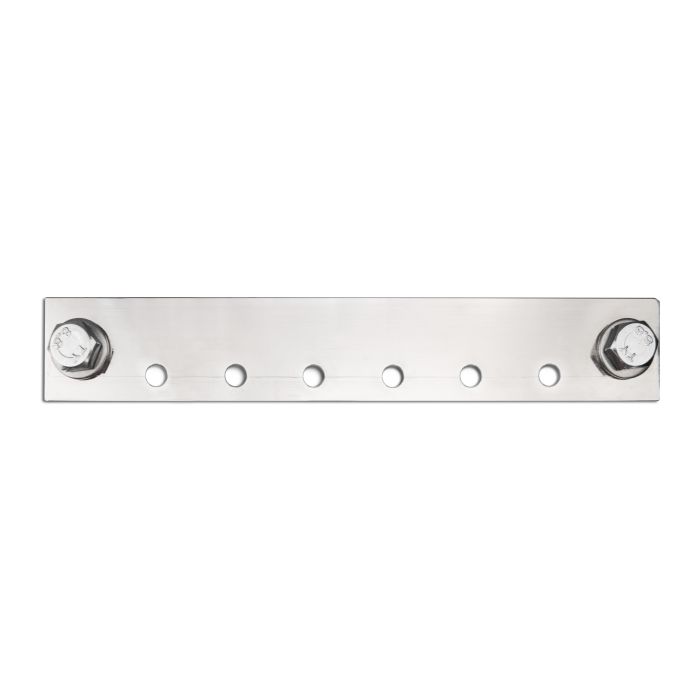

Barre de distribution Victron Energy 2000 A pour 6 porte-fusibles CIP100200100

48,00 € TTC

40,00 € HT

Disponibilité : En stock

Caractéristiques techniques

Dimensions et poids
Dimensions L x l x H (mm) 5 x 40 x 240 mm
Longueur (mm) 240 mm
Largeur (mm) 40 mm
Hauteur (mm) 5 mm
Poids 0,05 kg
Références
Marque Victron Energy
Modèle Busbar
Code EAN 8719076033004
Référence CIP100400070

Description

Cette barre de distribution Victron Energy sert de point de raccordement central dans une installation en courant continu. Elle reçoit six porte-fusibles Victron CIP100200100 placés les uns à côté des autres, ce qui permet de créer six départs protégés individuellement à partir d'un seul rail, sans multiplier les connexions sur les bornes de la batterie.

Le rail est en cuivre de 40 x 5 mm et admet jusqu'à 2000 A. L'alimentation arrive par deux raccordements M10, qui acceptent des câbles de batterie de forte section. L'ensemble mesure 240 x 40 x 5 mm et pèse 0,05 kg, ce qui le rend facile à intégrer dans un tableau de distribution ou sur une platine de montage.

Victron Energy destine cette barre aux installations de forte puissance, notamment au couplage en parallèle de plusieurs convertisseurs-chargeurs MultiPlus ou Quattro, où les courants cumulés deviennent importants. Avant le montage, vérifiez la place disponible pour le rail et les six porte-fusibles alignés, ainsi que l'accès aux écrous M10 pour le serrage des cosses.

Pourquoi ce produit

  • Barre de distribution en cuivre de 40 x 5 mm
  • Intensité admissible jusqu'à 2000 A
  • Deux raccordements d'entrée M10
  • Reçoit six porte-fusibles Victron CIP100200100 montés côte à côte
  • Dimensions 240 x 40 x 5 mm, poids 0,05 kg
  • Prévue pour le couplage en parallèle de convertisseurs-chargeurs MultiPlus ou Quattro

Questions fréquentes

Combien de porte-fusibles puis-je monter sur cette barre ?

Six porte-fusibles Victron CIP100200100, alignés les uns à côté des autres sur le rail. Chaque porte-fusible protège alors un départ distinct de l'installation.

Quelle intensité la barre peut-elle supporter ?

Le rail en cuivre de 40 x 5 mm admet jusqu'à 2000 A au maximum. Cette valeur concerne la barre elle-même : la protection de chaque circuit dépend du fusible choisi dans le porte-fusible correspondant.

Comment se fait le raccordement de l'arrivée ?

Par deux raccordements d'entrée M10, prévus pour des cosses de câbles de forte section. Les départs se font ensuite par les six porte-fusibles montés sur la barre.

Pourquoi placer les fusibles près de la batterie ?

Un fusible protège le câble, pas l'appareil. En cas de court-circuit, une batterie peut délivrer un courant très élevé. Plus la protection est proche de la borne positive, plus la longueur de câble protégée est grande.

Quelles dimensions dois-je prévoir ?

La barre mesure 240 mm de longueur, 40 mm de largeur et 5 mm d'épaisseur, pour 0,05 kg. Prévoyez en plus la place et l'accès nécessaires aux six porte-fusibles alignés.
