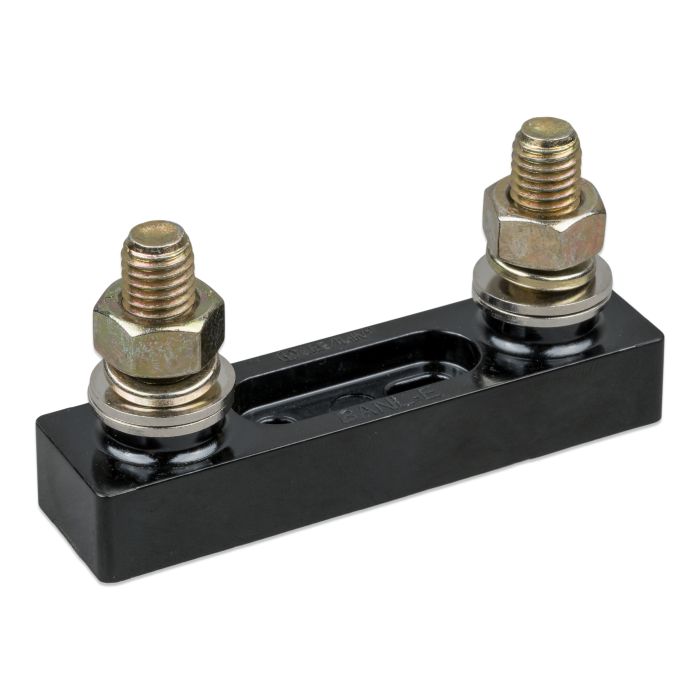

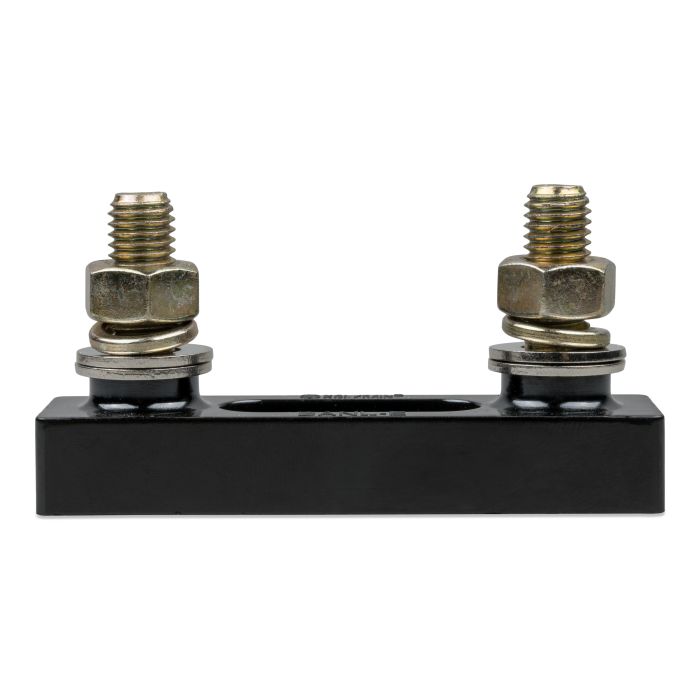

Porte-fusible ANL Victron Energy raccordement M10

Ce porte-fusible Victron Energy reçoit un fusible ANL et s'intègre dans le circuit continu d'une installation 12 V ou 24 V : camping-car, fourgon aménagé, bateau ou installation solaire autonome. Il s'insère sur le câble positif entre la batterie et le consommateur, de façon à couper le circuit en cas de court-circuit ou de surintensité. Un fusible protège avant tout le câble de batterie, pas l'appareil raccordé.

Le raccordement s'effectue par deux bornes filetées M10, dimension courante pour les cosses de câbles de forte section utilisées sur les convertisseurs, chargeurs et parcs de batteries. Le porte-fusible mesure 87 x 25 x 43 mm et pèse 0,1 kg, ce qui permet de le loger dans un coffre à batterie ou sur une platine de distribution. Attention au format du fusible : ce support accepte uniquement les fusibles ANL et ne convient pas aux fusibles MEGA, dont les cotes de perçage diffèrent.

Montez le porte-fusible le plus près possible de la borne positive, afin que la plus grande longueur de câble reste protégée. Choisissez la valeur du fusible en fonction du courant maximal du circuit, tout en restant sous la capacité du câble installé. Serrez les cosses sur les bornes M10 et vérifiez le serrage après les premières heures d'utilisation.
