Victron Energy Référence QUA123020010 EAN 8719076024101

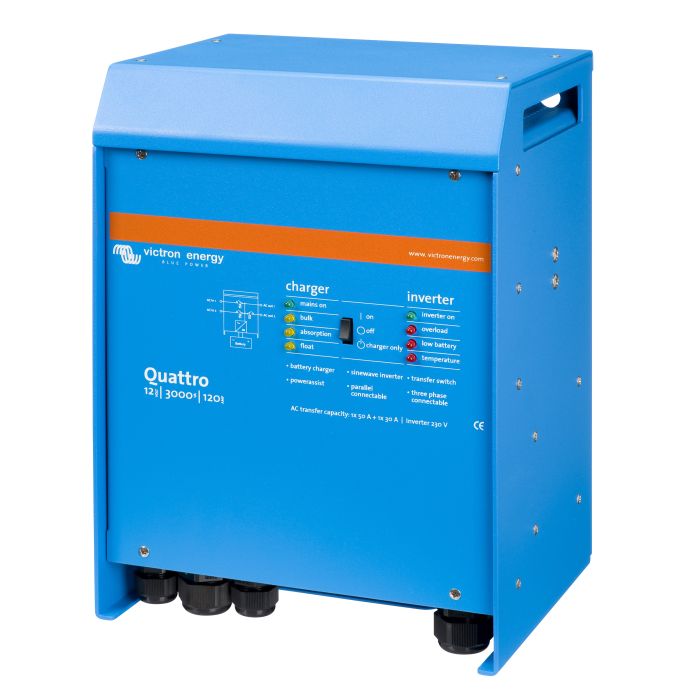

Convertisseur-chargeur Victron Quattro 12/3000/120-50/50 12 V 3000 VA

12 V

1 656,00 € TTC

1 380,00 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Quelle section de câble pour ma batterie ?

Caractéristiques techniques

Électrique
Tension (V)	12 V
Tension d'entrée AC	230VAC (180-265VAC) V

Dimensions et poids
Dimensions L x l x H (mm)	362 x 258 x 218 mm
Longueur (mm)	218 mm
Largeur (mm)	258 mm
Hauteur (mm)	362 mm
Poids	20 kg

Technologie
Nombre de sorties	2

Références
Marque	Victron Energy
Modèle	Quattro
Code EAN	8719076024101
Référence	QUA123020010

Téléchargements

Notice d’utilisation (PDF) s’ouvre dans un nouvel onglet

Description

Le Victron Quattro 12/3000/120-50/50 réunit dans un seul boîtier un convertisseur à onde sinusoïdale pure, un chargeur de batterie à technologie de charge adaptative et des commutateurs AC rapides. Il convient aux installations de camping-car, de bateau et aux systèmes autonomes qui disposent de deux sources 230 V, par exemple une prise de quai et un groupe électrogène : l'appareil bascule automatiquement sur la source active.

Le convertisseur fournit 3000 VA, soit 2400 W en continu, avec une pointe de 6000 W pour les appareils à fort courant d'appel. Le chargeur délivre 120 A vers la batterie de service et 4 A vers la batterie de démarrage, pour une capacité de batterie recommandée de 600 à 1200 Ah. PowerControl limite le courant prélevé sur chaque entrée AC ; PowerAssist complète une source insuffisante avec l'énergie de la batterie. Le courant de transfert atteint 2 x 50 A et le passage en mode convertisseur prend moins de 20 millisecondes.

Le raccordement DC se fait sur quatre boulons M8, deux positifs et deux négatifs. Prévoyez un câble de batterie de 95 mm² ou 2 x 50 mm², non fourni, pour une longueur maximale de 5 mètres, ainsi qu'un fusible DC de 400 A. Le boîtier acier/aluminium est en indice de protection IP21 et mesure 362 x 258 x 218 mm pour 20 kg.

Pourquoi ce produit

Convertisseur-chargeur 12 V, sortie 230 V à onde sinusoïdale pure de 3000 VA / 2400 W, pointe 6000 W
Chargeur de batterie 120 A pour la batterie de service et 4 A pour la batterie de démarrage
Deux entrées AC et deux sorties AC, courant de transfert 2 x 50 A, bascule sur la source active
Fonctions PowerControl et PowerAssist, commutation en mode convertisseur en moins de 20 millisecondes
Raccordement batterie par quatre boulons M8 (2 positifs, 2 négatifs), câble 95 mm² ou 2 x 50 mm² non fourni
Boîtier acier/aluminium IP21, 362 x 258 x 218 mm, 20 kg, communication VE.Bus

Questions fréquentes

Quelle est la différence avec un MultiPlus ?

Le Quattro accepte deux entrées AC au lieu d'une. Vous pouvez y raccorder deux sources 230 V, par exemple une prise de quai et un groupe électrogène, et l'appareil se connecte automatiquement à la source active. Les fonctions PowerControl et PowerAssist restent présentes.

Quelle capacité de batterie prévoir ?

La capacité recommandée se situe entre 600 et 1200 Ah en 12 V. Le chargeur délivre 120 A vers la batterie de service, une banque trop petite serait chargée à un courant trop élevé par rapport à sa taille.

Quels câbles et quel fusible faut-il ?

Le raccordement demande un câble de batterie de 95 mm² ou deux câbles de 50 mm², non fournis, pour une longueur maximale de 5 mètres. Le fusible DC recommandé est de 400 A. La connexion se fait sur quatre boulons M8, deux positifs et deux négatifs.

L'appareil fonctionne-t-il comme alimentation sans interruption ?

Oui. En cas de coupure du réseau ou du groupe électrogène, le convertisseur prend le relais en moins de 20 millisecondes sur la sortie principale. La seconde sortie AC n'est active que lorsqu'une tension est présente sur l'une des entrées.

Peut-on coupler plusieurs unités ?

Jusqu'à six unités peuvent être montées en parallèle, et trois unités peuvent être configurées en sortie triphasée. Le couplage et la configuration passent par VE.Bus ; utilisez des modèles identiques dans un même système.
