Maison des Batteries Référence ANT010200004 EAN 8719689231347

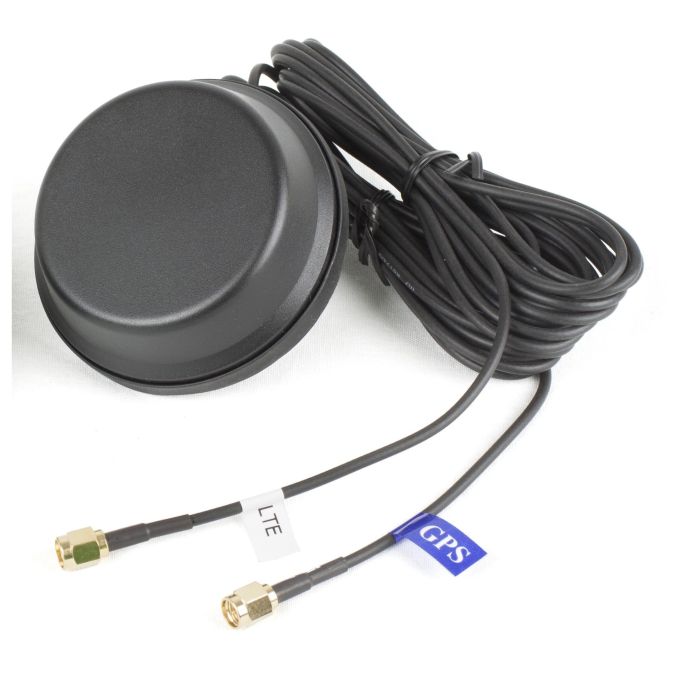

Antenne 2 en 1 4G LTE et GPS, montage traversant, connecteurs SMA
108,80 € TTC
90,67 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Entretenir sa batterie et prolonger sa durée de vie
Caractéristiques techniques
| Dimensions L x l x H (mm) | 45 x 79 x 5000 mm |
|---|---|
| Longueur (mm) | 5 000 mm |
| Largeur (mm) | 79 mm |
| Hauteur (mm) | 45 mm |
| Poids | 0,5 kg |
| Marque | Maison des Batteries |
|---|---|
| Modèle | Antenne |
| Code EAN | 8719689231347 |
| Référence | ANT010200004 |
Téléchargements
Description
Cette antenne regroupe une liaison 4G LTE et une réception GPS dans un seul boîtier plat. Elle s'utilise avec les systèmes de communication et de suivi qui demandent à la fois une connexion mobile et une position satellite : passerelles de monitoring, écrans déportés, boîtiers de localisation installés sur un véhicule, un bateau ou une machine. Le profil bas et le montage fixe limitent les risques d'arrachement.
La partie LTE affiche un gain de 0 à 3 dBi selon la fréquence, une impédance de 50 Ω et accepte une puissance de 20 W. La partie GPS est active : son gain de 28 dBi est obtenu avec une alimentation de 2,3 à 5,5 V DC acheminée par le câble coaxial, pour une consommation de 6,6 à 16,6 mA. Les deux sections fonctionnent de -40 °C à 85 °C.
Le montage se fait à travers la tôle ou le panneau : percez un trou de 17 mm et serrez l'écrou fourni avec l'antenne. Le corps mesure 78,8 mm de diamètre pour 21,3 mm de hauteur au-dessus de la surface. Les deux câbles RG174 se terminent par des connecteurs SMA mâles droits, à raccorder respectivement sur l'entrée LTE et sur l'entrée GPS de votre appareil. Poids total 0,5 kg.
Pourquoi ce produit
- Antenne combinée 4G LTE et GPS dans un seul boîtier plat
- Deux câbles coaxiaux RG174 avec connecteurs SMA mâles droits
- Gain de 0 à 3 dBi en LTE selon la fréquence et de 28 dBi en GPS
- Impédance de 50 Ω, puissance LTE admissible de 20 W
- Montage fixe par écrou dans un trou de 17 mm, diamètre 78,8 mm, hauteur 21,3 mm
- Plage de température de -40 °C à 85 °C, poids 0,5 kg
Questions fréquentes
Pourquoi cette antenne possède-t-elle deux câbles ?
Le boîtier contient deux antennes distinctes : une pour la 4G LTE, une pour le GPS. Chacune dispose de son propre câble RG174 terminé par un connecteur SMA mâle droit, à brancher sur l'entrée correspondante de l'appareil.
Quel perçage faut-il prévoir ?
Un trou de 17 mm, dans lequel l'antenne se fixe par écrou. Le corps mesure 78,8 mm de diamètre et dépasse de 21,3 mm au-dessus de la surface. Prévoyez aussi le passage des deux câbles sous le panneau.
La partie GPS a-t-elle besoin d'une alimentation ?
Oui, il s'agit d'une antenne GPS active. Elle demande une tension de 2,3 à 5,5 V DC fournie par le récepteur via le câble coaxial, pour une consommation comprise entre 6,6 et 16,6 mA.
Supporte-t-elle une installation en extérieur ?
La plage de fonctionnement annoncée va de -40 °C à 85 °C et le montage traversant par écrou assure une fixation ferme. Le profil plat réduit la prise au vent et les risques d'accrochage.
Quelle est l'impédance des sorties ?
Les deux voies présentent une impédance de 50 Ω, valeur habituelle des entrées antenne des modems LTE et des récepteurs GPS. La voie LTE accepte une puissance de 20 W.
