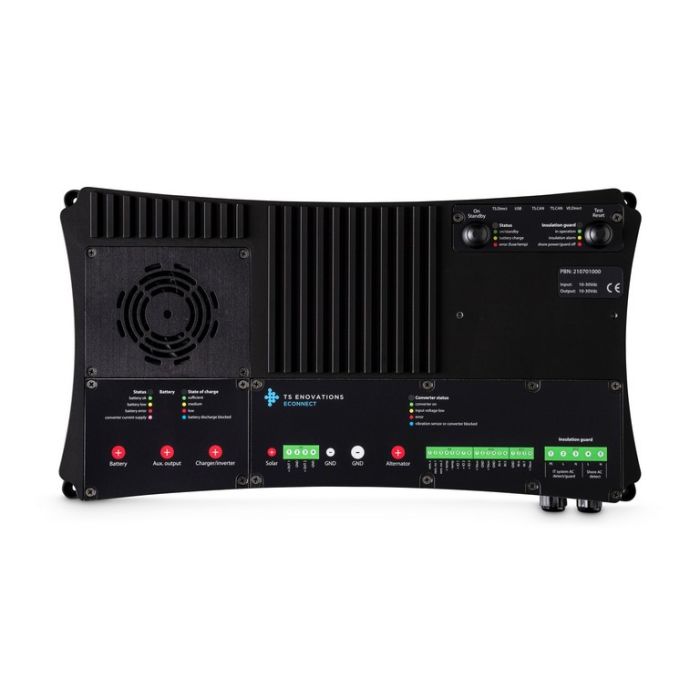

E-connect DC Bus Control & Monitoring Unit 12/24V
De EConnect is een DC Bus Control & Monitoring Unit voor het eenvoudig, schaalbaar en veilig installeren van mobiele energiesystemen.
Mobiele systemen worden steeds complexer, steeds lastiger in tebouwen en kosten steeds meer tijd en ruimte. Voor een eenvoudig te installeren en compact systeem dat schaalbaar is qua omvormerenaccuvermogen is de EConnect de ideale oplossing. Omvormers, omvormer/laders en accu’s kunnen naar keuze worden geselecteerd voor de toepassing of worden hergebruikt.
De EConnect is een volledig geïntegreerd systeem voorzien van een isolatie-bewaker en tal van (programmeerbare) in- en uitgangen en diverse uitbreidingsopties.
De EConnect bevat de volgende functies:
• DC Bus Control & Monitoring voor voertuigsystemen met een VE
Lithium Smart Accu
• DC Bus Control & Monitoring voor voertuigsystemen met een
Lood-Zuur (VRLA) Accu
• Euro 5/6 Buck-Boost DC-DC Omvormer (max. 70A) met 3-Traps
Laadalgoritme
(Bulk - Absorptie - Float)
• Trilsensor t.b.v. Motorloop Detectie
• Isolatiebewaker
• 230VAC Walstroom detectie & Omvormer/Lader detectie
• Accu Monitor
• Hoog vermogen Shunt in de Plus+ aansluiting (max. 300A)
• Lage stroom Shunt voor nullast (mA) meting (max. 500mA)
• Nullast reducering regeling tot minder dan 2mA
• Real Time klok
• Timerfunctie voor uitschakelen van systeem bij geen gebruik
• MPPT Laadregelaar aansluiting met geïntegreerde Zekering 25A
en Stroommeting (max. 20A)
• Alarm buzzer met instelbare voorwaarden
• Interne Temperatuursensoren (4x)
• Automatische DC zekeringen (4x PPTC Polyfuse) in de
voedingsuitgangen
• 1x MEGA Zekeringhouder in de Accu aansluiting (max. 300A)
• 1x MEGA Zekeringhouder in de Omvormer/lader aansluiting
(max. 250A)
• 1x DC Uitgang (max. 50A) schakelbaar via FET
• RGB Leds (3x) op de behuizing voor Status indicaties
• Afstandsbediening met groot uitleesscherm
• Koelventilator optie voor hoog vermogen gebruik
• BMS Charge Disconnect & Load Disconnect Uitgangen
• VE.Direct Poort voor Real Time datalogging online, via de Victron
VRM website
• USB aansluiting voor o.a. configuratie, monitoring, firmware
updates
• 2x TS Canbus aansluiting
• Externe Temperatuur Sensor aansluiting
• 3x Ingang/uitgang configureerbaar als ingang of uitgang
Uitgang is 2x 1A en 1x 10A, afschakelbaar (voor powerdown)
• 2x Uitgang 1-10A instelbaar, voorzien van Mosfet (instelbare)
zekering
• 2x Ingang t.b.v. bijv. een Motorloop signaal en Contact aan/uit
Ingangen kunnen tevens geconfigureerd worden als Analoge
ingang
• 2x Potentiaalvrij contact (NO) t.b.v. Remote aansluiting voor de
Omvormer/Lader
(max. 100mA via zekering)
• Logboek opslag van alle gebeurtenissen/meetwaarden
• EMI Reductie Filters op alle in- en uitgangen

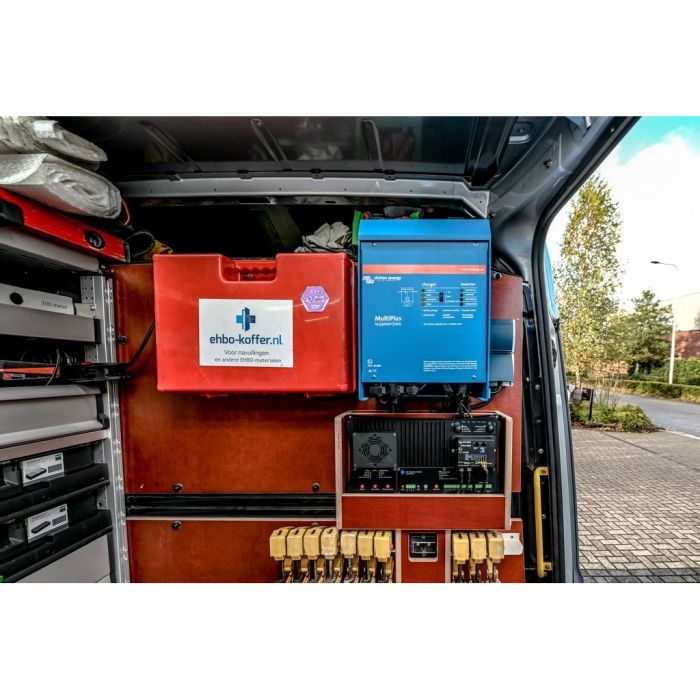

In mobiele energiesystemen met een VE Lithium Smart accu
vervangt een EConnect de volgende systeem componenten:
• TS400 of TS800 Euro 5/6 Buck-Boost DC-DC Omvormer
• Victron BMV700 Accu Monitor
• Victron BMV700 Shunt 500A
• Victron Digital Multi Control & VE.Bus Communicatiekabel
• Victron AC Mains Detector & VE.Bus Communicatiekabel
• TS BMS Safety Relay
• Isolatiebewaker
• Victron VE.Direct Non-Inverting Remote On/Off Cable (MPPT
