Littelfuse Référence ZEKLFM000400 EAN 6091637095044

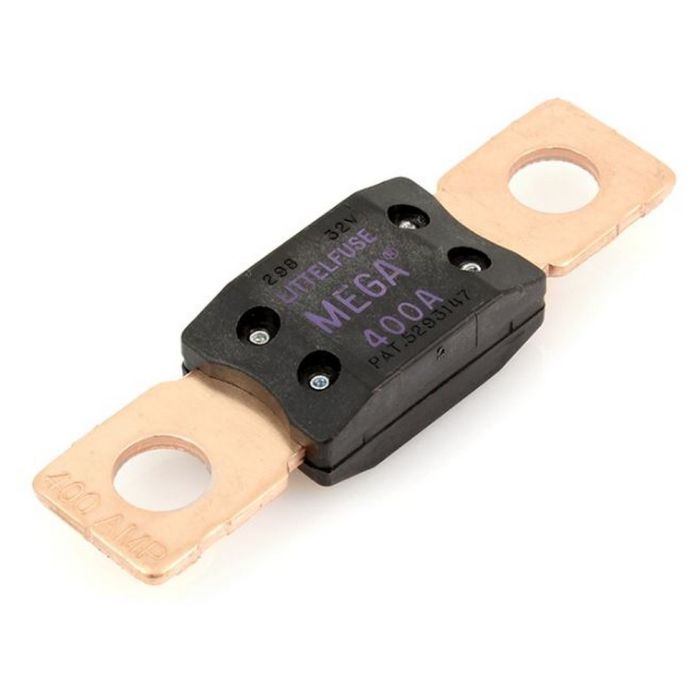

Fusible MEGA Littelfuse 400 A 12-24 V raccordement M8

12-24 V

13,74 € TTC

11,45 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Quelle section de câble pour ma batterie ?

Caractéristiques techniques

Électrique
Tension (V)	12-24 V

Dimensions et poids
Dimensions L x l x H (mm)	19 x 11 x 69 mm
Longueur (mm)	69 mm
Largeur (mm)	11 mm
Hauteur (mm)	19 mm
Poids	0,03 kg

Références
Marque	Littelfuse
Modèle	Mega Zekering
Code EAN	6091637095044
Référence	ZEKLFM000400

Téléchargements

Fiche technique (PDF) s’ouvre dans un nouvel onglet

Description

Le fusible MEGA Littelfuse de 400 A protège les circuits de forte intensité d'une installation électrique en 12 ou 24 V. Il se place sur les liaisons qui transportent le courant principal : câble de batterie, liaison vers l'alternateur ou alimentation d'un consommateur lourd. En cas de court-circuit ou de surcharge, l'élément fusible fond et coupe le circuit avant que le câble ne soit endommagé.

La valeur du fusible se détermine à partir du courant de pointe calculé pour le circuit, en retenant ensuite la valeur normalisée immédiatement supérieure. Le modèle MEGA repose sur une technologie à pastille de diffusion et présente une caractéristique à temporisation, qui lui permet de supporter de brèves pointes de courant sans se déclencher. La plage de tension indiquée doit être respectée : un fusible 12-24 V ne s'utilise pas sur une installation en 48 V, et inversement, car la certification porte sur ces valeurs.

Le corps mesure 19 x 11 x 69 mm pour 0,03 kg et se fixe par deux vis M8 dans un porte-fusible prévu pour le format MEGA. Après un déclenchement, la rupture n'est pas toujours visible à l'œil : mesurez la continuité entre les deux pattes pour savoir si le fusible est encore bon.

Pourquoi ce produit

Fusible MEGA de 400 A pour installations d'une tension de 12 à 24 V
Raccordement par vis M8, à monter dans un porte-fusible MEGA
Caractéristique à temporisation, technologie à pastille de diffusion
Protection des circuits de forte intensité : câbles de batterie, alternateur
Dimensions 19 x 11 x 69 mm, poids 0,03 kg
Ne convient pas aux installations en 48 V

Questions fréquentes

Ce fusible convient-il à une installation en 48 V ?

Non. Ce modèle est prévu pour une tension de système comprise entre 12 et 24 V. Une installation en 48 V demande un fusible certifié pour cette tension.

Quel porte-fusible utiliser ?

Un porte-fusible au format MEGA. MEGA est une désignation de modèle : le fusible se visse par ses pattes M8 sur un support prévu pour ce format.

Comment choisir la valeur de 400 A ?

Calculez le courant de pointe du circuit à protéger, puis retenez la valeur de fusible normalisée immédiatement supérieure. Le câble doit être dimensionné pour supporter cette intensité.

Comment savoir si le fusible a fondu ?

La rupture n'est pas toujours visible. Déconnectez le circuit et mesurez la continuité entre les deux pattes à l'aide d'un multimètre : l'absence de continuité indique un fusible hors service.

Qu'apporte la caractéristique à temporisation ?

Elle permet au fusible de tolérer de courtes pointes de courant, par exemple au démarrage d'un consommateur, sans couper le circuit, tout en protégeant en cas de surcharge durable ou de court-circuit.
