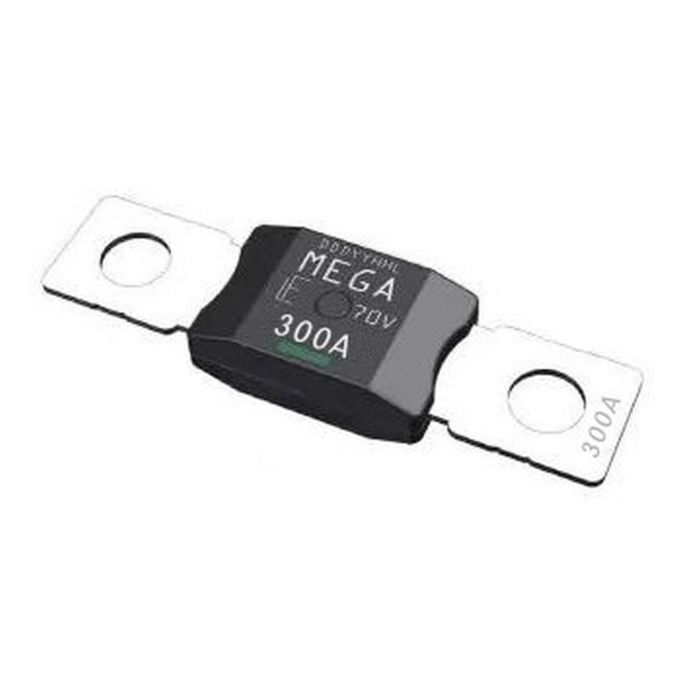

Fusible MEGA 300 A 70 V Littelfuse, raccordement M8

Ce fusible MEGA de Littelfuse protège les parties d'une installation électrique qui transportent des courants élevés : liaison entre la batterie et le tableau de distribution, câble d'alternateur, alimentation d'un convertisseur ou d'un treuil. En cas de court-circuit ou de surcharge, l'élément fusible fond et coupe le circuit avant que le câble ne s'échauffe.

Le calibre est de 300 A. Le modèle 70V-SF51 s'emploie sur des systèmes dont la tension ne dépasse pas 70 V : la valeur de tension inscrite sur le fusible correspond au domaine sur lequel porte sa certification et doit être respectée. La technologie « Diffusion Pill » et une résistance de 1 MOhm à l'état ouvert après fusion assurent une coupure franche sur toute cette plage de tension. Le fusible mesure 19 x 10 x 69 mm et pèse 0,03 kg.

Le raccordement se fait par deux vis M8 ; prévoyez un porte-fusible au format MEGA, les autres formats n'acceptant pas cette embase. Pour choisir le calibre, calculez le courant de crête du circuit à protéger, puis retenez la valeur de fusible immédiatement supérieure. Une fusion n'est pas toujours visible à l'œil : contrôlez la continuité au multimètre en cas de doute.
