Victron Energy Référence SCC040020050 EAN 8719076046240

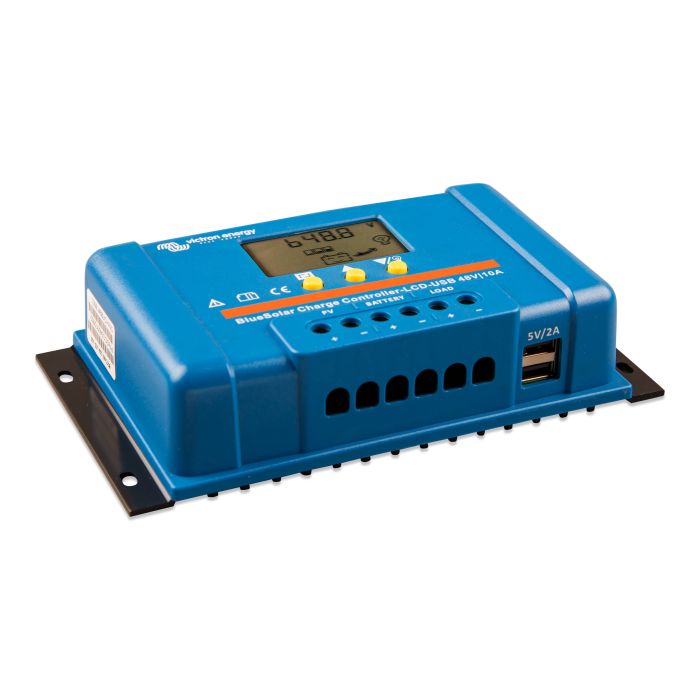

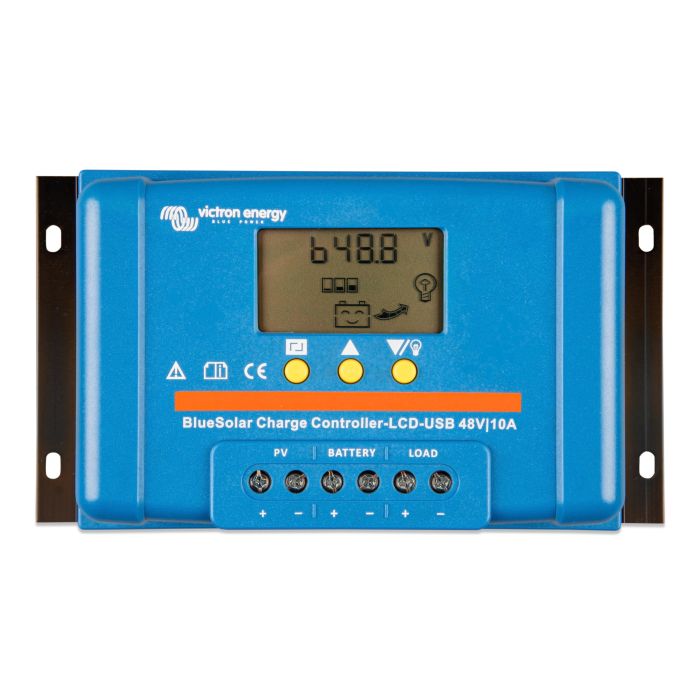

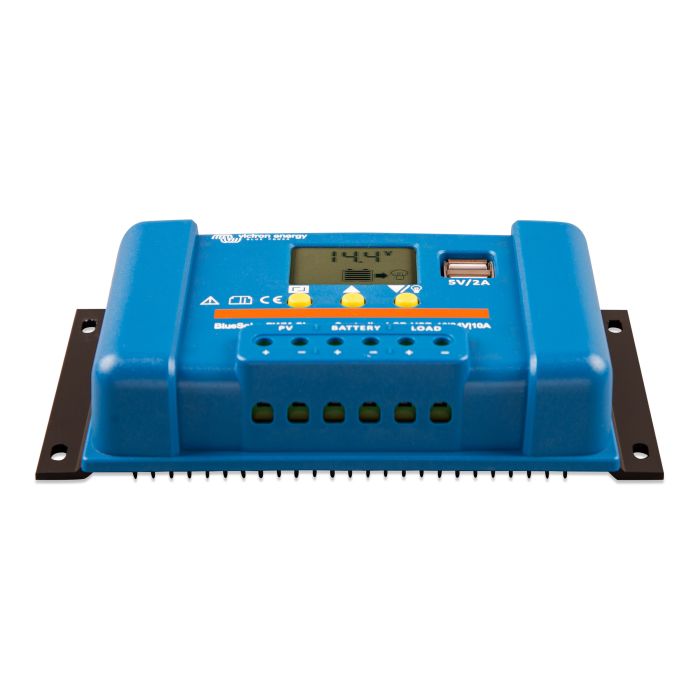

Régulateur de charge solaire PWM Victron BlueSolar 48 V 20 A LCD & USB

48 V

39,00 € TTC

32,50 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Batterie lithium LiFePO4 : avantages, limites et choix

Caractéristiques techniques

Électrique
Tension (V)	48 V
Tension de sortie (DC)	48VDC V
Tension système (DC)	Pwm V

Dimensions et poids
Poids	0,3 kg

Technologie
Communication	BlueSolar
Type de raccordement	Borne à vis
Type de régulateur de charge	PWM

Références
Marque	Victron Energy
Modèle	BlueSolar
Code EAN	8719076046240
Référence	SCC040020050

Téléchargements

Notice d’utilisation (PDF) s’ouvre dans un nouvel onglet

Description

Le Victron BlueSolar PWM 48 V-20 A régule la charge d'un parc de batteries 48 V à partir de panneaux solaires. Il utilise la modulation de largeur d'impulsion (PWM) combinée à un algorithme de charge en trois phases : bulk, absorption et float. Ce principe convient aux petits systèmes, en particulier lorsque la température des cellules solaires est comprise entre 45 °C et 75 °C.

Le courant de charge nominal est de 20 A et la tension solaire maximale de 100 V pour un système 48 V, soit deux panneaux de 72 cellules ou quatre panneaux de 36 cellules montés en série. La consommation propre reste inférieure à 10 mA. L'appareil fonctionne de -35 à +60 °C à pleine charge, sous une humidité maximale de 95 % sans condensation, et pèse 0,3 kg. Les profils de charge préprogrammés couvrent les batteries AGM, GEL, ouvertes et LiFePO4 avec BMS interne.

L'écran LCD affiche l'état du système et donne accès aux réglages. La sortie de charge coupe les consommateurs lorsque la tension de décharge programmée est atteinte, ce qui limite la décharge profonde ; une temporisation jour/nuit définit la durée d'allumage après le coucher du soleil. Les convertisseurs se raccordent de préférence directement à la batterie. Deux sorties USB de 5 V délivrent 2 A au total.

Pourquoi ce produit

Régulateur de charge solaire PWM pour parc de batteries 48 V
Courant de charge nominal de 20 A, tension solaire maximale de 100 V
Écran LCD pour le suivi de l'état et le réglage des paramètres
Charge en trois phases (bulk, absorption, float), profils plomb-acide et LiFePO4 avec BMS interne
Sortie de charge avec coupure basse tension et temporisation jour/nuit
Deux sorties USB 5 V, 2 A au total ; protection contre surintensité, court-circuit et inversion de polarité

Questions fréquentes

Quelle différence avec un régulateur MPPT ?

Un régulateur PWM agit comme un interrupteur entre le panneau et la batterie : les deux se trouvent alors à une tension proche, et le panneau ne travaille généralement pas à son point de puissance maximale. Ce fonctionnement convient surtout aux petits systèmes dont les cellules solaires atteignent 45 °C à 75 °C.

Quels panneaux puis-je raccorder ?

La tension solaire maximale est de 100 V pour un système 48 V. Vous pouvez utiliser deux panneaux de 72 cellules, ou quatre panneaux de 36 cellules montés en série. Vérifiez que la tension à vide de votre champ reste sous 100 V, y compris par temps froid.

Convient-il aux batteries lithium ?

Oui. L'algorithme de charge est préprogrammé pour les batteries AGM, GEL, plomb ouvertes et LiFePO4, ces dernières uniquement si elles disposent d'un BMS interne. Le profil se sélectionne depuis l'écran LCD.

Comment éviter la décharge profonde de la batterie ?

Raccordez les consommateurs à la sortie de charge : elle les coupe lorsque la batterie atteint la tension de décharge réglée. Les tensions de coupure et de reconnexion sont réglables. Un convertisseur se branche de préférence directement sur la batterie, sa commande à distance étant reliée à la sortie de charge.

Dans quelles conditions l'appareil fonctionne-t-il ?

La plage de fonctionnement va de -35 à +60 °C à pleine charge, avec une humidité maximale de 95 % sans condensation. La consommation propre reste inférieure à 10 mA et l'appareil pèse 0,3 kg.
