Victron Energy Référence SCC010020050 EAN 8719076046202

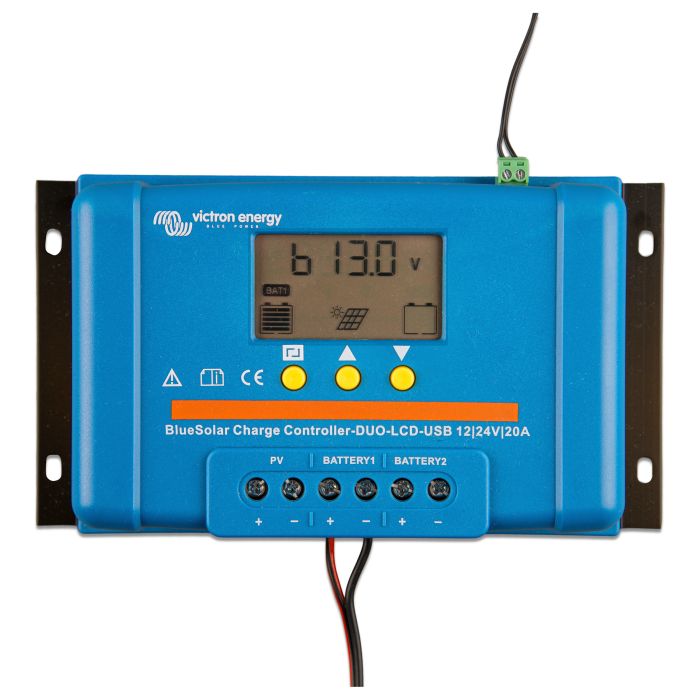

Régulateur de charge PWM Victron Energy BlueSolar LCD et USB 12/24 V 20 A

12-24 V

37,00 € TTC

30,83 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Batterie lithium LiFePO4 : avantages, limites et choix

Caractéristiques techniques

Électrique
Tension (V)	12-24 V
Tension de sortie (DC)	12/24VDC V
Tension système (DC)	Pwm V

Dimensions et poids
Poids	0,24 kg

Technologie
Communication	BlueSolar
Type de raccordement	Borne à vis
Type de régulateur de charge	PWM

Références
Marque	Victron Energy
Modèle	BlueSolar
Code EAN	8719076046202
Référence	SCC010020050

Téléchargements

Notice d’utilisation (PDF) s’ouvre dans un nouvel onglet

Description

Le Victron BlueSolar PWM-LCD et USB 12/24 V-20 A est un régulateur de charge solaire destiné aux petites installations : camping-car, bateau, fourgon aménagé ou cabanon. Il relie un panneau solaire à une batterie de 12 V ou de 24 V et détecte automatiquement la tension du parc. La régulation par modulation de largeur d'impulsion (PWM) convient aux systèmes de taille réduite, lorsque la température des cellules du panneau est moyenne à élevée, entre 45 °C et 75 °C.

Le courant de charge nominal est de 20 A. La tension solaire maximale admise atteint 28 V sur un système 12 V et 55 V sur un système 24 V : prévoyez un panneau de 36 cellules en 12 V, un panneau de 72 cellules ou deux panneaux de 36 cellules en série en 24 V. La charge se déroule en trois phases (bulk, absorption, float), selon un profil préprogrammé pour batteries AGM, GEL, plomb-acide ouvert ou LiFePO4 à BMS interne.

L'écran LCD affiche l'état et donne accès aux réglages. La sortie de charge déconnecte les consommateurs dès que la batterie atteint la tension de décharge programmée ; les seuils et la temporisation jour/nuit sont réglables. Deux sorties USB de 5 V délivrent 2 A au total. L'appareil est protégé contre les surintensités, les courts-circuits et l'inversion de polarité, fonctionne de -35 à +60 °C et pèse 0,24 kg.

Pourquoi ce produit

Régulateur de charge solaire PWM pour batteries 12 V ou 24 V, avec détection automatique de la tension
Courant de charge nominal de 20 A
Tension solaire maximale de 28 V en 12 V et de 55 V en 24 V
Écran LCD pour le suivi de l'état et les réglages
Profils de charge préprogrammés pour batteries AGM, GEL, plomb-acide ouvert et LiFePO4 à BMS interne
Deux sorties USB 5 V, 2 A au total, et sortie de charge avec coupure à tension basse

Questions fréquentes

Quelle est la différence avec un régulateur MPPT ?

Un régulateur PWM relie directement le panneau à la batterie : la tension d'entrée suit celle de la batterie et le panneau ne travaille donc pas à son point de puissance maximale. Un MPPT convertit la tension excédentaire en courant de charge. Le PWM reste adapté aux petites installations.

Quels panneaux solaires puis-je raccorder ?

Un panneau de 36 cellules pour un système 12 V, un panneau de 72 cellules ou deux panneaux de 36 cellules en série pour un système 24 V. La tension solaire ne doit pas dépasser 28 V en 12 V ni 55 V en 24 V.

Ce régulateur convient-il à une batterie lithium ?

Oui, il dispose d'un algorithme préprogrammé pour les batteries LiFePO4 munies d'un BMS interne, ainsi que pour les batteries AGM, GEL et plomb-acide ouvert. Sélectionnez le profil correspondant à votre batterie avant la mise en service.

À quoi sert la sortie de charge ?

Les consommateurs raccordés à cette sortie sont coupés lorsque la batterie atteint la tension de décharge réglée, ce qui évite la décharge profonde. Les convertisseurs se raccordent de préférence directement à la batterie, leur commande à distance étant reliée à la sortie de charge.

Dans quelles conditions l'appareil fonctionne-t-il ?

La plage de température de fonctionnement va de -35 à +60 °C à pleine charge, avec une humidité maximale de 95 % sans condensation. Le régulateur pèse 0,24 kg et se fixe dans un endroit sec et ventilé.
