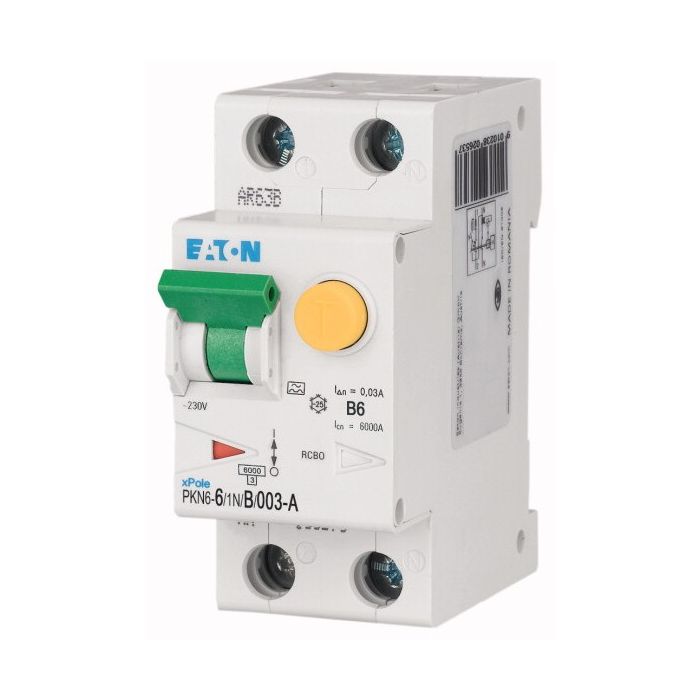

Disjoncteur différentiel Eaton PKN6 6 A 30 mA 1P+N courbe B

Le Eaton PKN6-6/1N/B/003-A-MW réunit dans un seul appareil un disjoncteur et une protection différentielle. Il protège un circuit contre les surcharges et les courts-circuits, et les personnes contre les courants de défaut. Il prend place dans un tableau électrique, où il occupe la largeur de 2 modules. Un pôle est protégé, le neutre étant commuté avec la phase, soit 2 pôles au total.

Le courant nominal est de 6 A et la caractéristique de déclenchement est de type B, adaptée aux circuits dont le courant d'appel reste faible. La partie différentielle intervient à 30 mA avec une caractéristique de type A, qui détecte les courants de défaut alternatifs ainsi que les courants continus pulsés. L'appareil travaille en courant alternatif, sous une tension nominale de 230 V à 50 Hz. Il relève de la catégorie de surtension 3, du degré de pollution 2 et de la classe de limitation d'énergie 3.

Avec un indice IP20, ce module se monte dans un coffret ou un tableau fermé ; il n'est pas prévu pour une installation encastrée dans le plâtre. Le boîtier mesure 65 x 35 x 80 mm et pèse 0,2 kg. Il s'agit de la version standard, sans exécution haute immunité. Le raccordement se fait hors tension, par une personne compétente.
