Eaton Référence EATON0010042 EAN 4015082366339

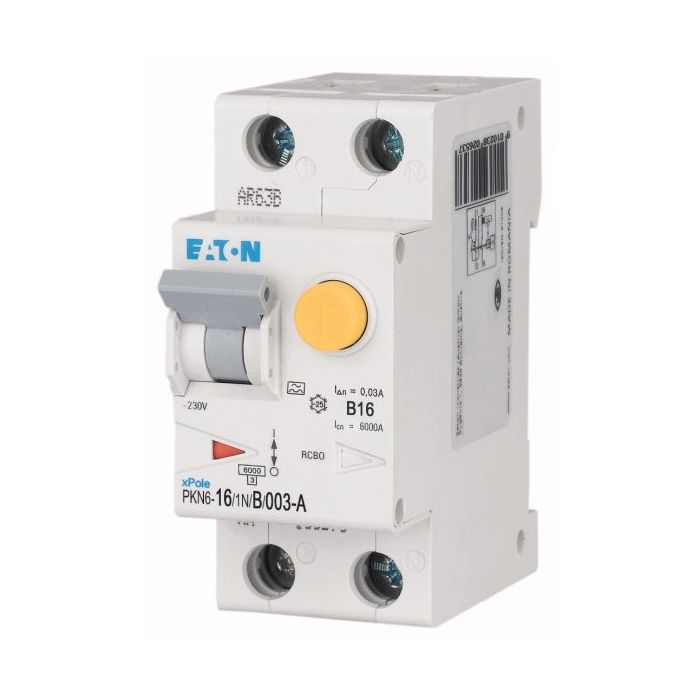

Disjoncteur différentiel Eaton PKN6 16 A 30 mA 1P+N
144,51 € TTC
120,43 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 65 x 35 x 80 mm |
|---|---|
| Longueur (mm) | 80 mm |
| Largeur (mm) | 35 mm |
| Hauteur (mm) | 65 mm |
| Poids | 0,2 kg |
| Marque | Eaton |
|---|---|
| Modèle | PKN6 |
| Code EAN | 4015082366339 |
| Référence | EATON0010042 |
Description
Le disjoncteur Eaton PKN6-16/1N/B/003-A-MW réunit deux fonctions dans un seul appareil modulaire : la protection d'un circuit contre les surcharges et les courts-circuits, et la protection contre les courants de défaut. Il se destine aux tableaux électriques alimentés en 230 V alternatif, à 50 Hz.
Le courant nominal de 16 A et la courbe de déclenchement B conviennent aux circuits dont le courant d'appel reste modéré, comme l'éclairage et les prises. La partie différentielle réagit à un courant de défaut nominal de 30 mA et répond au type A. Le pouvoir de coupure nominal atteint 6 kA selon la norme EN 60898. L'appareil protège un pôle et coupe également le neutre, soit 2 pôles au total.
Il occupe 2 modules dans le tableau, mesure 65 x 35 x 80 mm pour 0,2 kg et demande une profondeur d'encastrement de 69,5 mm. Son indice de protection IP20 suppose un montage dans un coffret fermé ; il n'est pas prévu pour une installation encastrée sous enduit. Le raccordement relève d'un électricien qualifié.
Pourquoi ce produit
- Disjoncteur différentiel (RCBO) de 16 A, 1 pôle protégé avec neutre coupé
- Courant de défaut nominal de 30 mA, type A
- Courbe de déclenchement B, tension nominale 230 V, fréquence 50 Hz
- Pouvoir de coupure nominal de 6 kA selon EN 60898, indice de protection IP20
- Largeur de 2 modules, profondeur d'encastrement de 69,5 mm
- Dimensions 65 x 35 x 80 mm, poids 0,2 kg
Questions fréquentes
Quelle différence avec un interrupteur différentiel classique ?
Un interrupteur différentiel ne surveille que les courants de défaut. Ce modèle assure les deux fonctions : la protection différentielle à 30 mA et la protection du circuit contre les surcharges et les courts-circuits, avec un courant nominal de 16 A et une courbe B.
Que signifie le type A ?
Le type A désigne un différentiel qui réagit aux courants de défaut alternatifs ainsi qu'aux courants de défaut continus pulsés, que produisent par exemple des appareils à électronique de puissance.
Quelle place prend-il dans le tableau ?
Il occupe une largeur de 2 modules et mesure 65 x 35 x 80 mm, pour une profondeur d'encastrement de 69,5 mm. Vérifiez l'espace libre et la profondeur disponible dans le coffret avant de commander.
Peut-on le poser encastré sous enduit ?
Non. Les données du fabricant indiquent que l'appareil ne convient pas à une installation encastrée sous enduit. Avec un indice de protection IP20, il doit être installé dans un tableau ou un coffret fermé.
À quoi correspond la courbe B ?
La courbe B caractérise le déclenchement magnétique rapide de la partie disjoncteur. Elle est retenue pour les circuits à faible courant d'appel, comme l'éclairage et les circuits de prises domestiques.
Informations fabricant
- Fabricant
- Eaton
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
